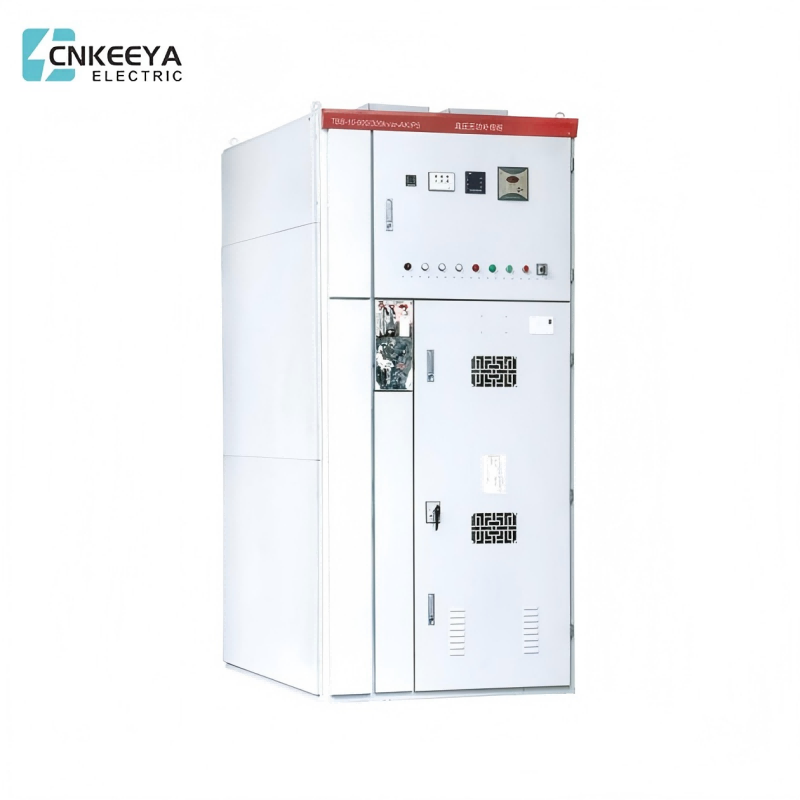

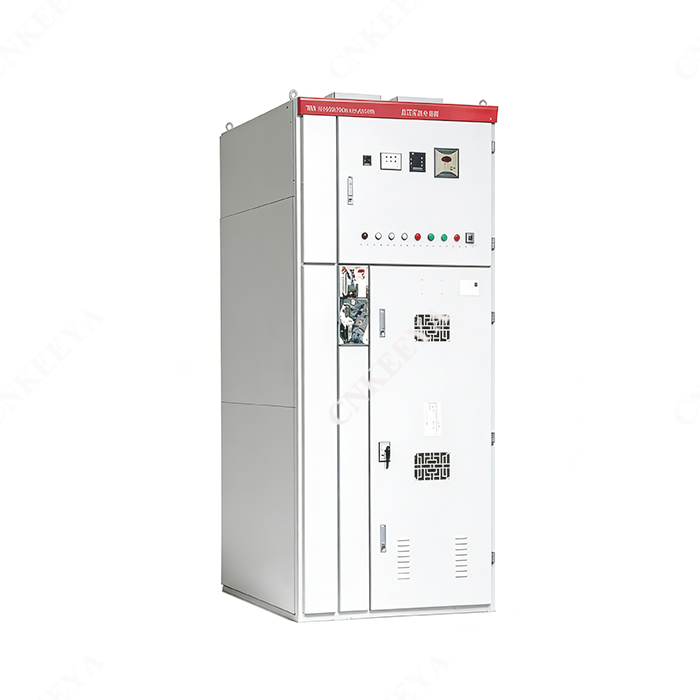

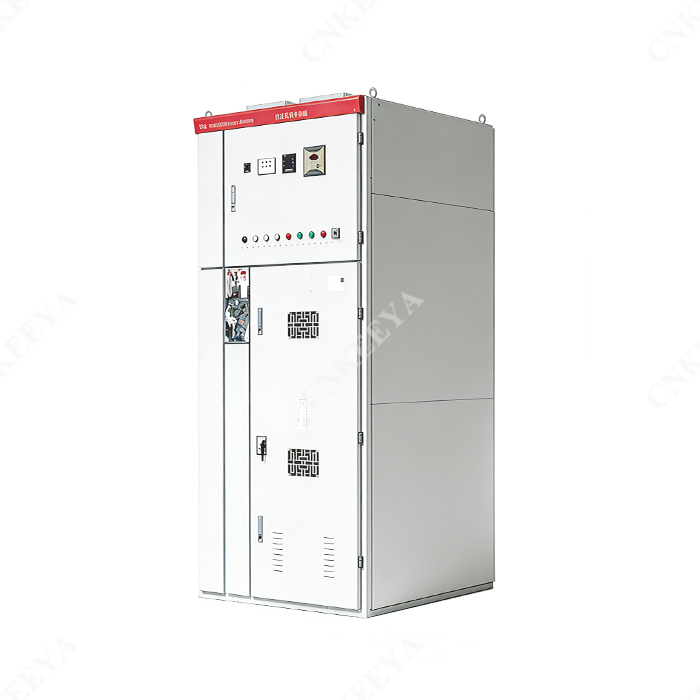

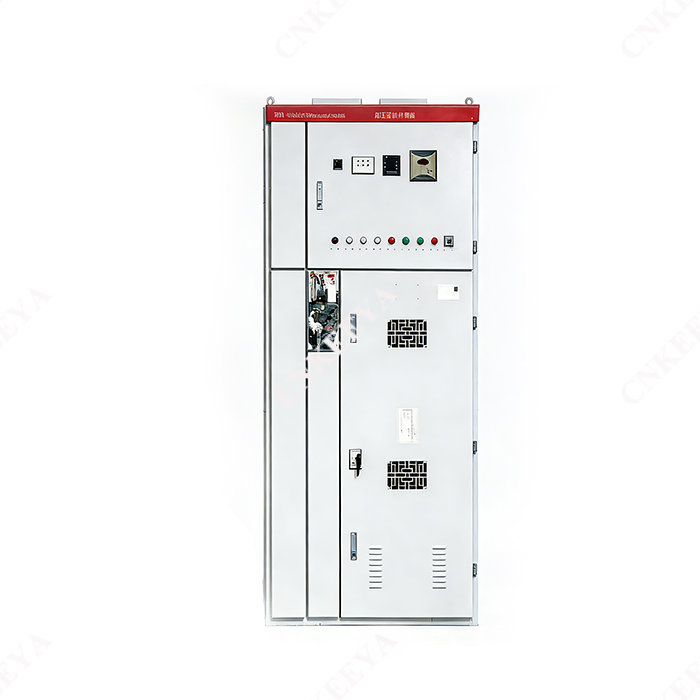

TBB হাই-ভোল্টেজ শান্ট ক্যাপাসিটর ইনস্টলেশন

CNKEEYA, একটি বিশিষ্ট কারখানা এবং বিশ্বস্ত সরবরাহকারী, উচ্চ ভোল্টেজ শান্ট ক্যাপাসিটর ইনস্টলেশনের জন্য অত্যাধুনিক সমাধান প্রদানে বিশেষজ্ঞ। উদ্ভাবন এবং নির্ভুল প্রকৌশলের প্রতি প্রতিশ্রুতি সহ, আমাদের কারখানাটি উচ্চ-ভোল্টেজ সিস্টেমে পাওয়ার গুণমান এবং দক্ষতা বাড়ানোর জন্য ডিজাইন করা উন্নত ক্যাপাসিটর ইনস্টলেশন তৈরিতে পারদর্শী।

ব্যক্তিগতকৃত উচ্চ ভোল্টেজ শান্ট ক্যাপাসিটর ইনস্টলেশন সমাধান প্রদানে CNKEEYA-এর দক্ষতা বিভিন্ন বৈদ্যুতিক সিস্টেমে উচ্চ ভোল্টেজ শান্ট ক্যাপাসিটরগুলির বিরামহীন একীকরণ নিশ্চিত করে। তাদের টেকসই নির্মাণের জন্য বিখ্যাত, এই ইনস্টলেশনগুলি বিভিন্ন অপারেশনাল চাহিদার মুখে দীর্ঘায়ু এবং নির্ভরযোগ্যতার প্রতি CNKEEYA-এর উত্সর্গ প্রদর্শন করে। কাস্টমাইজেশন এবং স্থায়িত্বের উপর CNKEEYA-এর জোর তাদের উচ্চ ভোল্টেজ বৈদ্যুতিক নেটওয়ার্কগুলির স্থিতিস্থাপকতা এবং কার্যকারিতা অগ্রসর করার জন্য একটি বিশ্বস্ত অংশীদার হিসাবে অবস্থান করে।

TBB সিরিজের উচ্চ ভোল্টেজ সমান্তরাল ক্যাপাসিটর ডিভাইস (এরপরে ডিভাইস হিসাবে উল্লেখ করা হয়েছে) AC 50HZ এবং III 10KV পাওয়ার সিরিজের জন্য উপযুক্ত।

প্রধান প্রযুক্তিগত তথ্য

● রেটেড ওয়ার্কিং ভোল্টেজ হল 10kV, এবং এটি রেট করা ভোল্টেজের 1.1 গুণের নিচে দীর্ঘ সময়ের জন্য কাজ করতে পারে;

● রুট গড় বর্গ মান 1.3Un অতিক্রম না হলে, ইনস্টলেশন ক্রমাগত কাজ করতে পারে রেট ফ্রিকোয়েন্সি, রেট সাইনুসয়েডাল ভোল্টেজ এবং ট্রানজিশন অবস্থা ছাড়াই বর্তমান;

● ইনস্টলেশনে ওভার-কারেন্ট, ওভার-ভোল্টেজ, আন্ডার ভোল্টেজ এবং সিস্টেমের ত্রুটির জন্য অন্যান্য সুরক্ষা রয়েছে;

● ক্যাপাসিটরের অভ্যন্তরীণ ত্রুটির সুরক্ষার জন্য, একটি একক সেটের জন্য ফিউজ সুরক্ষা ছাড়াও, বিভিন্ন প্রধান তারের ফর্ম অনুসারে ইনস্টলেশনের বিভিন্ন রিলে সুরক্ষা রয়েছে;

● ইনস্টলেশনের নকশা এবং প্রক্রিয়াকরণ শান্ট ক্যাপাসিটর এবং JB711-1993 উচ্চ-ভোল্টেজ শান্ট ক্যাপাসিটর ইনস্টলেশনের নকশার জন্য GB50227-1995 কোড মেনে চলতে হবে

কাঠামোর ভূমিকা

TBB উচ্চ-ভোল্টেজ শান্ট ক্যাপাসিটর ইনস্টলেশন

ইনস্টলেশনের কাঠামো ক্যাবিনেটের ধরন এবং সমাবেশের ধরণে শ্রেণীবদ্ধ করা হয়। সমাবেশের ধরনকে চিপ টাইপ এবং সম্পূর্ণ বিচ্ছিন্নকরণের প্রকারেও শ্রেণীবদ্ধ করা যেতে পারে। ক্যাবিনেটের কাঠামোটি প্রথমে কারখানায় ইনস্টল করা হবে, তারপর উপাদানগুলি সরানো হবে, সংখ্যা করা হবে, সাইটে স্থানান্তরিত করা হবে এবং অঙ্কন অনুযায়ী একত্রিত করা হবে। একটি অন্দর দৃষ্টিকোণ থেকে, সাধারণত হাতের টাইপটি প্রধানত সংযোজনের জন্য ব্যবহৃত হয়। বাইরে, যা মূলত গরম গ্যালভানাইজিংয়ের জন্য সুবিধাজনক। এই ডিভাইসটি মূলত চুল্লি ক্যাবিনেট, ডিসচার্জ ক্যাবিনেট এবং ক্যাপাসিটর ক্যাবিনেটের সমন্বয়ে গঠিত।

● চুল্লি মন্ত্রিসভা

রিঅ্যাক্টর ক্যাবিনেট প্রধানত ক্লোজিং ইনরাশ কারেন্ট সীমিত করতে এবং হারমোনিক দমন করতে ব্যবহৃত হয়। ক্লোজিং ইনরাশ কারেন্ট সীমিত করার সময়, চুল্লি XL=(0.1~1)%XC;যখন 5টির বেশি হারমোনিক্স চাপা হয়,XL=(5~6)%XC;যখন 3টির বেশি হারমোনিক্স চাপা হয়, XL=3%(XL=1)%2C।

● স্রাব মন্ত্রিসভা

ডিসচার্জ ক্যাবিনেটটি প্রধানত ডিসচার্জ কয়েল বা ভোল্টেজ ট্রান্সফরমার, জিঙ্ক অক্সাইড অ্যারেস্টার এবং গ্রাউন্ডিং ডিসকানেক্টর দ্বারা গঠিত। ডিসচার্জ কয়েলটি ক্যাপাসিটর ব্যাঙ্কের সাথে সমান্তরালভাবে সংযুক্ত থাকে। যখন ক্যাপাসিটর ব্যাঙ্কটি পাওয়ার সাপ্লাই থেকে সংযোগ বিচ্ছিন্ন হয়, তখন এর ডিসচার্জ কার্যকারিতা ক্যাপাসিটর ব্যাঙ্কের রেসিডুয়াল ভোল্টেজকে ক্যাপাসিটর ভোল্টেজের মান থেকে কমিয়ে দেয়। 5 সেকেন্ডের মধ্যে 50V। জিঙ্ক অক্সাইড সার্জ অ্যারেস্টারগুলি ক্যাপাসিটর ব্যাঙ্কগুলি স্যুইচ করার ফলে সৃষ্ট ওভার ভোল্টেজের সুইচিং সীমিত করতে ব্যবহার করা হয়৷ পাওয়ার বিভ্রাট রক্ষণাবেক্ষণের সময় বাসটিকে গ্রাউন্ড করার জন্য গ্রাউন্ডিং ডিসকানেক্টর ব্যবহার করা হয়৷ উপরের কনফিগারেশনটি ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে সামঞ্জস্য করা যেতে পারে৷ যদি লাইন সংযোগ মোডটি ডাবল স্টার হয়, তবে ক্যাপাসিটর ক্যাবিনেটটি দ্বিগুণভাবে ইনস্টল করা উচিত এবং বর্তমান কাঠামোর দ্বিগুণ রূপান্তরিত হওয়া উচিত। ক্যাবিনেট

● ক্যাপাসিটর ক্যাবিনেট

ক্যাপাসিটর ক্যাবিনেট প্রধানত ফিউজ এবং ক্যাপাসিটরের সমন্বয়ে গঠিত। যখন ক্যাপাসিটরের অভ্যন্তরীণ ভাঙ্গন 50%~70% এ পৌঁছায়, তখন ফিউজটি ফুঁকে যাবে, এবং ফল্ট ক্যাপাসিটরটি পাওয়ার সার্কিট থেকে আলাদা হয়ে যাবে, দুর্ঘটনার বিস্তার রোধ করবে।

● শান্ট ক্যাপাসিটর ইনস্টলেশন একত্রিত করা

এই ইনস্টলেশনটি প্রধানত অ্যাসেম্বলিং ক্যাপাসিটর, ডিসচার্জ কয়েল, লাইটনিং অ্যারেস্টার এবং গ্রাউন্ডিং সুইচ এবং বৈদ্যুতিক চুল্লিকে একত্রিত করতে ব্যবহৃত হয়। অ্যাসেম্বলিং ক্যাপাসিটর হল ইনসুলেশন পূর্ণ একটি বাক্সে অভ্যন্তরীণ ফিউজ সহ সঠিক সংখ্যক একক ক্যাপাসিটর ইনস্টল করা। বাক্সে চাপ ত্রাণ ভালভ এবং অ্যালার্ম এবং ট্রিপিং পরিচিতি সহ তাপমাত্রা নিয়ন্ত্রক সজ্জিত। ইনস্টলেশনে ছোট বোর এলাকা, সহজ ইনস্টলেশন, সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণ ইত্যাদি সুবিধা রয়েছে।

ক্যাপাসিটর ইনস্টলেশন বিন্যাস

TBB উচ্চ-ভোল্টেজ শান্ট ক্যাপাসিটর ইনস্টলেশন

1. 6 -এমবেডেড #10 চ্যানেল ইস্পাত এবং নিচের দিকে খোলার সাথে হুক;

2. 4 এমবেডেড ইস্পাত প্লেট এবং হুক;

3. কংক্রিট গঠন;

4. এমবেডেড ইস্পাত প্লেট এবং হুক;

5. এমবেডেড ইস্পাত প্লেট এবং হুক সমানভাবে বিতরণ করা হয় পরিধি

প্রাথমিক লাইন সমাধান

ইনস্টলেশনের সাধারণ প্রাথমিক সার্কিট সমাধান চিত্র 1-এ দেখানো হয়েছে, যেখানে ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী গ্রাউন্ডিং সুইচ ইনস্টল করা হয়েছে। ইনস্টলেশনের সময়, এটি স্রাব ক্যাবিনেটে স্থাপন করা হবে, এবং ক্যাবিনেটের গভীরতা 1200 মিমিতে পরিবর্তন করা হবে।

আদেশ নির্দেশ

● সিস্টেম ক্ষমতা (kVA) এবং প্রধান তারের সমাধান, সিস্টেম লোড এবং কাজ মোড;

● হারমোনিক সংখ্যা, প্রতিটি সুরেলা ভোল্টেজ এবং সুরেলা বর্তমান বিষয়বস্তু (উৎপাদক ব্যবহারকারীর পক্ষে পরিমাপ করতে পারে);

● সিস্টেম পাওয়ার ফ্যাক্টর, ক্ষতিপূরণের পরে পাওয়ার ফ্যাক্টর এবং মোট ক্ষতিপূরণ ক্ষমতা (উৎপাদক ব্যবহারকারীর পক্ষে ডিজাইন করতে পারে);

● ইনস্টলেশন সাইটের পরিকল্পনা, ইনস্টলেশন মোড, ইনস্টলেশন ইনলেট এবং আউটলেট মোড;

● ক্যাবিনেটের আকার এবং রঙের প্রয়োজনীয়তা।
