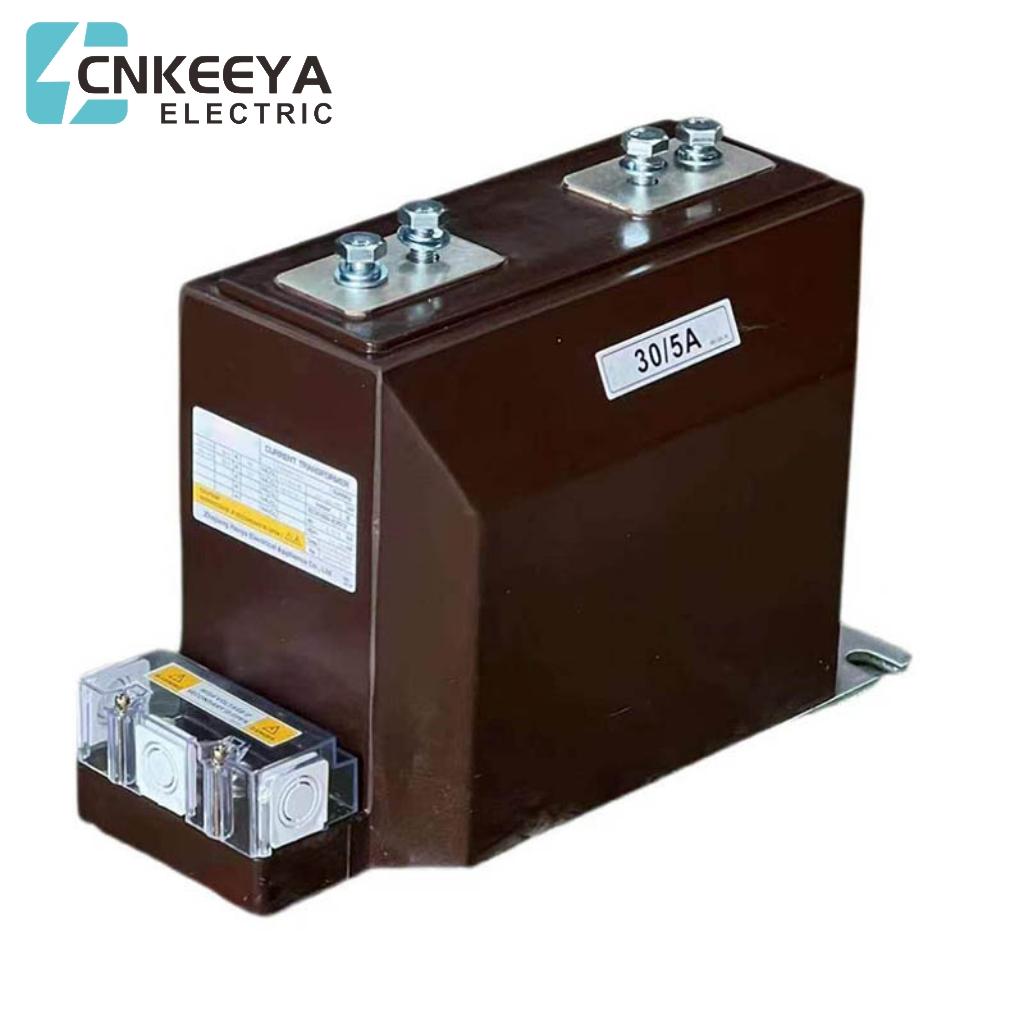

LZZBJ9-12 কারেন্ট ট্রান্সফর্মার একটি কাস্ট টাইপ 10 কেভি -12 কেভি বর্তমান ট্রান্সফর্মার, স্তম্ভের ধরণের শুকনো প্রকারের বর্তমান ট্রান্সফর্মার সম্পর্কিত। এটি ইনডোর ইনস্টলেশন জন্য উপযুক্ত এবং বর্তমান ট্রান্সফর্মার পরিমাপ এবং পরিমাপ হিসাবে ব্যবহার করা যেতে পারে। এই ওয়েবপৃষ্ঠাটি মূলত LZZBJ9-12 বর্তমান ট্রান্সফর্মারের রূপান্তর অনুপাত, তারের ডায়াগ্রাম, পরামিতি, ম্যাগনিফিকেশন এবং মডেল অর্থ প্রবর্তন করে। বর্তমান অনুপাত (রূপান্তর অনুপাত) হ'ল: 5-50/5, 1; 75-200/5, 1; 300-600/5, 1; 800-2500/5, 1; নির্ভুলতার স্তর: 0.2 (গুলি), 0.5, 10p15; ওয়ার্কিং ভোল্টেজ 12 কেভি;
LZZBJ9-12 কারেন্ট ট্রান্সফর্মার হ'ল একটি স্তম্ভের ধরণের ইপোক্সি রজন কাস্ট ইনসুলেটেড ইনডোর পূর্ণ শর্ত পণ্য, যা বর্তমান এবং শক্তি পরিমাপের জন্য উপযুক্ত এবং মাঝারি মাউন্টযুক্ত সুইচগিয়ার বা অন্যান্য ধরণের সুইচগিয়ারে রিলে সুরক্ষার জন্য, 50Hz এর রেটযুক্ত ফ্রিকোয়েন্সি এবং 10 কেভি এবং নীচে রেটযুক্ত ভোল্টেজ সহ পাওয়ার সিস্টেমে। এই ধরণের বর্তমান ট্রান্সফর্মারটি ইপোক্সি রজন সহ একটি সম্পূর্ণ বদ্ধ স্তম্ভের কাঠামো যা দূষণ এবং আর্দ্রতার বিরুদ্ধে প্রতিরোধী। নির্ভরযোগ্য যোগাযোগ নিশ্চিত করতে ইনস্টলেশন চলাকালীন একবার স্ক্রু শক্ত করুন।
যে কোনও ট্রান্সফর্মারের মতো, একটি বর্তমান ট্রান্সফর্মারটির একটি প্রাথমিক বাতাস, কোর এবং গৌণ বাতাস রয়েছে, যদিও কিছু ট্রান্সফর্মার (বর্তমান ট্রান্সফর্মার সহ) একটি এয়ার কোর ব্যবহার করে। নীতিগতভাবে, বর্তমান ট্রান্সফর্মার এবং ভোল্টেজ ট্রান্সফর্মারগুলির মধ্যে একমাত্র পার্থক্য (নিয়মিত প্রকার) হ'ল পূর্ববর্তীটি একটি "ধ্রুবক" কারেন্ট দ্বারা চালিত হয়, যখন পরবর্তীটি একটি "ধ্রুবক" ভোল্টেজ দ্বারা চালিত হয়, যেখানে "ধ্রুবক" এর কঠোর সার্কিট তাত্ত্বিক তাত্পর্য রয়েছে।
বর্তমান ট্রান্সফর্মারের তারের পদ্ধতিটি এটির সাথে সংযুক্ত লোডের অপারেটিং প্রয়োজনীয়তা অনুসারে নির্ধারিত হয়। সর্বাধিক ব্যবহৃত ওয়্যারিং পদ্ধতিগুলি হ'ল একক-পর্ব, তিন-পর্বের তারা এবং অসম্পূর্ণ তারা।
প্রথম চিঠি: এল - বর্তমান ট্রান্সফর্মার
দ্বিতীয় চিঠি: এ - স্টাইলের মাধ্যমে প্রাচীর; জেড-স্তম্ভের ধরণ; এম - বাসবার টাইপ; ডি - টাইপের মাধ্যমে একক টার্ন; ভি-ইনভার্টেড কাঠামো; জে-জিরো সিকোয়েন্স
গ্রাউন্ডিং সনাক্তকরণের জন্য ব্যবহৃত; ডাব্লু - অ্যান্টি দূষণ; আর-উইন্ডিং এক্সপোজড টাইপ
তৃতীয় চিঠি: জেড - ইপোক্সি রজন কাস্টিং টাইপ; সি - সিরামিক নিরোধক; প্রশ্ন - গ্যাস নিরোধক মাধ্যম; ডাব্লু - মাইক্রোকম্পিউটার সুরক্ষায় উত্সর্গীকৃত
চতুর্থ চিঠি: বি - সুরক্ষা স্তর সহ; সি - ডিফারেনশিয়াল সুরক্ষা; ডি-ডি স্তর; Q-REINFORDED টাইপ; জে-রেইনফোরড জেডজি
পঞ্চম অঙ্ক: ভোল্টেজ স্তর, পণ্য ক্রমিক নম্বর
