প্রিফ্যাব্রিকেটেড বক্স সাবস্টেশনগুলির রাজ্যে সিএনকেইয়া বিশ্বস্ত সরবরাহকারী হিসাবে দাঁড়িয়েছে। গুণমান এবং উদ্ভাবনের প্রতি তাদের প্রতিশ্রুতির জন্য খ্যাতিমান, সিএনকিয়া বৈদ্যুতিক অবকাঠামোতে কাটিয়া প্রান্তের সমাধান সরবরাহ করে। কেয়ার দক্ষতা নিশ্চিত করে যে তাদের প্রাক -প্রাক -বক্স সাবস্টেশনগুলি সর্বোচ্চ মান পূরণ করে, বিদ্যুৎ বিতরণ প্রয়োজনের জন্য একটি শক্তিশালী এবং নির্ভরযোগ্য সমাধান সরবরাহ করে।

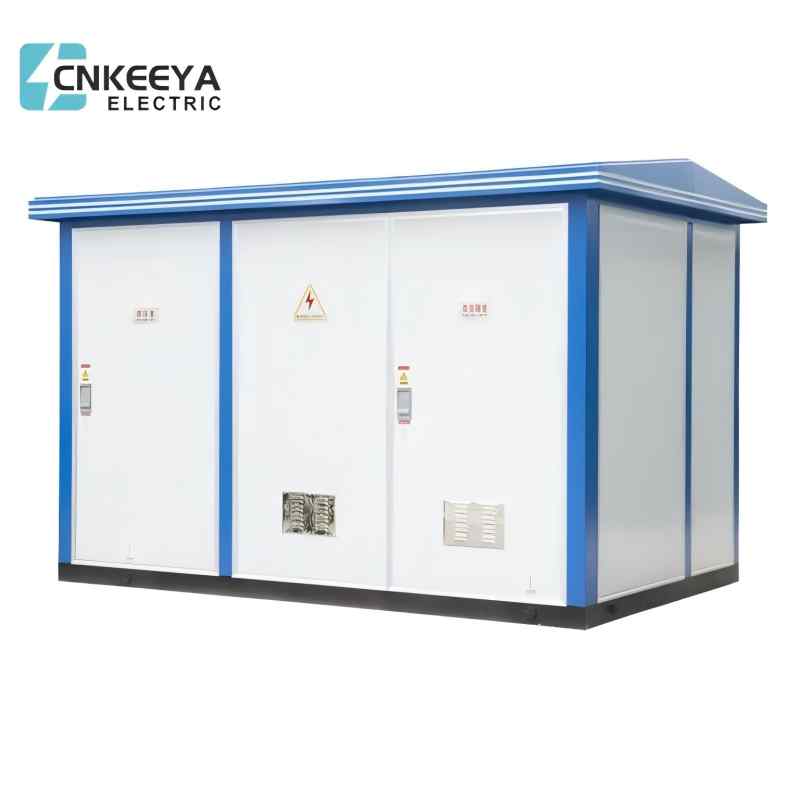

YB □ -12/0.4 প্রিফ্যাব্রিকেটেড বক্স সাবস্টেশন
সিএনকেইয়া উচ্চমানের প্রিফ্যাব্রিকেটেড বক্স সাবস্টেশনগুলির একটি নামী সরবরাহকারী, বিভিন্ন বৈদ্যুতিক অবকাঠামোগত প্রয়োজনের জন্য নির্ভরযোগ্য এবং দক্ষ সমাধান সরবরাহ করে। এই পণ্যটি gb17467 "উচ্চ ভোল্টেজ এবং কম ভোল্টেজ প্রিফ্যাব্রিকেটেড সাবস্টেশন" এর মানকে পুরোপুরি মেনে চলে। টি শহুরে পাবলিক পাওয়ার বিতরণ, স্ট্রিট ল্যাম্প পাওয়ার ডিস্ট্রিবিউশন, শিল্প ও খনির উদ্যোগ, নগর ভবন, আবাসিক অঞ্চল, তেল ক্ষেত্র, ডকস, হোটেল, পার্ক এবং নির্মাণ সাইট ইত্যাদির জন্য উপযুক্ত, এটি রিং নেটওয়ার্ক বা টার্মিনাল পাওয়ার সাপ্লাই মোড বুঝতে পারে।
YB □ -12/0.4 প্রিফ্যাব্রিকেটেড বক্স সাবস্টেশন
● উচ্চতা: ≤1000 মি;
● পরিবেষ্টিত তাপমাত্রা: -25 ° C ~+40 ℃;
● তাপমাত্রা: সর্বোচ্চ মাসিক গড় তাপমাত্রা +30 ℃, সর্বোচ্চ বার্ষিক গড় তাপমাত্রা +20 ℃; ই আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95%এর বেশি নয়, মাসিক গড় 90%এর বেশি নয়;
● শক-প্রুফ স্তর: অনুভূমিক ত্বরণ 0.4 মি/এস², উল্লম্ব ত্বরণ 0.15 মি/এস²;
● ইনস্টলেশন সাইটের কোনও মারাত্মক প্রভাব নেই, কোনও গুরুতর দূষণ এবং রাসায়নিক জারা নেই, কোনও পরিবাহী ধূলিকণা এবং বিস্ফোরণের ঝুঁকি নেই, দয়া করে আমাদের সংস্থার সাথে সাধারণ অপারেটিং কনডশনের প্রয়োজনীয়তাগুলি পূরণ না করার সময় সমাধানের জন্য আলোচনা করুন।
● সাবস্টেশনটি একটি উচ্চ ভোল্টেজ চেম্বার, একটি ট্রান্সফর্মার চেম্বার এবং একটি নিম্ন ভোল্টেজ চেম্বার দ্বারা গঠিত। এটি 目 -আকারের টাইপ বা 品 -আকারের টাইপে সাজানো যেতে পারে
Ter টার্মিনাল, রিং নেটওয়ার্ক বা ডুয়াল পাওয়ার সাপ্লাই মোড সহ; এটি একটি একক বা ডাবল ট্রান্সফর্মার পাওয়ার সাপ্লাই সলিউশন তৈরি করা যেতে পারে;
● তেল-নিমজ্জনিত পাওয়ার ট্রান্সফর্মার এবং শুকনো ধরণের পাওয়ার ট্রান্সফর্মার নির্বাচন করা যেতে পারে;
● বাক্সের বডি পর্যাপ্ত প্রাকৃতিক ভেন্ট এবং তাপ নিরোধক ব্যবস্থা সহ সজ্জিত, যা সমস্ত বৈদ্যুতিক সরঞ্জামের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করতে পারে (ব্যবহারকারীদের প্রয়োজন হলে জোর করে শীতলকরণ ব্যবহার করা যেতে পারে);
● সম্পূর্ণ "পিভিই প্রতিরোধ" ফাংশন, সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণ, নিরাপদ এবং নির্ভরযোগ্য অপারেশন সম্পূর্ণ করুন।
YB □ -12/0.4 প্রিফ্যাব্রিকেটেড বক্স সাবস্টেশন
● সাবস্টেশনটি একটি উচ্চ ভোল্টেজ চেম্বার, একটি ট্রান্সফর্মার চেম্বার এবং একটি নিম্ন ভোল্টেজ চেম্বারের সমন্বয়ে গঠিত it এটি 目-আকারের টাইপ বা 品-আকারের টাইপে সাজানো যেতে পারে। টার্মিনাল, রিং নেটওয়ার্ক বা ডুয়াল পাওয়ার সাপ্লাই মোড সহ; এলটি একটি একক বা ডাবল ট্রান্সফর্মার পাওয়ার সাপ্লাই সলিউশন তৈরি করা যেতে পারে;
● তেল-নিমজ্জনিত পাওয়ার ট্রান্সফর্মার এবং শুকনো ধরণের পাওয়ার ট্রান্সফর্মার নির্বাচন করা যেতে পারে;
● বক্স বডি পর্যাপ্ত প্রাকৃতিক ভেন্ট এবং তাপ নিরোধক ব্যবস্থা সহ সজ্জিত, যা সকলের স্বাভাবিক অপারেশন নিশ্চিত করতে পারে বৈদ্যুতিক সরঞ্জাম (ব্যবহারকারীদের প্রয়োজন হলে জোর করে কুলিং ব্যবহার করা যেতে পারে);
"পাঁচটি প্রতিরোধ" ফাংশন সম্পূর্ণ করুন, সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণ, নিরাপদ এবং নির্ভরযোগ্য অপারেশন;
● ঘেরটি স্টেইনলেস স্টিল, অ্যালুমিনিয়াম খাদ, ঠান্ডা-ঘূর্ণিত প্লেট, রঙিন ইস্পাত সংমিশ্রণ প্লেট, নন-ধাতব বা দুটি সংমিশ্রণ দিয়ে তৈরি it এটি অ্যান্টি-এজিং, বিএএমই রেটার্ড্যান্ট, অ্যান্টি-জারা, জলরোধী, ডাস্টপ্রুফ এবং দীর্ঘমেয়াদী বহিরঙ্গন ব্যবহারের শর্তগুলির সাথে অভিযোজ্য। ছোট আকার, হালকা ওজন, সুন্দর চেহারা এবং পরিবেশ সমন্বয়;
● যখন এসএফ 6 লোড স্যুইচ ক্যাবিনেট ব্যবহার করা হয়, বাক্সের সামগ্রিক আকার ছোট, যা সম্প্রদায় নির্মাণ এবং স্ট্রিট ল্যাম্প ইঞ্জিনিয়ারিং সংস্কারের জন্য আরও উপযুক্ত;
● হাই-ভোল্টেজ রিং মেইন ইউনিটটি শর্ট সার্কিট এবং একক-ফেজ গ্রাউন্ডিং ফল্ট এর নির্ভরযোগ্য সনাক্তকরণ উপলব্ধি করতে নেটওয়ার্ক অটোমেশন টার্মিনাল (আরটিইউ) দিয়ে সজ্জিত করা যেতে পারে it এটিতে "চারটি রিমোট" ফাংশন রয়েছে, যা বিতরণ নেটওয়ার্কের স্বয়ংক্রিয় আপগ্রেডের জন্য সুবিধাজনক।
|
|
আইটেম |
ইউনিট |
প্যারামিটার |
||
|
এইচভি ইউনিট |
রেটযুক্ত ফ্রিকোয়েন্সি |
এইচজেড |
50 |
||
|
রেট ভোল্টেজ |
কেভি |
6 |
10 |
35 |
|
|
সর্বোচ্চ। অপারেটিং ভোল্টেজ |
কেভি |
6.9 |
11.5 |
40.5 |
|
|
রেটেড কারেন্ট |
A |
400、630 |
|||
|
বর্তমান স্থানান্তর |
A |
870 |
|||
|
শক্তি ফ্রিকোয়েন্সি সহ্য ভোল্টেজ ফেজ-ইরথ, ফেজ-ফেজ/বিচ্ছিন্ন দূরত্ব |
কেভি |
42/48 |
|||
|
বজ্রপাত প্রবণতা ভোল্টেজ সহ্য করে ফেজ-ইরথ, ফেজ-ফেজ/বিচ্ছিন্ন দূরত্ব |
কেভি |
75/85 |
|||
|
রেটযুক্ত শর্ট সার্কিট ব্রেকিং বর্তমান (বর্তমান-সীমাবদ্ধ ফিউজ) |
দ্য |
31.5 |
|||
|
ট্রান্সফর্মার ইউনিট |
রেট ভোল্টেজ |
কেভি |
6、10、35 |
||
|
রেটযুক্ত ক্ষমতা |
কেভিএ |
10-1250 |
|||
|
ট্যাপিং রেঞ্জ |
% |
± 2 × 2.5%、 ± 5% |
|||
|
সংযোগ গ্রুপ |
|
Yyn0 、 din11 |
|||
|
প্রতিবন্ধকতা ভোল্টেজ |
% |
4、4.5、6、8 |
|||
|
এলভি ইউনিট |
রেট ভোল্টেজ |
V |
220、380、690、800 |
||
|
মূল সার্কিটের রেটেড কারেন্ট |
A |
50-4000 |
|||
|
শাখা কারেন্ট |
A |
5-800 |
|||
|
ঘের |
সুরক্ষা স্তর (সাধারণ পণ্য) |
|
এইচভি রুম আইপি 33; ট্রান্সফর্মার রুম আইপি 23; এলভি রুম আইপি 33 |
||
|
শব্দ স্তর |
ডিবি |
≤50 |
|||
YB □ -12/0.4 প্রিফ্যাব্রিকেটেড বক্স সাবস্টেশন
1। ছাদ
2। শাটার
3। বাহ্যিক ধরণের মিটারিং বাক্স
4। উত্তোলন রিং
5। চ্যানেল স্টিল চ্যাসিস
6। দরজা
7। ইট, অনুকরণ ইটের প্রাচীর পৃষ্ঠ
8 কংক্রিট ফাউন্ডেশন
9। বায়ু বেস
অর্ডার দেওয়ার সময় ব্যবহারকারীদের নিম্নলিখিত তথ্য সরবরাহ করতে হবে:
● মডেল, ক্ষমতা, পরিমাণ, রঙ এবং আকারের প্রয়োজনীয়তা এবং ঘের উপকরণ; মডেল, পারফরম্যান্স, সংযোগ গ্রুপ, ট্যাপিং রেঞ্জ এবং ট্রান্সফর্মারের প্রতিবন্ধকতা প্রয়োজনীয়তা;
● উচ্চ এবং নিম্ন ভোল্টেজ সাইড প্রাথমিক তারের সমাধান, উপাদানগুলির মডেল, স্পেসিফিকেশন এবং প্রয়োজনীয়তা; ট্রান্সফর্মার তেল (#25,#45, উচ্চ ইগনিশন পয়েন্ট অয়েল) বুদ্ধিমান পাওয়ার ম্যানেজমেন্ট নেটওয়ার্ক বা বক্স সাবস্টেশন জন্য সম্পত্তি পরিচালনার নেটওয়ার্ক কনপগরেশন প্রয়োজনীয়তা;
● পরিষেবা পরিবেশের প্রয়োজনীয়তা।
