চীনের একটি নেতৃস্থানীয় সরবরাহকারী হিসাবে, Keeya তার সলিড ইনসুলেটেড রিং মেইন ইউনিটের সাথে অত্যাধুনিক সমাধান সরবরাহে বিশেষজ্ঞ। আমাদের উচ্চ-মানের পণ্যগুলি বৈদ্যুতিক বিতরণে নির্ভরযোগ্যতা এবং দক্ষতার উদাহরণ দেয়। শ্রেষ্ঠত্বের প্রতিশ্রুতি সহ, Keeya উন্নত রিং প্রধান ইউনিটগুলির জন্য একটি বিশ্বস্ত উত্স হিসাবে দাঁড়িয়েছে, যা শিল্পের ক্রমবর্ধমান চাহিদা পূরণ করে এমন সমাধান প্রদান করে। সলিড ইনসুলেটেড রিং প্রধান ইউনিটের ক্ষেত্রে শীর্ষস্থানীয় পণ্য এবং পরিষেবাগুলির জন্য আমাদের সাথে অংশীদার হন।
Keeya, চীন ভিত্তিক একটি স্বনামধন্য সরবরাহকারী, দক্ষ এবং নির্ভরযোগ্য বৈদ্যুতিক বিতরণ সমাধানের জন্য উচ্চ মানের কঠিন উত্তাপযুক্ত রিং প্রধান ইউনিট প্রদানে বিশেষজ্ঞ। GTXGN □-12 সলিড ইনসুলেটেড রিং প্রধান ইউনিট হল একটি নতুন প্রজন্মের পরিবেশ সুরক্ষা টাইপ যৌগিক নিরোধক রিং প্রধান ইউনিট যা আমাদের কোম্পানি দ্বারা তৈরি করা হয়েছে। এটি প্রধানত তিনটি অংশের সমন্বয়ে গঠিত, যথা V ইউনিট (সার্কিট ব্রেকার ইউনিট), সি ইউনিট (লোড সুইচ ইউনিট), এফ ইউনিট (কম্বিনেশন ইউনিট), প্রতিটি ইউনিট একা ব্যবহার করা যেতে পারে বা অবাধে বিস্তৃত করা যেতে পারে, এর গঠন বুদ্ধিমানে বিভক্ত। কন্ট্রোল ইন্সট্রুমেন্ট রুম, অপারেটিং মেকানিজম এবং প্রাথমিক অংশ, ইন্সট্রুমেন্ট রুমটি মাইক্রোকম্পিউটার সুরক্ষা (কন্ট্রোলার) এর সাথে মেলে, এটি স্প্রিং অপারেশন মেকানিজম ব্যবহার করে এবং প্রাথমিক অংশটি APG এর স্বয়ংক্রিয় জেল প্রক্রিয়া গ্রহণ করে, বিচ্ছিন্ন সুইচ এবং আর্ক-এক্সটিংগুইশিং চেম্বার সম্পূর্ণরূপে ইপোক্সি রজনে আবদ্ধ, এবং বাস সংযোগ করতে একটি বিশেষ জয়েন্ট ব্যবহার করা হয়।
চাপ-নির্বাপক চেম্বার বিশেষ তামা এবং ক্রোম যোগাযোগ উপাদান গ্রহণ করে--- টাইপ R অনুদৈর্ঘ্য চৌম্বকীয় পেল্ড যোগাযোগ, এবং সম্পূর্ণ এক-বার সিলিং প্রক্রিয়া। শর্ট সার্কিট কারেন্ট ব্রেকিং ক্ষমতা এবং স্থায়িত্ব, বৈদ্যুতিক জীবন, তাপমাত্রা বৃদ্ধি এবং এই চাপ-নির্বাপক চেম্বারের নিরোধক স্তরগুলি হল (তামা এবং অ্যালুমিনিয়াম যোগাযোগের উপাদান, কাপ-আকৃতির অনুদৈর্ঘ্য চৌম্বকীয় পেল্ড যোগাযোগের কাঠামো, এবং অসম্পূর্ণ ওয়ান-টাইম সিলিং প্রক্রিয়া) স্পষ্টতই। আগের তুলনায় উন্নত। অপারেশন মেকানিজম ইলাস্টিক অপারেশন মেকানিজম গ্রহণ করে যা সুইচের সাথে ইন্টিগ্রেটেড হয়, অর্থাৎ আইসোলেশন সুইচ এবং মেইন সুইচ ইলাস্টিক অপারেশন মেকানিজম ইন্টিগ্রেটেড হয়, যা সুবিধামত ইন্টারলক অনুধাবন করতে পারে এবং মেকানিজম পার্টস কম, অপ্রয়োজনীয় ট্রান্সমিশন লিঙ্ক কমিয়ে দেয়। উচ্চ নির্ভরযোগ্যতা সহ, এবং বৈদ্যুতিক অপারেশন ব্যবহারকারীদের চাহিদা অনুযায়ী ইনস্টল করা যেতে পারে।
সলিড ইনসুলেটেড সম্পূর্ণরূপে আবদ্ধ সুইচগিয়ার: এটি প্রধান অন্তরক মাধ্যম এবং পরিবাহী সংযোগ হিসাবে কঠিন অন্তরক উপাদান গ্রহণ করে। আইসোলেশন সুইচ, গ্রাউন্ডিং সুইচ, প্রধান বাস, শাখা বাস এবং অন্যান্য প্রভাবশালী বৈদ্যুতিক সার্কিটগুলি একক বা একত্রিত হওয়ার পরে, কঠিন অন্তরক মাধ্যমটি মোড়ানো হয় এবং নির্দিষ্ট ফাংশন সহ এক বা একাধিক মডিউলে প্যাকেজ করা হয়, যা সম্পূর্ণ নিরোধকের সাথে পুনরায় সংযুক্ত বা প্রসারিত করা যেতে পারে এবং সম্পূর্ণ সিলিং কর্মক্ষমতা। তিন-স্টেশন প্রক্রিয়া লোড বর্তমান খুলতে এবং বন্ধ করতে পারে, এবং ম্যানুয়াল এবং বৈদ্যুতিক অপারেশন উপলব্ধি করতে পারে।
● পরিবেষ্টিত তাপমাত্রা: -45℃+45℃
● আর্দ্রতা: সর্বোচ্চ গড় আপেক্ষিক গড় ≤95%, মাসিক গড় ≤90%
● উচ্চতা: ≤4000 মিটার
● ভূমিকম্প ক্ষমতা: 8 ডিগ্রী
● সুরক্ষা গ্রেড: বিদ্যুতায়িত বডি ফিউজ টিউবের জন্য IP67, IP3X সুইচ ক্যাবিনেট শেল

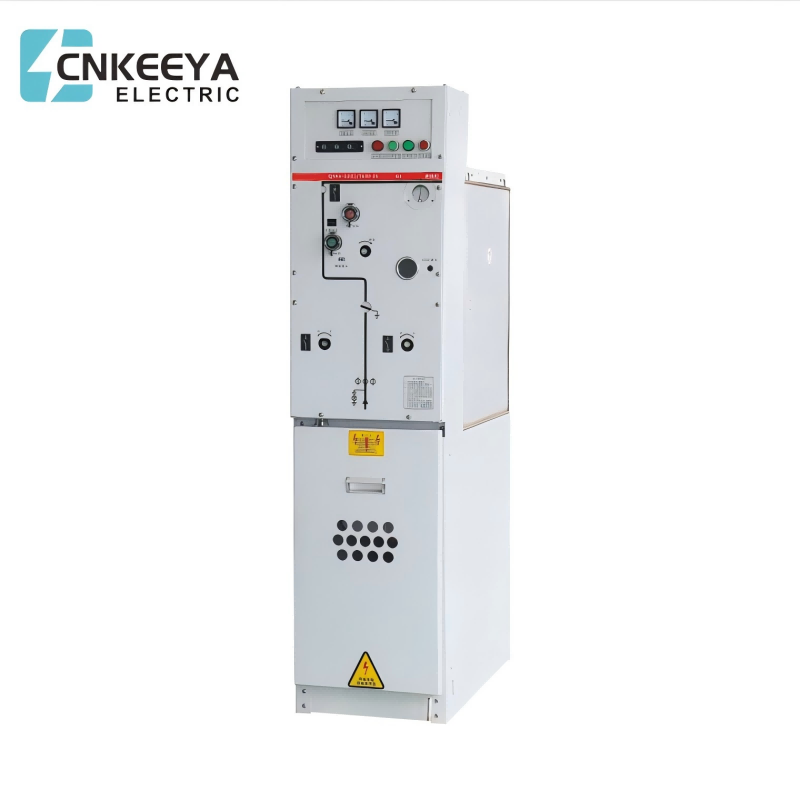

GTXGN □-12
সলিড ইনসুলেটেড রিং প্রধান ইউনিট
● IEC 62271-1-2017 হাই-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার-পার্ট 1: সাধারণ বৈশিষ্ট্য
● IEC 620071-200-2003 উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার-পার্ট 200: 1kV এর উপরে এবং 52kV পর্যন্ত এবং সহ রেট করা ভোল্টেজের জন্য এসি ধাতব-ঘেরা সুইচগিয়ার এবং কন্ট্রোলগিয়ার
● GB3906-2006 অল্টারনেটিং-কারেন্ট ধাতু-ঘেরা সুইচগিয়ার এবং কন্ট্রোলগিয়ার 3.6kV এর উপরে এবং 40.5kV পর্যন্ত এবং সহ রেট করা ভোল্টেজের জন্য
● GB/T11022-2011 উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার স্ট্যান্ডার্ডের জন্য সাধারণ বৈশিষ্ট্য
● GB1984-2014 উচ্চ-ভোল্টেজ অল্টারনেটিং-কারনেট সার্কিট ব্রেকার
● GB1985-2014 হাই-ভোল্টেজ অল্টারনেটিং-কারেন্ট ডিসকানেক্টর এবং আর্থিং সুইচ
● GB3804-2017 3.6 kV এর উপরে এবং 40.5 kV এর কম রেট দেওয়া ভোল্টেজের জন্য উচ্চ-ভোল্টেজ বিকল্প-কারেন্ট সুইচ
● DL/T404-2018 3.6kV এর উপরে এবং 40.5kV পর্যন্ত এবং সহ রেট করা ভোল্টেজের জন্য বিকল্প-বর্তমান ধাতু-ঘেরা সুইচগিয়ার এবং কন্ট্রোলগিয়ার
● Q/GDW730-2012 12kV সলিড-ইনসুলেটেড রিং প্রধান ইউনিটের স্পেসিপেশন
সুইচগিয়ার প্রযুক্তিগত পরামিতি
আইটেম |
ইউনিট |
মান |
|||
রেটেড ভোল্টেজ |
কেভি |
12 |
|||
রেটেড ফ্রিকোয়েন্সি |
Hz |
50 |
|||
রেট করা বর্তমান |
A |
630 |
1250 |
||
রেট নিরোধক স্তর |
পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে |
বিচ্ছিন্ন দূরত্ব |
কেভি |
48 |
|
পর্যায়-পর্যায় |
কেভি |
42 |
|||
পর্যায়-পৃথিবী |
কেভি |
42 |
|||
বিদ্যুতের প্রবণতা ভোল্টেজ সহ্য করে |
বিচ্ছিন্ন দূরত্ব |
কেভি |
85 |
||
পর্যায়-পর্যায় |
কেভি |
75 |
|||
পর্যায়-পৃথিবী |
কেভি |
75 |
|||
(1s)রেটেড শর্ট সার্কিট ব্রেকিং কারেন্ট |
দ্য |
25 |
31.5 |
||
(4s) রেট সংক্ষিপ্ত সময় বর্তমান সহ্য করা |
দ্য |
25 |
31.5 |
||
(1p) রেটেড পিক কারেন্ট সহ্য করে |
দ্য |
63 |
80 |
||
(1ma) রেটেড শর্ট সার্কিট তৈরীর কারেন্ট(পিক)(1ma) |
দ্য |
63 |
80 |
||
ঘেরের সুরক্ষা স্তর |
|
IP4X |
|||
অপারেশন মোড |
|
বসন্ত শক্তি স্টোরেজ প্রকার |
বিচ্ছিন্ন ছুরি চাক্ষুষ বিচ্ছিন্ন দূরত্ব
ক্যাবিনেটের সামনে, বিচ্ছিন্ন দূরত্বের জন্য একটি সুস্পষ্ট ভিজ্যুয়াল উইন্ডো রয়েছে, যা বিচ্ছিন্নতা অন অবস্থান, বিচ্ছিন্নতা বন্ধ অবস্থান এবং গ্রাউডিং অন অবস্থান দেখতে পারে। তিনটি কাজের অবস্থান রয়েছে, যা সাইটের কর্মীদের জন্য বিচ্ছিন্ন ছুরির অবস্থান পরীক্ষা এবং নির্ধারণ করার জন্য সুবিধাজনক এবং নিরাপদ।
অভ্যন্তরীণ arcing নকশা
অভ্যন্তরীণ আরসিং চাপ ভালভ: যখন পণ্যের ভিতরে আরসিং থাকে, তখন চাপ রিলিজ ভালভ থেকে চাপটি ছেড়ে দেওয়া হবে এবং অপারেটরের দুর্ঘটনাজনিত আঘাত এড়াতে চাপটি কেবলের চুটে ছেড়ে দেওয়া হবে।
রূপরেখা আকার
মডেল |
প্রস্থ(মিমি) |
গভীরতা(মিমি) |
উচ্চতা(মিমি) |
সার্কিট ব্রেকার ক্যাবিনেট (ভি মন্ত্রিসভা) |
400 |
887 |
1450 |
লোড সুইচ ক্যাবিনেট (সি ক্যাবিনেট) |
400 |
887 |
1450 |
ফিউজ কম্বিনেশন ক্যাবিনেট (এফ মন্ত্রিসভা) |
500 |
887 |
1450 |
) মিটারিং ক্যাবিনেট (এম মন্ত্রিসভা) |
750 |
887 |
1450 |
লিফটিং ক্যাবিনেট, সরাসরি সংযোগ মন্ত্রিসভা (ডি ক্যাবিনেট) |
400 |
887 |
1450 |
ভোল্টেজ ট্রান্সফরমার ক্যাবিনেট (PT মন্ত্রিসভা) |
400 |
887 |
1450 |
লোড সুইচ লিফটিং ক্যাবিনেট (SL ক্যাবিনেট) |
800 |
887 |
1450 |
সার্কিট ব্রেকার লিফটিং ক্যাবিনেট (এসভি ক্যাবিনেট) |
800 |
887 |
1450 |
