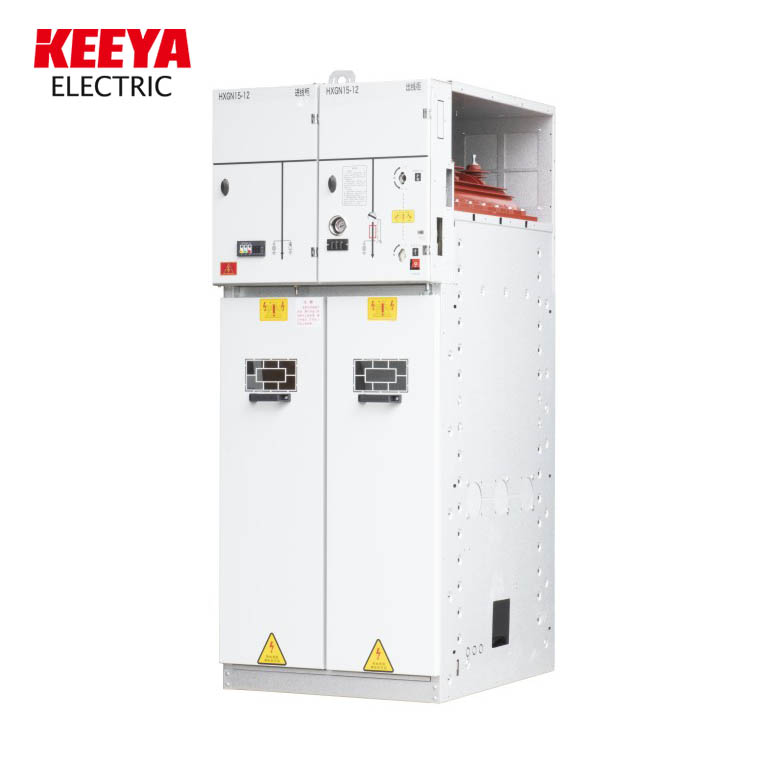

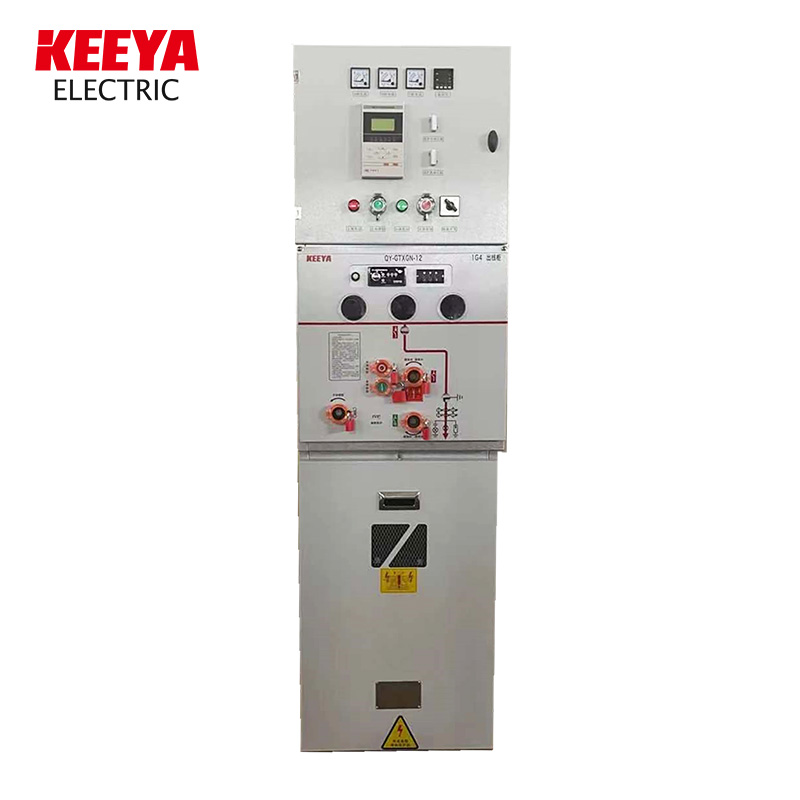

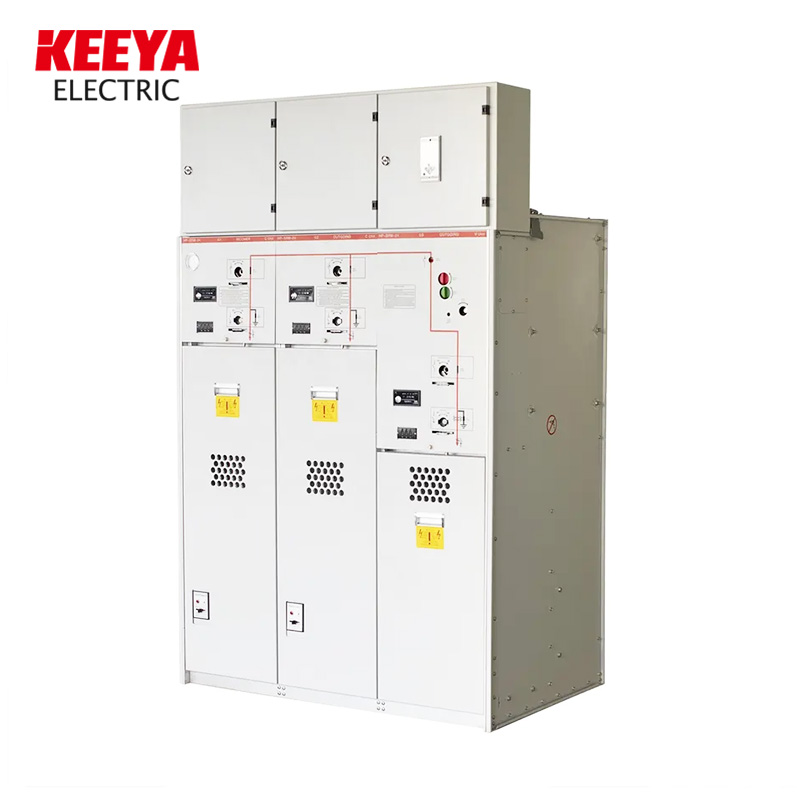

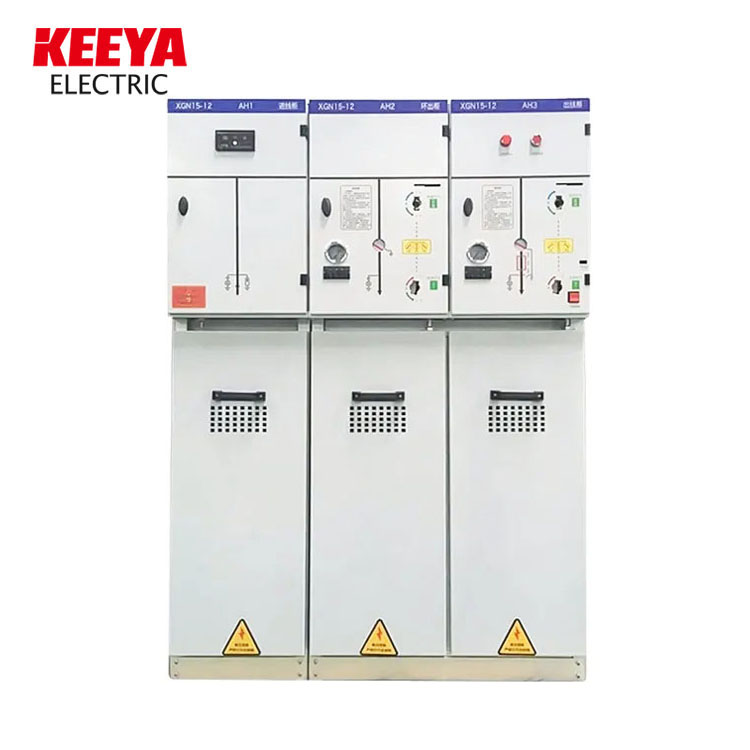

রিং প্রধান ইউনিট

একটি বিতরণ নেটওয়ার্কে, রিং প্রধান ইউনিট সংযোগ স্থাপনে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। তারা ফিডারগুলিকে সংযুক্ত করে, ফিডার এবং ডিস্ট্রিবিউশন ট্রান্সফরমার উভয় প্রান্তে যে কোনও ত্রুটি বা ত্রুটি দেখায় এবং চিহ্নিত করে একটি লুপ তৈরি করে। এটি ন্যূনতম ভোল্টেজ ড্রপ সহ ইউটিলিটিতে একটি নিরবচ্ছিন্ন এবং নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করে, বিদ্যুতের একটি নির্ভরযোগ্য উত্সের গ্যারান্টি দেয়।

রিং প্রধান ইউনিট (RMU) সংজ্ঞা

RMU (রিং মেইন ইউনিট) ক্যাবিনেট, যা একটি মাঝারি ভোল্টেজ ক্যাবিনেট হিসাবেও পরিচিত, একটি ব্যাপক বৈদ্যুতিক যন্ত্রপাতি যা আন্তঃসংযোগ, পরিমাপ এবং ট্রান্সফরমার সুরক্ষা ক্ষমতা সহ একটি নির্দিষ্ট ধরণের ব্রেকার অন্তর্ভুক্ত করার জন্য ডিজাইন করা হয়েছে।

এই ক্যাবিনেটগুলি তাদের কমপ্যাক্ট আকার, উচ্চ নির্ভরযোগ্যতা, নিরাপত্তা বৈশিষ্ট্য, রক্ষণাবেক্ষণের সহজ এবং সোজা প্রতিস্থাপন এবং সম্প্রসারণের বিকল্পগুলির দ্বারা চিহ্নিত করা হয়। নির্দিষ্ট চাহিদার উপর নির্ভর করে, RMU গুলি বিভিন্ন ভোল্টেজ কনফিগারেশনে দেওয়া হয়, যা অভ্যন্তরীণ এবং বহিরঙ্গন উভয় ইনস্টলেশনের প্রয়োজনীয়তা পূরণ করে।

একটি রিং প্রধান ইউনিটের কাঠামো (RMU)

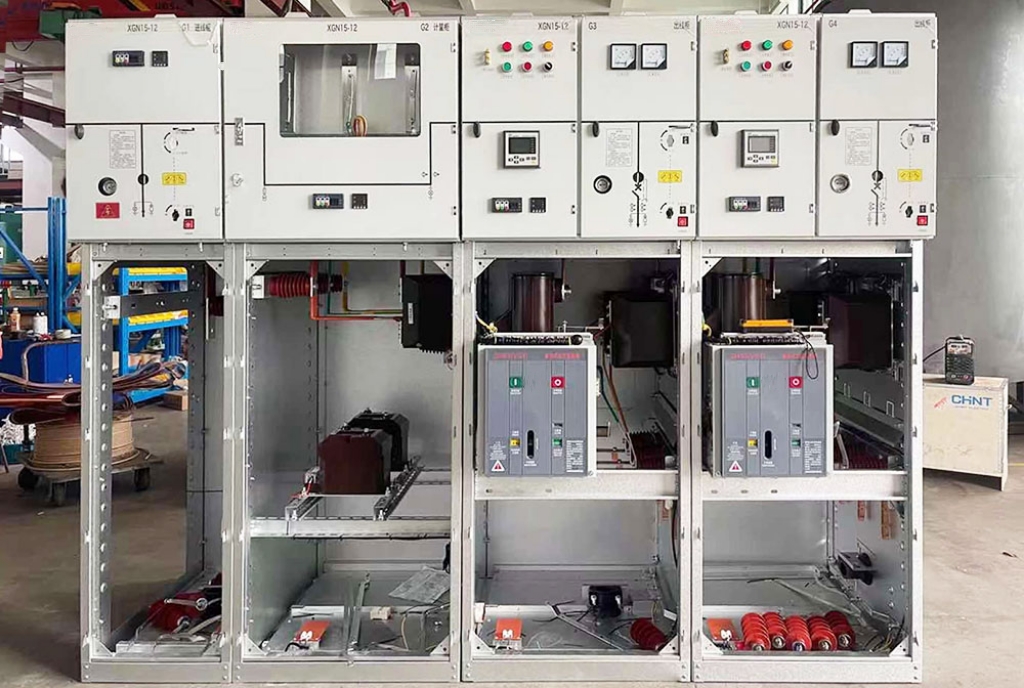

আরএমইউ ক্যাবিনেটটি স্বতন্ত্র আউটপুট এবং ইনপুট তারের কম্পার্টমেন্টের সাথে গঠন করা হয়েছে, যা লোড ব্রেকার এবং প্রতিরক্ষামূলক ফিউজ ব্যবহারের মাধ্যমে ট্রান্সফরমার পর্যন্ত প্রসারিত বিচ্ছিন্ন ব্রেকার এবং তারের দ্বারা সংযুক্ত।

মূলত, লোড ব্রেকার, কাটিং মেশিনারি, গ্রাউন্ড ছুরি, বাসবার এবং টার্মিনালগুলি অন্তর্ভুক্ত সুইচের উপাদানগুলি ময়লা, তেল এবং গ্রীসের মতো পরিবেশগত কারণগুলির জন্য অত্যন্ত প্রতিরোধী উপাদান থেকে নির্মিত একটি SF6 গ্যাস ট্যাঙ্কের মধ্যে নিরাপদে রাখা হয়, যা ক্ষয় প্রতিরোধ নিশ্চিত করে।

আরএমইউ ক্যাবিনেটগুলি পৃথক কম্পার্টমেন্টগুলির সাথে ডিজাইন করা হয়েছে যা উভয়ই আন্তঃসংযুক্ত এবং বিভক্ত। এই ক্যাবিনেটগুলি RMU মানগুলি মেনে চলে, যা গ্রাহকের দ্বারা বর্ণিত নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে দুই, চার, বা ছয়টি বগি সহ কনফিগারেশনে উপলব্ধ।

ঐতিহাসিকভাবে, ডিস্ট্রিবিউশন গ্রিডগুলিতে মাঝারি/নিম্ন ভোল্টেজের ট্রান্সফরমারগুলিকে সুরক্ষিত করার জন্য প্রচলিত পদ্ধতিতে ফিউজ এবং কাটার ছুরিগুলির সাধারণ সংমিশ্রণ জড়িত ছিল। এই পদ্ধতিটি তার সরলতা এবং ব্যয়-কার্যকারিতার জন্য পরিচিত ছিল। বিপরীতভাবে, সার্কিট ব্রেকারগুলি সাধারণত উচ্চ/মাঝারি ভোল্টেজ (HV/MV) স্টেশনগুলির জন্য সংরক্ষিত ছিল, মাঝারি/নিম্ন ভোল্টেজ (MV/LV) স্টেশনগুলিতে ব্যাপকভাবে ব্যবহার করার পরিবর্তে।

আরএমইউ সুইচ গিয়ারের কিছু বৈশিষ্ট্য নিম্নরূপ:

- কমপ্যাক্ট এবং সিল করা, এটি উন্নত নিরাপত্তার জন্য নিরোধক সহ একটি ছোট পায়ের ছাপ বৈশিষ্ট্যযুক্ত।

- 11KV/33KV সিস্টেমের জন্য ডিজাইন করা হয়েছে, সাধারণত 21KA ব্যাঘাতকারী রেটিং সহ 630 এ রেট করা হয়।

- তিনটি নিরোধক বিকল্প দিয়ে সজ্জিত: তেল, বায়ু, এবং ব্যাপকভাবে গৃহীত SF6 গ্যাস নিরোধক।

- সাধারণত দুটি ইনকামিং এবং একটি বহির্গামী লাইনের সাথে কনফিগার করা হয় এবং এর বিপরীতে।

- যুক্ত কার্যকারিতার জন্য স্বতন্ত্র প্রতিরক্ষামূলক এবং পরিমাপ ডিভাইস অন্তর্ভুক্ত।

- অভ্যন্তরীণ এবং বহিরঙ্গন উভয় অ্যাপ্লিকেশনের জন্য উপযুক্ত, ইনস্টলেশনে বহুমুখিতা প্রদান করে।

- অপারেশনে নিরাপত্তাকে অগ্রাধিকার দিয়ে আগুন-সম্পর্কিত বিপদ প্রশমিত করে।

● প্রযুক্তিগত পরামিতি
