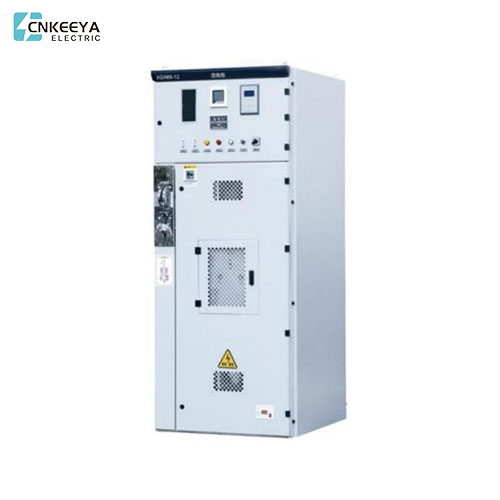

এক্সজিএন 66-12 কেভি সুইচগিয়ার
  • এক্সজিএন 66-12 কেভি সুইচগিয়ার এক্সজিএন 66-12 কেভি সুইচগিয়ার

এক্সজিএন 66-12 কেভি সুইচগিয়ার

চীন ভিত্তিক বিশিষ্ট সরবরাহকারী সিএনকেইয়া উচ্চমানের বৈদ্যুতিক সমাধান সরবরাহের জন্য খ্যাতিমান, তাদের এক্সজিএন 66-12 কেভি সুইচগিয়ার একটি প্রধান উদাহরণ হিসাবে দাঁড়িয়ে রয়েছে। শিল্পের মূল খেলোয়াড় হিসাবে, সিএনকেইয়া গুণমান এবং উদ্ভাবনের জন্য মান নির্ধারণ করে চলেছে, গ্রাহকদের তাদের বৈদ্যুতিক অবকাঠামোগত প্রয়োজনের জন্য কাটিয়া প্রান্তের সমাধান সরবরাহ করে।

মডেল: XGN66-12KV Switchgear

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

উচ্চমানের বৈদ্যুতিক সমাধানের ক্ষেত্রগুলিতে, চীন ভিত্তিক কেইয়া একটি নামী সরবরাহকারী হিসাবে দাঁড়িয়ে আছে, তাদের উন্নত এক্সজিএন 66-12 কেভি সুইচগিয়ার দ্বারা অনুকরণীয়। নির্ভুলতার সাথে ইঞ্জিনিয়ারড এবং কঠোর মানের মানকে মেনে চলার সাথে, এই সুইচগিয়ারটি ক্ষেত্রের শ্রেষ্ঠত্বের প্রতি কেয়ার প্রতিশ্রুতি প্রতিফলিত করে। এক্সজিএন 66 সিরিজটি কাটিয়া-এজ প্রযুক্তি এবং উচ্চতর কারুশিল্প প্রদর্শন করে, এটি বৈদ্যুতিক বিতরণ সিস্টেমগুলির জন্য একটি নির্ভরযোগ্য পছন্দ করে তোলে। শিল্পের একজন মূল খেলোয়াড় হিসাবে, কেইয়া বিভিন্ন অ্যাপ্লিকেশনগুলিতে দক্ষ এবং নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে তাদের অত্যাধুনিক সুইচগিয়ার সমাধানগুলির সাথে বিদ্যুৎ অবকাঠামোগুলির অগ্রগতিতে অবদান রাখে।

এক্সজিএন 66-12 বক্স টাইপ ফিক্সড ক্লোজড সুইচগিয়ার (এরপরে একটি এস স্যুইচগিয়ারকে উল্লেখ করা হয়েছে) 3.6 ~ 12 কেভি থ্রি-ফেজ এসি 50Hz সিস্টেমের জন্য উপযুক্ত হিসাবে ডিভাইস টি হে বৈদ্যুতিক শক্তি প্রাপ্ত এবং বিতরণ হিসাবে, এটি ঘন ঘন অপারেশন জায়গাগুলির জন্য এবং তেল সুইচ দিয়ে সজ্জিত সুইচগিয়ার পুনর্গঠনের জন্য ব্যবহৃত হয়। বাস সিস্টেমটিতে একক বাস সিস্টেম এবং একক বাস বিভাগ সিস্টেম রয়েছে।


পরিষেবা শর্ত

● পরিবেষ্টিত তাপমাত্রা: সর্বোচ্চ + 40 ° 100, সর্বনিম্ন -15 ° 100;

● উচ্চতা: 1000 মিটারের বেশি নয়;

● উচ্চতা: 1000 মিটারের বেশি নয়;

● আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95%এর বেশি নয়, মাসিক গড় 90%এর বেশি নয়;

● ভূমিকম্পের মাত্রা: 8 বা তারও কম;

Pre পূর্ব বা বিস্ফোরণ ঝুঁকির জায়গায়, কোনও গুরুতর দূষণ, কোনও রাসায়নিক জারা এবং কোনও সহিংস কম্পন নেই।


প্রযুক্তিগত প্যারামিটার

নং নং

আইটেম

ইউনিট

প্রযুক্তিগত প্রমিটার

1

রেট ভোল্টেজ

কেভি

3.6,7.2,12

2

রেটেড কারেন্ট

A

630,1250

3

রেটযুক্ত শর্ট সার্কিট ব্রেকিং কারেন্ট

দ্য

20,25,31.5

4

রেটেড শর্ট সার্কিট বর্তমান বর্তমান

দ্য

50,63,80,

5

স্বল্প সময়ের সাথে রেট দেওয়া বর্তমান (4 এস কার্যকর মান)

দ্য

20,25,31.5,

6

) রেটেড পিক সহ্য কারেন্ট (পিক)

দ্য

50,63,80,

7

1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে

কেভি

42

8

বজ্রপাত প্রতিরোধ সহ্য ভোল্টেজ

কেভি

75

9

1 মিনি পাওয়ার ফ্রিকোয়েন্সি সহকারী সার্কিটের ভোল্টেজ সহ্য করে

কেভি

2

10

সুরক্ষা স্তর


পি 3 এক্স

11

আউটলাইন আকার (কেবল আউটলেট ডাব্লু × ডিএক্সএইচ)

মিমি

900 × 1000 × 2200


পণ্য কাঠামো

Cource সুইচগিয়ারের জন্য স্কিম্যাটিক ডায়াগ্রাম (চিত্র 1)

Cource সুইচগিয়ারটি একটি বক্স-টাইপ স্থির কাঠামো, এবং সুইচগিয়ার বডিটি পাতলা প্লেট এবং কোণ লোহা দ্বারা ঝালাই করা হয়। সুইচগিয়ারের পিছনের উপরের অংশটি হ'ল মূল বাসের বগি এবং বগিটির শীর্ষটি একটি চাপ রিলিজ ডিভাইস দিয়ে সজ্জিত; সামনের উপরের অংশটি একটি রিলে বগি, এবং ছোট বাসটি তারের সাথে বগিটির নীচ থেকে সংযুক্ত করা যেতে পারে। সুইচগিয়ারের মাঝের এবং নীচের অংশগুলি সংযুক্ত রয়েছে। বাসের বগিটি জিএন 30 রোটারি বিচ্ছিন্ন স্যুইচের মাধ্যমে মাঝারি এবং নীচের অংশের সাথে বৈদ্যুতিকভাবে সংযুক্ত; মাঝের অংশটি একটি ভ্যাকুয়াম সার্কিট ব্রেকার সহ ইনস্টল করা আছে এবং নীচের অংশটি একটি গ্রাউন্ডিং সুইচ বা একটি আউটলেট সাইড বিচ্ছিন্ন সুইচ সহ ইনস্টল করা আছে; রিয়ার অংশটি একটি বর্তমান ট্রান্সফর্মার, একটি ভোল্টেজ ট্রান্সফর্মার এবং একটি বিদ্যুতের অ্যারেস্টার সহ ইনস্টল করা আছে। প্রাথমিক কেবলটি সুইচগিয়ারের পিছনের নীচের অংশ থেকে প্রস্থান করে; সুইচগিয়ারের নীচে একটি গ্রাউন্ডিং বাস সাজানো হয়েছে, যা সুইচগিয়ারের পুরো সারিটি দিয়ে চলে; বিচ্ছিন্নতা স্যুইচ এবং গ্রাউন্ডিং সুইচটি সুইচগিয়ারের সামনের বাম দিকে পরিচালিত হয়।

Cource সুইচগিয়ার সংশ্লিষ্ট যান্ত্রিক লকিং ডিভাইস গ্রহণ করে, লকিং কাঠামোটি সহজ, অপারেশনটি সুবিধাজনক এবং পিভিই প্রতিরোধগুলি নির্ভরযোগ্য।

Car সার্কিট ব্রেকারটি আসলে সংযোগ বিচ্ছিন্ন হওয়ার পরে, হ্যান্ডেলটি "কার্যকারী" অবস্থান থেকে টেনে আনা যেতে পারে এবং বিচ্ছিন্ন সুইচটি খোলার এবং বন্ধ করার জন্য "সংযোগ বিচ্ছিন্ন" লকিং অবস্থানের দিকে ডানদিকে ঘুরিয়ে দেওয়া যেতে পারে, যা বিচ্ছিন্ন সুইচটি লোড হতে বাধা দেয়।

● যখন সার্কিট ব্রেকার এবং উপরের এবং নিম্ন বিচ্ছিন্নতা বন্ধ অবস্থায় থাকে এবং হ্যান্ডেলটি "কার্যনির্বাহী অবস্থানে" থাকে, তখন লাইভ বগিতে দুর্ঘটনাজনিত প্রবেশ রোধ করতে সামনের সুইচগিয়ার দরজাটি খোলা যায় না।

● যখন সার্কিট ব্রেকার এবং উপরের এবং নিম্ন বিচ্ছিন্ন সুইচগুলি উভয়ই বদ্ধ অবস্থায় থাকে, তখন হ্যান্ডেলটিকে "রক্ষণাবেক্ষণ" বা "ব্রেকিং লক" অবস্থানে পরিণত করা যায় না সার্কিট ব্রেকারটির দুর্ঘটনাজনিত উদ্বোধন এড়াতে।

● যখন উপরের এবং নীচের বিচ্ছিন্নতা খোলা না হয়, তখন গ্রাউন্ডিং সুইচটি বন্ধ করা যায় না এবং হ্যান্ডেলটি "সংযোগ বিচ্ছিন্নকরণ এবং লকিং" অবস্থান থেকে "পরিদর্শন" অবস্থানে ঘোরানো যায় না, যা লাইভ গ্রাউন্ড ওয়্যারকে আটকানো থেকে আটকাতে পারে। দ্রষ্টব্য: বিভিন্ন সুইচগিয়ার সমাধান অনুসারে, কিছু সমাধানের কম বিচ্ছিন্নতা নেই, বা নিম্ন বিচ্ছিন্নতা একটি গ্রাউন্ডিং স্যুইচ দ্বারা প্রতিস্থাপন করা হয়, এবং লকআউট এবং প্রাক প্রতিরোধগুলি প্রয়োজনীয়তাগুলি পূরণ করতে পারে।


ইনস্টলেশন আকার এবং বেসিক ডায়াগ্রাম

Installation ইনস্টলেশন ফাউন্ডেশনের জন্য চিত্র (2) দেখুন, ফাউন্ডেশন চ্যানেল ইস্পাত মাটি থেকে 1-3 মিমি প্রসারিত করে, প্রতি মিটার অসমতা 1.5 মিমি অতিক্রম করা উচিত নয় এবং পূর্ণ দৈর্ঘ্য 5 মিমি অতিক্রম করা উচিত নয়।

Foundation ফাউন্ডেশনে সুইচগিয়ারটি ক্রমে রাখুন এবং ইনস্টলেশন অবস্থানটি সামঞ্জস্য করুন M এরপরে এটি এম 12 বোল্ট বা স্পট ওয়েল্ডিংয়ের সাথে পিএক্স করুন এবং এম 8 বোল্টগুলির সাথে সুইচগিয়ারটি শক্ত করুন।

Main মূল বাস এবং প্রাথমিক কেবলগুলি ইনস্টল করতে কভার প্লেটটি বিচ্ছিন্ন করার পরে, টার্মিনালগুলির যোগাযোগের পৃষ্ঠটি নিরপেক্ষ পেট্রোলিয়াম জেলি দিয়ে পরিষ্কার এবং লেপযুক্ত করা উচিত after

Swer গ্রাউন্ডিংটি অনুপস্থিত কিনা তা পরীক্ষা করে দেখুন, গ্রাউন্ডিং লুপটি অবিচ্ছিন্ন কিনা, এবং গ্রাউন্ডিং প্রতিরোধের 10 এর চেয়ে বেশি হওয়া উচিত নয়।

Secondary মাধ্যমিক কেবলটি ইনস্টল করুন। তারটি সুইচগিয়ারের সামনের অংশের নীচ থেকে প্রবর্তিত হয়, পাশের প্রাচীর বরাবর রিলে রুমে প্রবেশ করে এবং টার্মিনাল ব্লকে ট্যাপ করা হয়; ইনস্টলেশন পরে, তারের গর্তটি অবরুদ্ধ করা উচিত।

Swer সুইচগিয়ারের অভ্যন্তরে ধুলো এবং ধ্বংসাবশেষ পরিষ্কার করুন।


বিতরণ তথ্য

সরবরাহকারী যখন প্রস্তুতকারক নিম্নলিখিত নথি এবং সংযুক্তি সরবরাহ করবে:

● শিপিং তালিকা;

● পণ্য মানের শংসাপত্র এবং কারখানা পরীক্ষার প্রতিবেদন;

● ব্যবহারকারী ম্যানুয়াল;

● প্রাসঙ্গিক বৈদ্যুতিক অঙ্কন;

● প্রধান উপাদান ম্যানুয়াল;

● মন্ত্রিপরিষদের দরজা কী, অপারেটিং হ্যান্ডেল এবং চুক্তিতে নির্দিষ্ট খুচরা যন্ত্রাংশ।


স্যুইচ ক্যাবিনেটের আউটলাইন আকার


অর্ডার নির্দেশ

● প্রাথমিক ওয়্যারিং সলিউশন ডায়াগ্রাম এবং প্রাথমিক তারের সমাধান বিন্যাসের ডায়াগ্রাম।

● মাধ্যমিক সার্কিট স্কিম্যাটিক ডায়াগ্রাম, ওয়্যারিং ডায়াগ্রাম, টার্মিনাল ওয়্যারিং ডায়াগ্রাম।

Primary প্রাথমিক এবং মাধ্যমিক সরঞ্জামের তালিকা।

● স্যুইচ ক্যাবিনেটের বিন্যাস এবং বাস এবং কেবল ট্রে অবস্থান।

● দয়া করে অতিরিক্ত অংশ এবং সরঞ্জামগুলির যে কোনও বিশেষ পরিষেবা শর্তের জন্য আমাদের সংস্থার সাথে আলোচনা করুন।
