সাঁজোয়া অপসারণযোগ্য এসি মেটাল-ঘেরা সুইচগিয়ার
  • সাঁজোয়া অপসারণযোগ্য এসি মেটাল-ঘেরা সুইচগিয়ারসাঁজোয়া অপসারণযোগ্য এসি মেটাল-ঘেরা সুইচগিয়ার

সাঁজোয়া অপসারণযোগ্য এসি মেটাল-ঘেরা সুইচগিয়ার

চীনে অবস্থিত একটি নেতৃস্থানীয় প্রস্তুতকারক হিসাবে, Keeya গর্বিতভাবে সাঁজোয়া অপসারণযোগ্য AC মেটাল-এনক্লোসড সুইচগিয়ারের সাথে পরিচয় করিয়ে দেয়—একটি কাস্টমাইজযোগ্য সমাধান যা সাশ্রয়ী মূল্যের সাথে অত্যাধুনিক প্রযুক্তির সমন্বয় করে। Keeya-তে, আমরা উপযোগী সমাধানের গুরুত্ব বুঝতে পারি এবং কাস্টমাইজেশনের প্রতি আমাদের প্রতিশ্রুতি এই সুইচগিয়ারের ডিজাইনে দৃষ্টান্তমূলক।

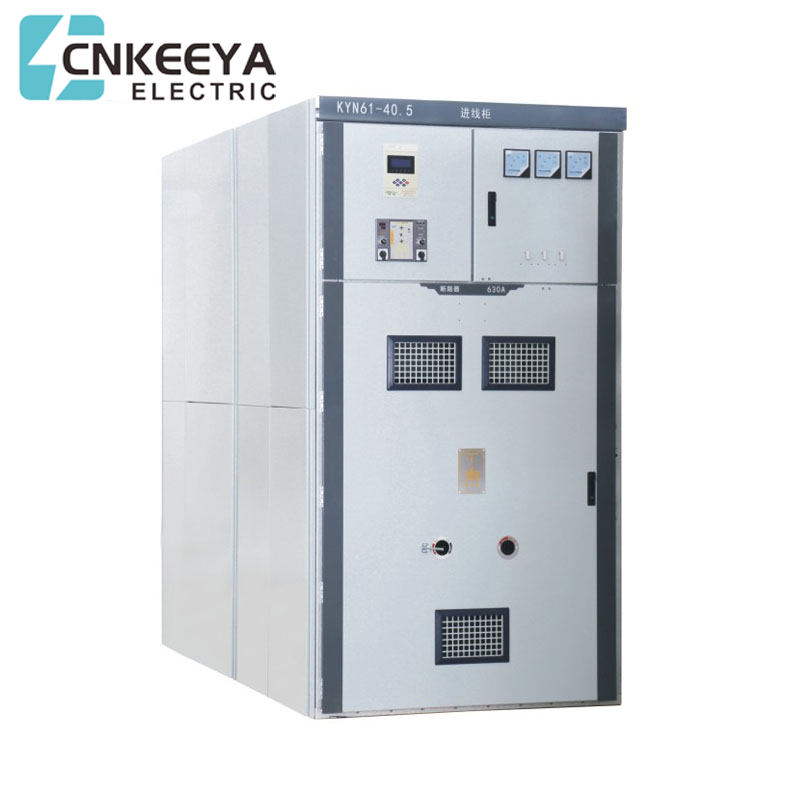

মডেল: KYN61-40.5KV Switchgear

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

Keeya, চীনের একজন বিশিষ্ট নির্মাতা, গর্বিতভাবে আর্মার্ড রিমুভেবল AC মেটাল-এনক্লোসড সুইচগিয়ার-এর সাথে পরিচয় করিয়ে দিচ্ছে—একটি বহুমুখী এবং কাস্টমাইজযোগ্য সমাধান যা শক্তিশালী শক্তি বিতরণের জন্য ডিজাইন করা হয়েছে। নির্মাতা হিসেবে, Keeya আমাদের ক্লায়েন্টদের অনন্য চাহিদা মেটাতে কাস্টমাইজেশনের উপর জোর দেয়। উপযোগী সমাধান প্রদানের জন্য আমাদের প্রতিশ্রুতি সামর্থ্যের প্রতি আমাদের উত্সর্গ দ্বারা মেলে। আর্মার্ড রিমুভেবল এসি মেটাল-এনক্লোজড সুইচগিয়ার কম দামে উচ্চ-মানের পণ্য সরবরাহ করার প্রতিশ্রুতি প্রতিফলিত করে। এটি তাদের সুইচগিয়ার সলিউশনে নমনীয়তা এবং খরচ-কার্যকারিতা উভয়ের জন্যই কেইয়াকে একটি বিশ্বস্ত পছন্দ করে তোলে, বিভিন্ন অ্যাপ্লিকেশনে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।


KYN61-40.5 (Z) সাঁজোয়া অপসারণযোগ্য AC ধাতব-ঘেরা সুইচগিয়ার (এর পরে সুইচগিয়ার হিসাবে উল্লেখ করা হয়েছে) হল 40.5KV এর রেটেড ভোল্টেজ সহ AC 50Hz থ্রি ফেজের ইনডোর পাওয়ার ডিস্ট্রিবিউশন সরঞ্জামগুলির একটি সম্পূর্ণ সেট৷ এটি প্রধানত পাওয়ার প্ল্যান্ট এবং সাব প্ল্যান্টের জন্য ব্যবহৃত হয় শিল্প এবং খনির উদ্যোগগুলি বৈদ্যুতিক শক্তি গ্রহণ এবং বিতরণ করে যাতে সার্কিটকে সুরক্ষা এবং নিরীক্ষণ নিয়ন্ত্রণ করতে পারে এবং এটি ঘন ঘন অপারেশনের জায়গাগুলির জন্যও ব্যবহার করা যেতে পারে৷ সুইচগিয়ারটি GB3906-2006, GB/T11022-2011 এবং DL/T404 এর মান পূরণ করে -2018


প্রধান বৈশিষ্ট্য

● মন্ত্রিসভা কাঠামো একত্রিত প্রকার গ্রহণ করে, এবং সার্কিট ব্রেকার হ্যান্ডকার্ট বোর টাইপ গঠন গ্রহণ করে;

● এটি একটি নতুন ধরনের কম্পোজিট ইনসুলেটেড ভ্যাকুয়াম সার্কিট ব্রেকার এবং ভাল বিনিময়যোগ্যতা এবং সহজ প্রতিস্থাপনের বৈশিষ্ট্যগুলির সাথে সজ্জিত করে;

● হ্যান্ডকার্ট ফ্রেমে একটি স্ক্রু নাট পুশিং মেকানিজম ইনস্টল করা আছে, যা সহজেই হ্যান্ডকার্টটিকে সরাতে পারে এবং প্রপালশন কাঠামোর ক্ষতি থেকে ভুল অপারেশন প্রতিরোধ করতে পারে;

● মন্ত্রিসভা দরজা বন্ধ হলে সমস্ত অপারেশন করা যেতে পারে;

● প্রধান সুইচ, হ্যান্ডকার্ট এবং সুইচ ক্যাবিনেটের দরজার মধ্যে ইন্টারলকিং "Pve প্রতিরোধ" ফাংশন পূরণ করতে বাধ্যতামূলক যান্ত্রিক লকিং পদ্ধতি গ্রহণ করে;

● তারের ঘরে পর্যাপ্ত স্থান রয়েছে এবং একাধিক তারের সাথে সংযোগ করতে পারে;

● দ্রুত গ্রাউন্ডিং সুইচ গ্রাউন্ডিং এবং শর্ট সার্কিট বন্ধ করার জন্য ব্যবহৃত হয়;

● কেসিংয়ের সুরক্ষা স্তর হল IP3X, এবং সুরক্ষা স্তর হল IP2X যখন হ্যান্ডকার্ট ঘরের দরজা খোলা থাকে;

● পণ্যটি GB3906-2006, DL/T404-2018 মেনে চলে এবং আন্তর্জাতিক IEC298 মানকে বোঝায়।


পরিষেবা শর্ত

● পরিবেষ্টিত তাপমাত্রা: উপরের সীমা+40℃, এবং 24 ঘন্টার মধ্যে পরিমাপ করা গড় মান 35℃, নিম্ন সীমা-10℃ অতিক্রম করে না;

● উচ্চতা: সমুদ্রপৃষ্ঠ থেকে 1000 মিটারের বেশি নয়;

● আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95% এর বেশি নয়, মাসিক গড় 90% এর বেশি নয়;

● ভূমিকম্পের তীব্রতা: 8 ডিগ্রির বেশি নয়;

● জলীয় বাষ্পের চাপ: দৈনিক গড় 2.2kPa-এর বেশি নয় এবং মাসিক গড় 1.8kPa-এর বেশি নয়;

● আশেপাশের পরিবেশ: কোনো প্রাক বা বিস্ফোরণের ঝুঁকি নেই, কোনো গুরুতর দূষণ নেই, কোনো রাসায়নিক ক্ষয় বা হিংসাত্মক কম্পন নেই।


টেকনিক্যাল প্যারামিটার

ভ্যাকুয়াম সুইচ ক্যাবিনেটের প্রধান প্রযুক্তিগত প্যারামিটার

না. আইটেম ইউনিট মান
1 রেটেড ভোল্টেজ কেভি 40.5
2 রেট করা বর্তমান A 1250 1600 2000
3 রেটেড ফ্রিকোয়েন্সি Hz 50
4 রেট সংক্ষিপ্ত সময় বর্তমান সহ্য করা kA 20 25 31.5
5 রেটেড পিক বর্তমান সহ্য করে kA 50 63 80
6 রেটেড পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে কেভি 95/1 মিনিট
7 রেটেড বজ্রপাত ভোল্টেজ সহ্য করে কেভি 185
8 রেট শর্ট সার্কিট সময়কাল s 4
9 সুরক্ষা স্তর kA IP3X


ভ্যাকুয়াম সার্কিট ব্রেকার প্রধান প্রযুক্তিগত পরামিতি

না. আইটেম ইউনিট মান
1 রেটেড ভোল্টেজ কেভি 40.5
2 রেটেড ফ্রিকোয়েন্সি Hz 50
3 রেটেড পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে কেভি 95/1 মিনিট
4 রেটেড বজ্রপাত ভোল্টেজ সহ্য করে কেভি 185
5 রেট করা বর্তমান A 1250 1600 2000
6 রেট সংক্ষিপ্ত সময় বর্তমান সহ্য করা kA 20 25 31.5
7 রেট শর্ট সার্কিট ব্রেকিং কারেন্ট kA 20 25 31.5
8 রেটেড পিক বর্তমান সহ্য করে kA 50 63 80
9 রেট শর্ট সার্কিট সময়কাল মাইক্রোসফট 4
10 খোলার সময় মাইক্রোসফট 30≤t≤60
11 বন্ধের সময় মাইক্রোসফট 50≤t≤60
12 রেট শর্ট সার্কিট ব্রেকিং বর্তমান সময় সময় 20
13 যান্ত্রিক জীবন সময় 10000


সুইচ ক্যাবিনেট ইনস্টলেশন

● বৈদ্যুতিক ঘরের উচ্চতা:≥4500 মিমি;

● ক্যাবিনেটের পিছনে এবং প্রাচীরের মধ্যে দূরত্ব:≥1500 মিমি;

● ফাউন্ডেশন ফ্রেমের সমতলতা: ≤ 1mm/m²;

● ফাউন্ডেশনের এমবেডেড চ্যানেল ইস্পাত মাটির উপরে 3 মিমি এর বেশি হবে না;

● এটি বোল্টিং বা ঢালাই দ্বারা ফাউন্ডেশনে Pxed করা যেতে পারে; সুইচগিয়ারের ওজন প্রায় 1800 কেজি;

● সুইচগিয়ার অপারেটিং করিডোরের প্রস্থ (একক কলাম): ≥3000 মিমি, ডাবল কলাম (মুখোমুখি)≥4000 মিমি।


আদেশ নির্দেশ

অর্ডার করার সময় দয়া করে উল্লেখ করুন:

● প্রধান সার্কিট সলিউশন নম্বর, উদ্দেশ্য, একক লাইন সিস্টেম ডায়াগ্রাম, বিন্যাস ডায়াগ্রাম এবং ডিস্ট্রিবিউশন রুম লেআউট ডায়াগ্রাম;

● অক্জিলিয়ারী সার্কিট তারের পরিকল্পিত চিত্র, টার্মিনাল বিন্যাস চিত্র;

● সুইচগিয়ারে বৈদ্যুতিক উপাদানের ধরন, স্পেসিফিকেশন এবং পরিমাণ;

● সুইচগিয়ার এবং অন্যান্য ল্যাচিং এবং স্বয়ংক্রিয় ডিভাইসগুলির নিয়ন্ত্রণ, পরিমাপ এবং সুরক্ষা ফাংশনগুলির জন্য প্রয়োজনীয়তা;

● যদি সুইচগিয়ার বা ইনকামিং লাইন ক্যাবিনেটের মধ্যে বাস ট্রে সংযোগের প্রয়োজন হয়, ডেটা যেমন বাস ট্রে-র রেট বহন ক্ষমতা, বাস ট্রে-এর স্প্যান এবং মাটি থেকে উচ্চতা প্রদান করা হবে;

● যখন আনুষাঙ্গিক এবং খুচরা যন্ত্রাংশ প্রয়োজন হয়, মডেল এবং পরিমাণ সামনে রাখা উচিত;

● বিশেষ পরিবেশগত পরিস্থিতিতে ব্যবহৃত সুইচগিয়ার অর্ডার করার সময় বিস্তারিতভাবে উল্লেখ করা উচিত।
