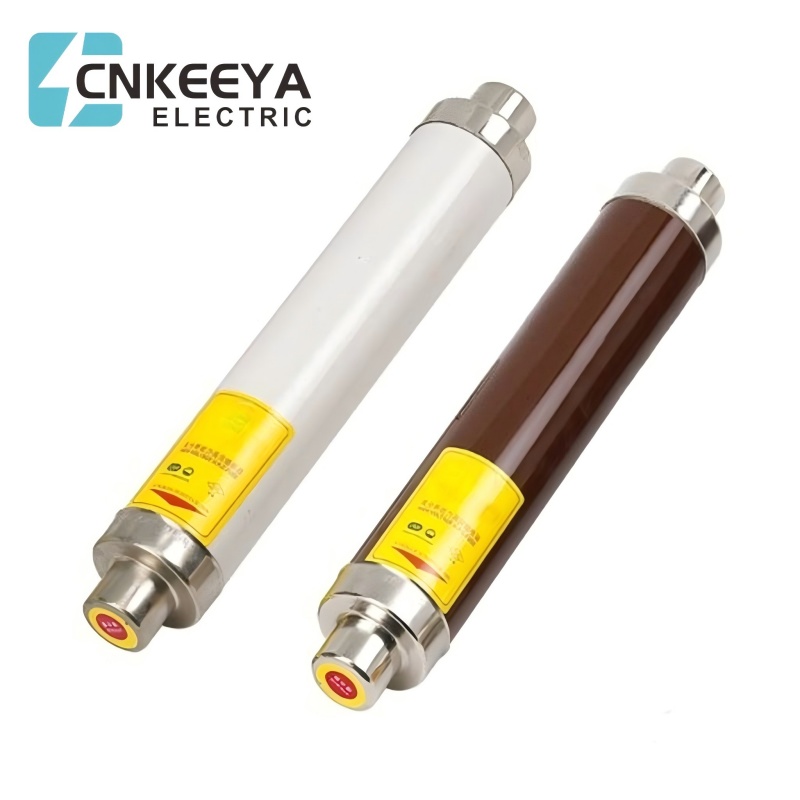

উচ্চ ভোল্টেজ ফিউজ ডিআইএন বর্তমান সীমাবদ্ধ ফিউজ এক্সআরএনটি 63 এ এইচআরসি ফিউজ আইইসি 60282 12 কেভি 24 কেভি 36 কেভি

উচ্চ ভোল্টেজ ফিউজ ডিআইএন বর্তমান সীমাবদ্ধ ফিউজ এক্সআরএনটি 63 এ এইচআরসি ফিউজ আইইসি 60282 12 কেভি 24 কেভি 36 কেভি

এইচআরসি ফিউজ (উচ্চ ফাটল ক্ষমতা ফিউজ) হ'ল এক ধরণের ফিউজ, যেখানে ফিউজ তারটি একটি নির্দিষ্ট সময়কালে একটি শর্ট সার্কিট স্রোত বহন করে।

যদি দোষটি সার্কিটের মধ্যে ঘটে তবে তা বন্ধ হয়ে যায়। এইচআরসি ফিউজ গ্লাস দিয়ে তৈরি করা হয় অন্যথায় কিছু অন্য ধরণের রাসায়নিক যৌগ। বায়ুমণ্ডল থেকে বায়ু এড়াতে ফিউজের ঘেরটি শক্তভাবে বন্ধ করা যায়। ফিউজের উভয় পাশে, সিরামিক ঘেরটি একটি ধাতব ক্যাপ দিয়ে তৈরি করা হয় যা ফিউজিবল রৌপ্য তারের সাথে ঝালাই করা হয়। এর ঘেরে এমন কিছু জায়গা অন্তর্ভুক্ত রয়েছে যা তারের দ্বারা ঘিরে থাকে অন্যথায় ফিউজের উপাদান।

সাধারণ পরিস্থিতিতে, ফিউজের মাধ্যমে স্রোতের প্রবাহ উপাদানটিকে নরম করার জন্য পর্যাপ্ত শক্তি সরবরাহ করে না। যদি বিশাল কারেন্টটি ফিউজের মধ্য দিয়ে প্রবাহিত হয় তবে ফল্ট কারেন্ট ক্লাইম্যাক্স অর্জনের আগে এটি ফিউজের উপাদানটি গলে যায়।

যখন ফিউজটি একটি ওভারলোড অবস্থায় থাকে, তখন ফিউজের উপাদানটি ফুঁকবে না তবে যদি এই শর্তটি বর্ধিত সময়ের জন্য বিদ্যমান থাকে তবে ইউটেক্টিকের মতো উপাদানগুলি ফিউজের উপাদানটি দ্রবীভূত করবে এবং ভেঙে দেবে। যখন ফিউজটি শর্ট সার্কিট অবস্থায় থাকে, তখন ফিউজ উপাদানটির পাতলা অংশগুলি কম অঞ্চলটি দ্রুত দ্রবীভূত হবে এবং ইউটেক্টিক উপাদানগুলির আগে ভেঙে যাবে।

সুতরাং এইচআরসি ফিউজের উপাদানগুলির মধ্যে সীমাবদ্ধতাগুলি সরবরাহ করার কারণ এটি।

এইচআরসি ফিউজ নির্মাণে এমন একটি উপাদান অন্তর্ভুক্ত থাকে যা সিরামিকের মতো উচ্চ তাপ প্রতিরোধী শরীর থাকে। এই সিরামিক বডিটিতে ধাতব-শেষ ক্যাপগুলি অন্তর্ভুক্ত রয়েছে যা রৌপ্য-বর্তমান বহন করে এমন একটি উপাদান দিয়ে ld ালাই করা হয়।

ফিউজ বডিটির অভ্যন্তরীণ স্থানটি একটি ফিলিং পাউডার উপাদান দ্বারা ভরাট হয়। এখানে এটিতে ব্যবহৃত উপাদানগুলি হ'ল কোয়ার্টজ, প্লাস্টার অফ প্যারিস, ধুলো, মার্বেল, চক ইত্যাদি so তাই এই কারণেই বর্তমানের প্রবাহটি উত্তপ্ত হতে পারে না। উত্পন্ন তাপ গলানো উপাদানকে বাষ্প করে। রাসায়নিক বিক্রিয়া ভরাট শক্তি এবং রৌপ্য বাষ্পের মধ্যে ঘটে যার ফলে উচ্চ প্রতিরোধের উপাদানগুলি ফিউজের মধ্যে চাপ হ্রাস করতে সহায়তা করে।

সাধারণত, তামা বা রৌপ্যটি কম নির্দিষ্ট প্রতিরোধের কারণে ফিউজ উপাদান হিসাবে ব্যবহৃত হয়। এই উপাদানটির সাধারণত দুটি বা ততোধিক বিভাগ থাকে। ফিউজ উপাদানটিতে সাধারণত দুটি বা ততোধিক বিভাগ থাকে যা টিনের জয়েন্টগুলির মাধ্যমে সংযুক্ত থাকে। টিনের গলনাঙ্কটি 2400 সেন্টিগ্রেড যা 980 ডিগ্রি সেন্টিগ্রেডের সিলভার গলে যাওয়ার চেয়ে কম। এইভাবে টিনের জয়েন্টগুলির গলনাঙ্কটি শর্ট সার্কিট এবং ওভারলোডের শর্তে উচ্চ তাপমাত্রা পাওয়া থেকে ফিউজ বন্ধ করে দেয়।
