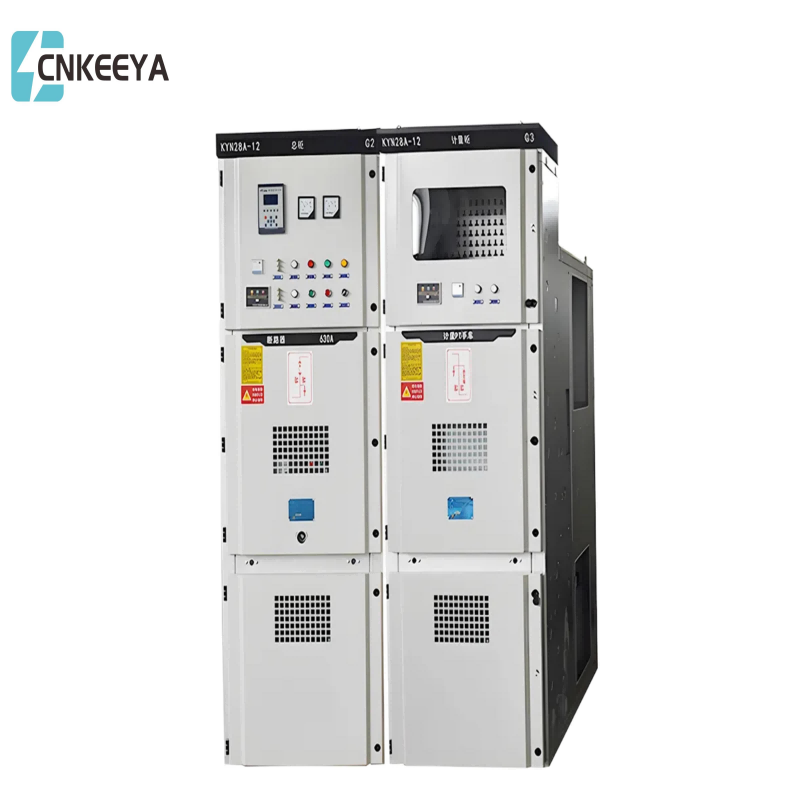

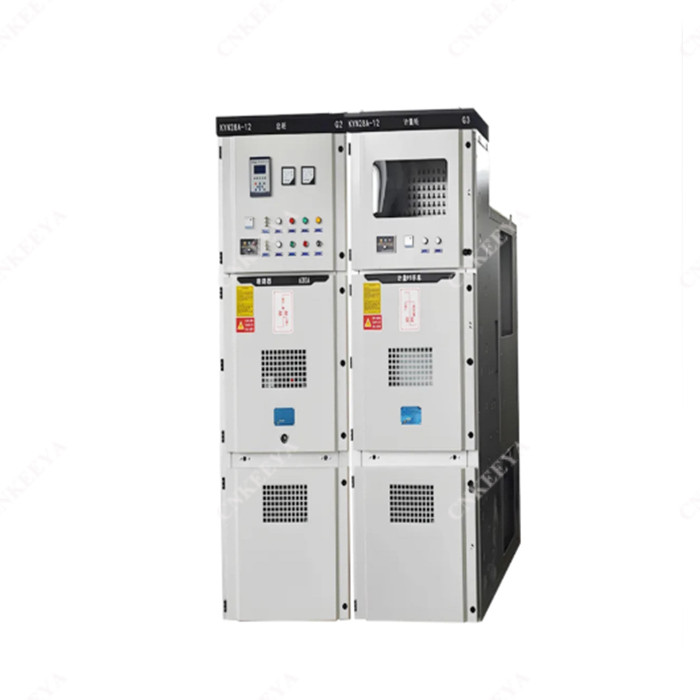

KYN28-24KV সুইচগিয়ার
  • KYN28-24KV সুইচগিয়ারKYN28-24KV সুইচগিয়ার

KYN28-24KV সুইচগিয়ার

Keeya, বৈদ্যুতিক শিল্পের একজন স্বনামধন্য প্রস্তুতকারক, গর্বিতভাবে KYN28-24KV সুইচগিয়ার উপস্থাপন করে—একটি উচ্চ-মানের সমাধান যা সর্বোত্তম বিদ্যুৎ বিতরণের জন্য ডিজাইন করা হয়েছে। খরচ-কার্যকারিতার প্রতি আমাদের প্রতিশ্রুতি এই সুইচগিয়ারের প্রতিযোগিতামূলক মূল্যের মধ্যে স্পষ্ট।

মডেল: KYN28-24KV

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

প্রস্তুতকারক হিসাবে, Keeya কম দামে শীর্ষস্থানীয় পণ্য সরবরাহকে অগ্রাধিকার দেয়, এটি নিশ্চিত করে যে আমাদের ক্লায়েন্টরা গুণমান এবং সামর্থ্য উভয় থেকে উপকৃত হয়। KYN28-24KV সুইচগিয়ার কার্যক্ষমতার সাথে আপস না করেই সাশ্রয়ী সমাধান প্রদানের জন্য আমাদের উত্সর্গের একটি প্রমাণ হিসাবে দাঁড়িয়েছে, এটি বিভিন্ন অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য এবং বাজেট-বান্ধব সুইচগিয়ার বিকল্পগুলির জন্য এটিকে একটি পছন্দের পছন্দ করে তুলেছে৷


এই পণ্যটি নিম্নলিখিত মানগুলি পূরণ করে: GB3906-20063.6-40.5KV AC ধাতব-ঘেরা সুইচগিয়ার এবং কন্ট্রোলগিয়ার*, GB/T11022 উচ্চ ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ারের জন্য সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা', IEC62271200 মেটাল ভোল্টার রেটেড মেটাল ভোল্টেজের উপরে kv এবং 52'র নিচে, DL/T404 'ইনডোর এসি হাই ভোল্টেজ সুইচগিয়ারের জন্য প্রযুক্তিগত শর্তাবলী অর্ডার করা'।


KYN28-24

সাঁজোয়া অপসারণযোগ্য এসি মেটাল-ঘেরা সুইচগিয়ার

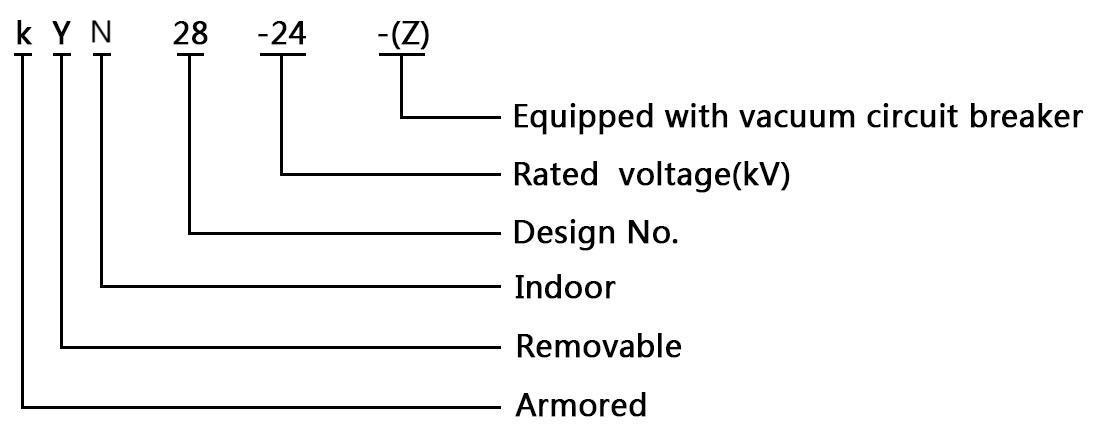

মডেল এবং অর্থ


পরিষেবা শর্ত

পরিবেষ্টিত বায়ু তাপমাত্রা: সর্বোচ্চ তাপমাত্রা 40℃, সর্বনিম্ন তাপমাত্রা -15℃;

● আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95% এর বেশি নয়, দৈনিক গড় বাষ্প চাপ 2.2kPa এর বেশি নয়, মাসিক গড় 90% এর বেশি নয়, মাসিক গড় বাষ্প চাপ 1.8kPa এর বেশি নয়;

● উচ্চতা: 1000m এবং নীচে;

ভূমিকম্পের তীব্রতা: 8 ডিগ্রির বেশি নয়;

● আশেপাশের বায়ু ক্ষয়কারী বা ক্ষয়যোগ্য গ্যাস, জলীয় বাষ্প এবং অন্যান্য সুস্পষ্ট দূষণ থেকে মুক্ত হওয়া উচিত;

● কোন ঘন ঘন হিংসাত্মক কম্পন নেই;

GB3906-এ নির্দিষ্ট করা স্বাভাবিক পরিবেশগত অবস্থার অতিরিক্ত ব্যবহারের জন্য, এটি ব্যবহারকারী এবং প্রস্তুতকারকের মধ্যে আলোচনা করা উচিত।


টেকনিক্যাল প্যারামিটার

আইটেম

ইউনিট

মান

রেট ভোল্টেজ, বৈদ্যুতিক একক বিশেষ

কেভি

24

রেট ফ্রিকোয়েন্সি

Hz

50

সার্কিট ব্রেকারের রেট করা বর্তমান

A

630,1250,1600,2000,2500,3150,4000

রেট সুইচ ক্যাবিনেটের বর্তমান

A

630,1250,1600,2000,2500,3150,4000

রেট ডায়নামিক কারেন্ট(4s)

kA

16,20,25,31.5,40,50

রেট স্থির বর্তমান (শিখর)

kA

40,50,63,80,100,125

রেট শর্ট সার্কিট ব্রেকিং কারেন্ট

kA

16,20,25,31.5,40,50

রেট শর্ট সার্কিট তৈরীর বর্তমান

kA

40,50,63,80,100,125


1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে

মেরু-মেরু, মেরু-পৃথিবী

কেভি

65

জুড়ে বিচ্ছিন্ন দূরত্ব

কেভি

79

বজ্রপাত

সহ্য করা ভোল্টেজ (শিখর)

মেরু-মেরু, মেরু-পৃথিবী

কেভি

125

জুড়ে বিচ্ছিন্ন দূরত্ব

কেভি

145

সুরক্ষা স্তর


জন্য IP4X ঘের, জন্য IP2X বিচ্ছিন্ন ঘর এবং সার্কিট ব্রেকার রুম খোলা

দ্রষ্টব্য: CT এর শর্ট-সার্কিট ক্ষমতা আলাদাভাবে বিবেচনা করা উচিত।


KYN28-24

সাঁজোয়া অপসারণযোগ্য এসি মেটাল-ঘেরা সুইচগিয়ার

পণ্য কাঠামোগত বৈশিষ্ট্য

সুইচগিয়ার গঠন (চিত্র 1 দেখুন)।

সম্পূর্ণরূপে ধাতব সাঁজোয়া, একত্রিত কাঠামো, বিস্তৃত সমন্বয় সমাধান।

● ক্যাবিনেট বডি আমদানি করা অ্যালুমিনিয়াম এবং দস্তা প্রলিপ্ত পাতলা ইস্পাত প্লেট দিয়ে তৈরি, MINGE মেশিন টুল দ্বারা প্রক্রিয়াকৃত, উন্নত মাল্টি-এজ ফোল্ডিং প্রযুক্তি গ্রহণ করে, রিভেট নাট এবং উচ্চ-শক্তির বোল্টের সাথে সংযুক্ত, উচ্চ নির্ভুলতা সহ, হালকা ওজনের, উচ্চ শক্তি এবং শক্তিশালী অংশের বহুমুখিতা।

● lt VS1-24 সিরিজ বা আমদানি করা VD4 সিরিজ ভ্যাকুয়াম সার্কিট ব্রেকার দিয়ে সজ্জিত করা যেতে পারে, বিস্তৃত প্রয়োগযোগ্যতা, উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ রক্ষণাবেক্ষণ বিনামূল্যে বছর।

● হ্যান্ডকার্টটি কাজ এবং পরীক্ষার অবস্থানে সজ্জিত, এবং প্রতিটি অবস্থান পজিশনিং এবং ডিসপ্লে ডিভাইস দিয়ে সজ্জিত, যা নিরাপদ এবং নির্ভরযোগ্য।

● সমস্ত ধরণের হ্যান্ডকার্ট মডুলার বিল্ডিং ব্লক অনুযায়ী পরিবর্তন করা যেতে পারে, নিশ্চিত করে যে একই প্রজাতির হ্যান্ডকার্ট অবাধে বিনিময়যোগ্য হতে পারে এবং বিভিন্ন প্রজাতির হ্যান্ডকার্ট কখনই প্রবেশ করতে পারে না।

● গ্রাউন্ড সুইচ ইনস্টলেশন মোড

ক. ক্যাবিনেটের দ্বিমুখী রক্ষণাবেক্ষণের সুবিধার জন্য ক্যাবিনেটের মাঝখানের অংশে (সামনে-মাউন্ট করা টাইপ) ইনস্টল করা হয়েছে।

b. দেওয়ালের বিরুদ্ধে স্থান বাঁচাতে ক্যাবিনেটের পিছনে (পিছনের ধরণ) ইনস্টল করা হয়েছে।

● বর্তমান ট্রান্সফরমার ইনস্টলেশন পদ্ধতি:

ক. ক্যাবিনেটের পিছনে কেবল ঘরের সামনে ইনস্টল করা হয়েছে।

b. বড় নমন প্লেটের নীচে উত্তোলিত।

● তারের ঘরে 9টি পর্যন্ত একক-কোর তারগুলি ইনস্টল করা যেতে পারে৷

● প্রতিটি উচ্চ চাপ কক্ষে ব্যক্তিগত নিরাপত্তা নিশ্চিত করার জন্য একটি চাপ ত্রাণ চ্যানেল রয়েছে।

● অত্যন্ত নির্ভরযোগ্য ইন্টারলকিং ডিভাইস সম্পূর্ণরূপে "পাঁচ-প্রতিরোধ" এর নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।

● হ্যান্ডকার্টটি বিশেষ ট্রাক দ্বারা পরিবহণ করা হয়, যা হালকা এবং কার্যকরী।

● সামনে এবং পিছনের দরজাগুলি পর্যবেক্ষণ জানালা দিয়ে সজ্জিত, যা সহজেই গৃহমধ্যস্থ উপাদানগুলির কাজের অবস্থা পর্যবেক্ষণ করতে পারে৷


KYN28-24

সাঁজোয়া অপসারণযোগ্য এসি মেটাল-ঘেরা সুইচগিয়ার

ক্যাবিনেটের রূপরেখার আকার পরিবর্তন করুন

KYN28-24

উঃ বাস কামরা

B. সার্কিট ব্রেকার হ্যান্ডকার্ট রুম

C. ক্যাবল রুম

D. রিলে ইন্সট্রুমেন্ট রুম

1. ঘের

2. শাখা বাস

3. বাস বুশিং

4. প্রধান বাস

5. স্থায়ী যোগাযোগ

6. স্থায়ী যোগাযোগ বাক্স

7. বর্তমান ট্রান্সফরমার

8. গ্রাউন্ড সুইচ

9. তারের

10. গ্রেফতারকারী

11. প্রধান বাস গ্রাউন্ডিং

12। একত্রিত পার্টিশন প্লেট

13. পার্টিশন প্লেট(ভালভ)

14. সেকেন্ডারি প্লাগ

15. সার্কিট ব্রেকার হ্যান্ডকার্ট

16. গরম করার যন্ত্র

17. অপসারণযোগ্য টাইপ অনুভূমিক পার্টিশন প্লেট

18. গ্রাউন্ড সুইচ অপারেটিং মেকানসিম

19. বেস প্লেট

20. চাপ ত্রাণ ডিভাইস

21. নিয়ন্ত্রণ কন্ডাক্টর খাঁজ


আদেশ নির্দেশ

● প্রধান সার্কিট সমাধান অঙ্কন নম্বর, উদ্দেশ্য এবং একক-লাইন সিস্টেম অঙ্কন, রেটেড ভোল্টেজ, রেট করা বর্তমান, রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট, ডিস্ট্রিবিউশন রুম লেআউট এবং সুইচগিয়ার বিন্যাস এবং কনপিগুরেশন অঙ্কন ইত্যাদি।

● সুইচগিয়ার নিয়ন্ত্রণ, পরিমাপ এবং সুরক্ষা ফাংশন প্রয়োজনীয়তা এবং অন্যান্য লকিং এবং স্বয়ংক্রিয় ডিভাইস প্রয়োজনীয়তা।

● সুইচগিয়ারে প্রধান বৈদ্যুতিক উপাদানগুলির মডেল, স্পেসিফিকেশন এবং পরিমাণ।

● যদি সুইচগিয়ার বা ইনকামিং লাইন ক্যাবিনেটের মধ্যে বুস্ট্রে সংযোগের প্রয়োজন হয়, স্পেসিপিক প্রয়োজনীয়তা যেমন বুস্ট্রের রেট বহন ক্ষমতা, বুস্ট্রের স্প্যান এবং মাটি থেকে উচ্চতা প্রদান করা হবে।

● বিশেষ পরিবেশগত পরিস্থিতিতে ব্যবহৃত সুইচগিয়ার অর্ডার করার সময় উল্লেখ করা উচিত।
