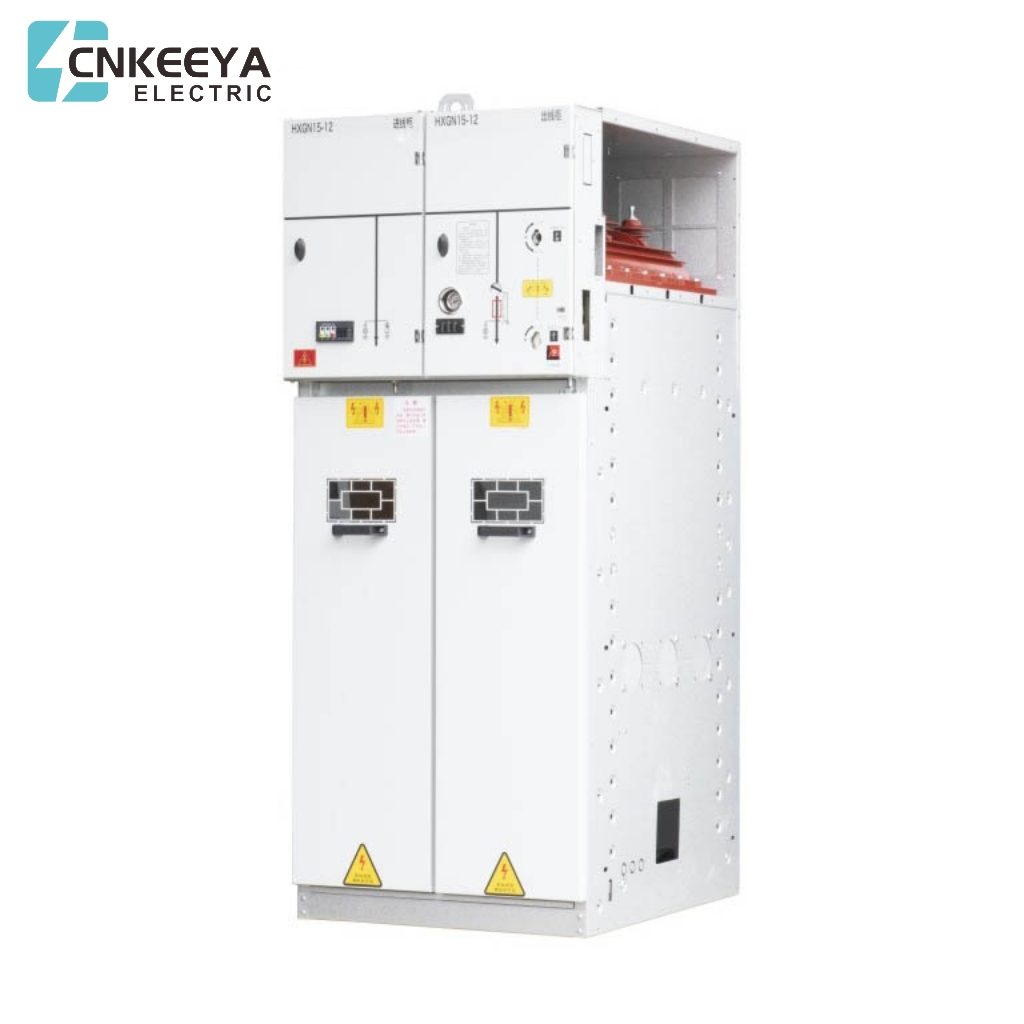

বক্স টাইপ ফিক্সড মেটাল-ঘেরা সুইচগিয়ার

প্রস্তুতকারক হিসাবে, খরচ-কার্যকারিতার উপর আমাদের জোর নিশ্চিত করে যে ক্লায়েন্টরা তাদের বাজেটের সাথে আপস না করেই উচ্চ মানের পণ্য গ্রহণ করে। Keeya-এর বক্স টাইপ ফিক্সড মেটাল-এনক্লোসড সুইচগিয়ার অর্থনৈতিক অথচ মজবুত সমাধান প্রদানের প্রতি আমাদের নিবেদনের উদাহরণ দেয়, যা বিভিন্ন অ্যাপ্লিকেশনে সাশ্রয়ী ও নির্ভরযোগ্য সুইচগিয়ার সলিউশন খুঁজছেন তাদের জন্য এটি একটি পছন্দের পছন্দ।

HXGN15-12 বক্স টাইপ Pxed মেটাল ঘেরা রিং প্রধান ইউনিট (সংক্ষেপে ing প্রধান ইউনিট) AC 50Hz এর পাওয়ার সিস্টেমের জন্য উপযুক্ত, 12kV t's ব্যাপকভাবে ইন্ডাস্ট্রিল্যান্ডে দুষ্ট তারের রিং নেটওয়ার্ক এবং পাওয়ার সাপ্লাই টার্মিনালে ব্যবহৃত হয়। ছোট সেকেন্ডারি সাবস্টেশন, সুইচিং স্টেশন, শহুরে আবাসিক বিতরণ, শিল্প ও খনির উদ্যোগ, শপিং মল, বিমানবন্দর, পাতাল রেল, বায়ু বিদ্যুৎ উৎপাদন, হাসপাতাল, স্টেডিয়াম, রেলওয়ে এবং অন্যান্য জায়গাগুলির জন্য বিশেষভাবে উপযুক্ত।

পরিষেবা শর্ত

● উচ্চতা: ≤ 1000m (অর্ডার করার সময় বিশেষ প্রয়োজনীয়তা লক্ষ করা যেতে পারে, বর্তমানে 5200m উচ্চতায় 6 টি গ্রুপ কাজ করছে)।

● পরিবেষ্টিত তাপমাত্রা: -35℃~+45℃, সর্বোচ্চ দৈনিক গড় তাপমাত্রার পার্থক্য ≤ 25°C। গড় দৈনিক আপেক্ষিক আর্দ্রতা 95% এর বেশি হবে না, এবং গড় মাসিক আপেক্ষিক আর্দ্রতা 90% এর বেশি হবে না।

● ভূমিকম্প ক্ষমতা: 8 ডিগ্রী।

● কোনও তীব্র কম্পন এবং প্রভাবের জায়গায় এবং কোনও প্রাক, রাসায়নিক ক্ষয় বা বিস্ফোরণের ঝুঁকি নেই।

এক্সিকিউটিভ স্ট্যান্ডার্ড

● GB3906-2006 অল্টারনেটিং-কারেন্ট ধাতু-ঘেরা সুইচগিয়ার এবং কন্ট্রোলগিয়ার 3.6kV এর উপরে এবং 40.5kV পর্যন্ত এবং সহ রেট করা ভোল্টেজের জন্য

● IEC 60298 A.C.ধাতু-ঘেরা সুইচগিয়ার এবং কন্ট্রোলগিয়ার 1kV এর উপরে এবং 52 kV সহ রেট করা ভোল্টেজের জন্য

● GB/T 11022-2011 উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার মানগুলির জন্য সাধারণ স্পেসিফিকেশন

পণ্যের বৈশিষ্ট্য

সুন্দর এবং কমপ্যাক্ট চেহারা, মন্ত্রিসভা সমাবেশের পরে শেলের সুরক্ষা স্তর IP3X এর চেয়ে বেশি।

● উপরের এবং নীচের ইউনিটগুলি মডুলার এবং ইনস্টল এবং বজায় রাখা সহজ।

● ক্যাবিনেট র্যাক ক্যাবিনেটের শক্তি নিশ্চিত করতে riveted গঠন গ্রহণ করে।

● গৌণ উপাদানগুলি মাউন্ট করার জন্য lnintegrated লো ভোল্টেজ রুম এবং আরও সেকেন্ডারি সুরক্ষা ইউনিট মাউন্ট করার জন্য একটি বর্ধিত মিটার রুম। ইনস্টলেশনের জন্য চাপ ত্রাণ চ্যানেল উপলব্ধ.

● lt ভাল অর্থনৈতিক দক্ষতা এবং নির্ভরযোগ্যতা সহ, SF6 গ্যাস উত্তাপ রক্ষণাবেক্ষণ-মুক্ত লোড সুইচ গ্রহণ করে। চালানো সহজ.

● একটি সম্পূর্ণ প্রাক-প্রতিরোধ ইন্টারলক ডিভাইসের সাথে, উচ্চ ইনস্টলেশন কর্মক্ষমতা।

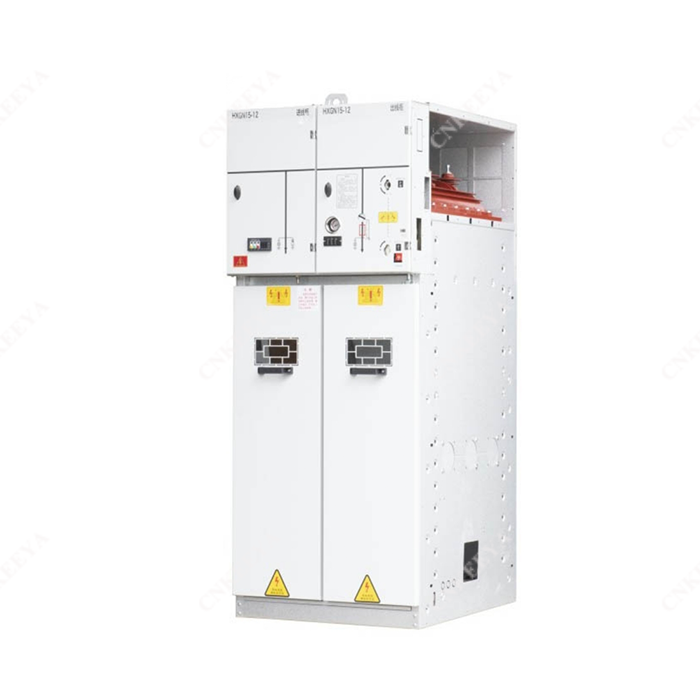

HXGN15-12

বক্স-টাইপ ফিক্সড মেটাল-ঘেরা সুইচগিয়ার

পণ্যের গঠন

● সামগ্রিক গঠন

● রিং প্রধান ইউনিটটি বাস রুম, লোড সুইচ (বা সার্কিট ব্রেকার রুম), ক্যাবল রুম, অপারেটিং মেশিনারি, ইন্টারলকিং মেকানিজম এবং লো-ভোল্টেজ কন্ট্রোল রুম, সেইসাথে পরিমাপ বা মিটারিং সার্কিটগুলির সমন্বয়ে গঠিত। পাশের ঘরে ব্যর্থতা এড়াতে প্রতিটি বগি ইস্পাত প্লেট দ্বারা পৃথক করা হয়।

● বাস রুম

বাস রুমটি সুইচগিয়ারের উপরের অংশে সাজানো হয়েছে, যেখানে মূল বাসগুলি একসাথে সংযুক্ত থাকে এবং সুইচগিয়ারের পুরো সারি দিয়ে চলে। বাসগুলি অনুভূমিকভাবে সাজানো হয় এবং সহজেই প্রসারিত করা যায়।

● প্রধান সুইচ রুম

ক. লোড সুইচ রুম: সুইচ রুমে একটি লোড সুইচ রয়েছে৷ লোড সুইচের শেলটি ইপোক্সি রজন দিয়ে তৈরি, চাপ নির্বাপক এবং নিরোধক মাধ্যম হিসাবে SF6 গ্যাস দিয়ে তৈরি৷ অপারেটিং শ্যাফ্টের অগ্রভাগে, সেখানে দুটি স্বচ্ছ হট-প্রেস মোল্ডেড প্লাস্টিকের শেষ ক্যাপ, যার মাধ্যমে যোগাযোগের অবস্থা পর্যবেক্ষণ করা যায়। SF6 গ্যাস ঘনত্ব মিটার বা অ্যালার্ম যোগাযোগ সহ গ্যাস ঘনত্ব মিটার গ্রাহকের প্রয়োজনীয়তা অনুযায়ী সুইচ রুমে ইনস্টল করা যেতে পারে

b.সার্কিট ব্রেকার রুম: সার্কিট ব্রেকার রুমটি সুইচগিয়ারের মাঝখানে অবস্থিত, যা গ্রাহকের চাহিদা অনুযায়ী বিশেষ ভ্যাকুয়াম সার্কিট ব্রেকার বা SF6 সার্কিট ব্রেকার দিয়ে সজ্জিত করা যেতে পারে। এর ব্রেকিং ক্ষমতা স্বাভাবিক সুইচিং এবং শাখা নেটওয়ার্ক অপারেশনগুলি পূরণ করতে পারে এবং বিশেষ পরিস্থিতিতে শর্ট সার্কিট ইত্যাদির বৈদ্যুতিক প্রবাহ ভাঙ্গা। ভ্যাকুয়াম সার্কিট ব্রেকারগুলি ঘন ঘন নেটওয়ার্ক সিস্টেমের জন্য বিশেষভাবে উপযুক্ত। সার্কিট ব্রেকার রিক্লোজিং ফাংশন, নির্ভরযোগ্য ক্রিয়া এবং দীর্ঘ জীবন সহ একটি স্প্রিং অপারেটিং মেকানিজম দিয়ে সজ্জিত।

● তারের ঘর

তারের বগিটি প্রধানত তারের সংযোগের জন্য ব্যবহার করা হয়, যাতে একক-কোর বা তিন-কোর তারগুলিকে সবচেয়ে সহজ অরক্ষিত তারের লগগুলির সাথে সংযুক্ত করা যেতে পারে। একই সময়ে, লাইটনিং অ্যারেস্টার, কারেন্ট ট্রান্সফরমার এবং মিটমাট করার জন্য যথেষ্ট জায়গা রয়েছে। নিম্ন গ্রাউন্ডিং সুইচ। স্ট্যান্ডার্ড ডিজাইন অনুসারে, সুইচগিয়ারের দরজাটিতে একটি পর্যবেক্ষণ জানালা এবং একটি সুরক্ষা ইন্টারলকিং ডিভাইস রয়েছে এবং তারের ঘরের নীচের প্লেটটি একটি সিলিং কভার এবং একটি উপযুক্ত আকারের একটি বন্ধনী সহ একটি তারের ক্ল্যাম্প দিয়ে সজ্জিত। তারের ইনস্টলেশনের সুবিধার্থে কেবল ঘরের নীচের প্লেটের সামনের দরজার ফ্রেমটি সরানো যেতে পারে।

● অপারেটিং মেকানিজম, ইন্টারলকিং মেকানিজম এবং লো-ভোল্টেজ কন্ট্রোল রুম ইন্টারলক সহ লো-ভোল্টেজ চেম্বারটি একটি কন্ট্রোল প্যানেল হিসাবেও কাজ করে। লো-ভোল্টেজ রুম একটি অবস্থান নির্দেশক এবং একটি যান্ত্রিক ইন্টারলকিং ডিভাইস সহ একটি স্প্রিং অপারেটিং মেকানিজম দিয়ে সজ্জিত। এটি অক্জিলিয়ারী পরিচিতি, ট্রিপ কয়েল, জরুরী ট্রিপ মেকানিজম, ক্যাপাসিটিভ লাইভ ডিসপ্লে ডিভাইস, কী লক এবং বৈদ্যুতিক অপারেটিং ডিভাইসগুলির সাথে সজ্জিত করা যেতে পারে। একই সময়ে, লো-ভোল্টেজ রুম স্থানটি নিয়ন্ত্রণ সার্কিট, রেকর্ডিং যন্ত্র এবং সুরক্ষা রিলে ইনস্টল করতেও ব্যবহার করা যেতে পারে। 750 মিমি প্রশস্ত সুইচগিয়ার দুটি অভিন্ন কম-ভোল্টেজ রুম দিয়ে সজ্জিত, যা আরও আনুষাঙ্গিক দিয়ে সজ্জিত করা যেতে পারে।

টেকনিক্যাল প্যারামিটার

রূপরেখা আকার

স্ট্রাকচার ডায়াগ্রাম

1. অপারেটিং মেকানিজম

2. লোড সুইচ

3. মন্ত্রিসভা সংস্থা

4. উপকরণ রুম

5. SF6 ভোল্টমিটার

6. উচ্চ ভোল্টেজ ইঙ্গিত

7. ফিউজ

8. নিম্ন গ্রাউন্ডিং সুইচ

আদেশ নির্দেশ

অর্ডার করার সময় দয়া করে উল্লেখ করুন:

● অর্ডার করার সময় নিম্নলিখিত প্রযুক্তিগত তথ্য প্রদান করা উচিত;

● প্রধান তারের সমাধান নম্বর, উদ্দেশ্য এবং একক-লাইন সিস্টেম অঙ্কন, রেটেড ভোল্টেজ, রেট করা বর্তমান, রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট, ডিস্ট্রিবিউশন রুম লেআউট অঙ্কন এবং সুইচ ক্যাবিনেট বিন্যাস অঙ্কন, ইত্যাদি;

● সুইচগিয়ারের নিয়ন্ত্রণ, পরিমাপ এবং সুরক্ষা ফাংশনগুলির জন্য প্রয়োজনীয়তা, সেইসাথে অন্যান্য লকিং এবং স্বয়ংক্রিয় ডিভাইসগুলির জন্য প্রয়োজনীয়তা এবং পরিকল্পনা; সুইচগিয়ারের প্রধান বৈদ্যুতিক উপাদানগুলির মডেল, স্পেসপিকেশন এবং পরিমাণ;

● যখন সুইচগিয়ার বিশেষ পরিবেশগত পরিস্থিতিতে ব্যবহার করা হয়, অর্ডার করার সময় এটি নির্দিষ্ট করা উচিত;

● অর্ডার করার আগে অন্যান্য বিশেষ প্রয়োজনীয়তা অবশ্যই লিখিতভাবে বিস্তারিতভাবে ব্যাখ্যা করতে হবে এবং আলোচনা করতে হবে।

পন্যের স্বল্প বিবরনী

প্রধান ট্রান্সফরমারের ক্ষমতা বৃদ্ধি এবং সাবস্টেশনের বিদ্যুৎ সরবরাহ ক্ষমতা উন্নত করা।

ডিস্ট্রিবিউশন লাইনের পাওয়ার ট্রান্সমিশন ক্যাপাসিটি উন্নত করুন এবং ডিস্ট্রিবিউশন লাইনের সংখ্যা কমিয়ে দিন।

মাঝারি ভোল্টেজ লাইনের পাওয়ার সাপ্লাই ব্যাসার্ধ বাড়ান।

মাঝারি ভোল্টেজ পাওয়ার গ্রিডের পাওয়ার সাপ্লাই গুণমান উন্নত করুন।

মাঝারি ভোল্টেজ পাওয়ার গ্রিডের পাওয়ার লস হ্রাস করুন।

অলৌহঘটিত ধাতু এবং জমি সম্পদ সংরক্ষণ করুন.

মডেল এবং অর্থ

পরিষেবা শর্ত

● উচ্চতা: ≤1000 মি পরিবেষ্টিত তাপমাত্রা: সর্বাধিক পরিবেষ্টিত তাপমাত্রা +40℃, সর্বনিম্ন পরিবেষ্টিত তাপমাত্রা -35℃, সর্বোচ্চ দৈনিক তাপমাত্রার পার্থক্য 25℃;

● আপেক্ষিক আর্দ্রতা: দৈনিক গড় আপেক্ষিক আর্দ্রতা ≤95%, মাসিক গড় আপেক্ষিক আর্দ্রতা ≤90%;

● ভূমিকম্পের তীব্রতা: 8 ডিগ্রি;

সিস্টেমের রেট ফ্রিকোয়েন্সি: 50HZ;

SF6 এর বার্ষিক ফুটো হার: ≤0.1%;

ঘের সুরক্ষা গ্রেড: IP3X;

● দ্রষ্টব্য: উপরের শর্তগুলির বাইরে এই পণ্যটি অর্ডার করার সময়, আমাদের কোম্পানির সাথে পরামর্শ করুন।

এক্সিকিউটিভ স্ট্যান্ডার্ড

● GB/T156 স্ট্যান্ডার্ড ভোল্টেজ

● GB 311.1 অন্তরণ সমন্বয়-পর্ব 1: সংজ্ঞা, নীতি এবং নিয়ম;

● GB 38043.6kV~40.5kV উচ্চ-ভোল্টেজ বিকল্প কারেন্ট সুইচ 3.6kV এর উপরে এবং 40.5kV এর কম রেটেড ভোল্টেজের জন্য GB 3906 অল্টারনেটিং-কারেন্ট ধাতু-ঘেরা সুইচগিয়ার এবং কন্ট্রোলগিয়ার 3.6kV এর উপরে এবং 40.5kV পর্যন্ত এবং সহ রেট করা ভোল্টেজের জন্য;

● GB/T 11022 উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার স্ট্যান্ডার্ডের জন্য সাধারণ বৈশিষ্ট্য;

● শিল্প ব্যবহারের জন্য GB/T 12,022 সালফার হেক্সাফিউরাইড;

● GB16926 উচ্চ-ভোল্টেজ বিকল্প বর্তমান সুইচ-ফিউজ সমন্বয়;

● DL/T 404 ইনডোর এসি হাই ভোল্টেজ সুইচগিয়ার প্যানেল সম্পূর্ণরূপে ধাতু আবদ্ধ রিং প্রধান ইউনিট

টেকনিক্যাল প্যারামিটার

দ্রষ্টব্য: সুইচ-ফিউজ সংমিশ্রণের রেট করা বর্তমান লোড সুইচ এবং নির্বাচিত ফিউজের সম্পূর্ণ সম্মিলিত যন্ত্রের জন্য ব্যবহৃত হয়। বন্ধনীর বাইরের ডেটা কম প্রতিরোধের মাধ্যমে নিরপেক্ষ পয়েন্ট গ্রাউন্ডিং সিস্টেমকে নির্দেশ করে এবং বন্ধনীর ভিতরের ডেটা উল্লেখ করে আর্ক সাপ্রেশন কয়েলের মাধ্যমে নিরপেক্ষ পয়েন্ট গ্রাউন্ডিং বা আনগ্রাউন্ডেড সিস্টেমে।

সম্পূর্ণরূপে ধাতু আবদ্ধ রিং প্রধান ইউনিট

রূপরেখা আকার

ইনকামিং (আউটগোয়িং) লাইন ক্যাবিনেটের রূপরেখা চিত্র

বিঃদ্রঃ:

1. সুইচ ক্যাবিনেটের নামমাত্র গভীরতায় দরজার প্যানেলের সমস্ত বাইরের প্রান্ত রয়েছে (উত্তল উপাদান, তালা, পিন এবং দরজার প্যানেলের উত্তল অংশগুলি ব্যতীত)

2. সুইচ ক্যাবিনেটের নামমাত্র উচ্চতা, মাথার সমস্ত বাইরের প্রান্ত সহ (উত্তল রিংগুলি বাদে)
