একটি খ্যাতিমান কারখানা এবং বিশ্বস্ত সরবরাহকারী সিএনকেইয়া আমেরিকান ধরণের প্রিফ্যাব্রিকেশন সাবস্টেশনগুলি কাটিয়া-এজ প্রযোজনায় বিশেষজ্ঞ। উদ্ভাবন এবং নির্ভুলতা ইঞ্জিনিয়ারিংয়ের প্রতিশ্রুতিবদ্ধতার সাথে, আমাদের কারখানাটি বৈদ্যুতিক অবকাঠামো শিল্পের বিকশিত প্রয়োজনগুলি পূরণের জন্য ডিজাইন করা এই উন্নত সাবস্টেশনগুলি তৈরি করার ক্ষেত্রে দক্ষতা অর্জন করে।
উত্সর্গীকৃত সরবরাহকারী হিসাবে, সিএনকিইয়া শক্তি বিতরণ সিস্টেমগুলি বাড়ানোর জন্য অত্যাধুনিক সমাধান সরবরাহ করে শিল্পের মানগুলির গুণমান এবং আনুগত্যকে অগ্রাধিকার দেয়। আমেরিকান টাইপ প্রিফ্যাব্রিকেশন সাবস্টেশনগুলির আমাদের নতুন লাইনের সাথে, সিএনকেইয়া নির্ভরযোগ্যতা, দক্ষতা এবং আধুনিক প্রযুক্তির জন্য মানদণ্ড স্থাপন করে চলেছে। বৈদ্যুতিক সাবস্টেশনগুলিতে সর্বশেষের জন্য আপনার সরবরাহকারী হিসাবে cnkeyaa বেছে নিন এবং দক্ষ এবং উন্নত শক্তি বিতরণের ভবিষ্যতের অভিজ্ঞতা অর্জন করুন।

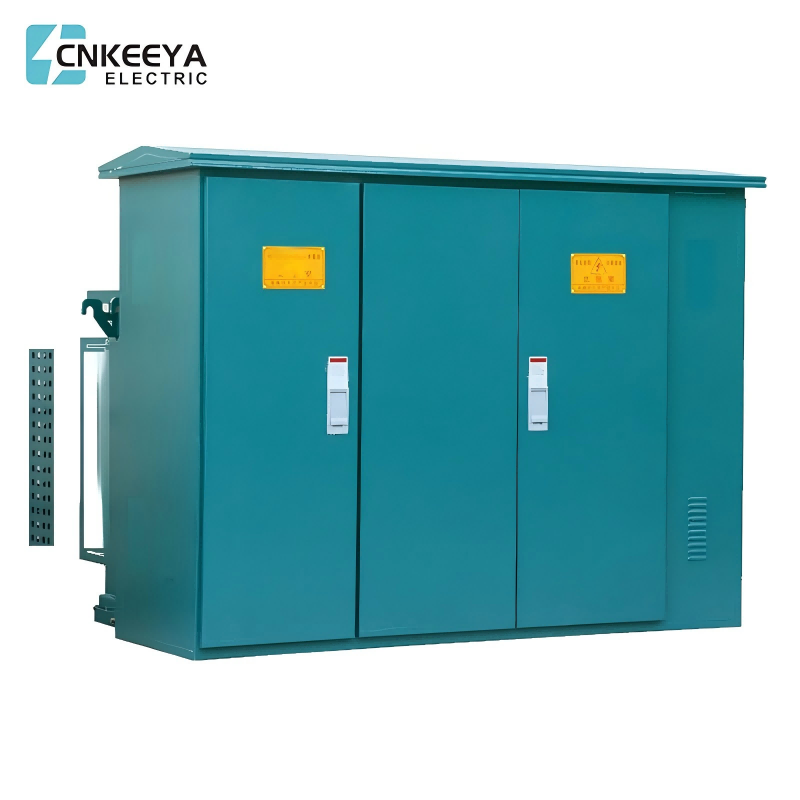

জেডজিএস 11-12 সিরিজ আমেরিকান টাইপ প্রিফ্যাব্রিকেশন সাবস্টেশন (আমেরিকান টাইপ) সহ ছোট ভলিউম, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ, কম শব্দ, কম ক্ষতি, চুরি, ওভারলোড ক্ষমতা, সম্পূর্ণ সুরক্ষা এবং অন্যান্য বৈশিষ্ট্য। এটি নতুন আবাসিক অঞ্চল, সবুজ বেল্ট, পার্ক, স্টেশন, হোটেল, নির্মাণ সাইট, বিমানবন্দর এবং অন্যান্য জায়গাগুলির জন্য উপযুক্ত।
জেডজিএস 11-12 সিরিজ আমেরিকান টাইপ প্রিফ্যাব্রিকেশন সাবস্টেশন (আমেরিকান টাইপ), 10 কেভি রিং নেটওয়ার্ক পাওয়ার সাপ্লাই, ডুয়াল পাওয়ার সাপ্লাই বা টার্মিনাল পাওয়ার সাপ্লাই সিস্টেমের জন্য উপযুক্ত, সাবস্টেশন, মিটারিং, ক্ষতিপূরণ নিয়ন্ত্রণ এবং সুরক্ষা ডিভাইস হিসাবে ব্যবহৃত হয়। এই পণ্যটি নিম্নলিখিত মানগুলির সাথে সামঞ্জস্য করে: জিবি/টি 17467-2020 "উচ্চ ভোল্টেজ/লো ভোল্টেজ প্রিফ্যাব্রিকেটেড সাবস্টেশন" এবং ডিএল/টি 537-2018 "6-35 কেভি বক্স সাবস্টেশন অর্ডারিং প্রযুক্তিগত শর্তাদি"।
● উচ্চতা: 1000 মিটারের বেশি নয়;
● পরিবেষ্টিত তাপমাত্রা: -35 ℃ ~+40 ℃;
● আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95%এর বেশি নয়, মাসিক গড় 90%এর বেশি নয়;
● ইনস্টলেশন স্থান: কোনও আগুন, বিস্ফোরণ ঝুঁকি বা রাসায়নিক ক্ষয়কারী গ্যাস এবং ভাল বায়ুচলাচল, গ্রাউন্ড ডিপ কোণটি 3 ° এর বেশি নয় °
প্রিফ্যাব্রিকেটেড সাবস্টেশন প্রযুক্তিগত প্যারামিটার টেবিল
|
নং নং |
আইটেম |
ইউনিট |
প্রযুক্তিগত প্যারামিটার |
|
1 |
রেট ভোল্টেজ |
কেভি |
12/0.4 (এইচভি/এলভি) |
|
2 |
সর্বোচ্চ। অপারেটিং ভোল্টেজ |
কেভি |
12 (এইচভি এসএলডি) |
|
3 |
রেটযুক্ত ফ্রিকোয়েন্সি |
এইচজেড |
50 |
|
4 |
রেটযুক্ত ক্ষমতা |
কেভিএ |
50-1600 |
|
5 |
1 মিনিটের পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে |
কেভি |
35 |
|
6 |
বজ্রপাতের ভোল্টেজ |
কেভি |
75 |
|
7 |
কুলিং কোড |
|
তেল-নিমজ্জন স্ব-কুলেড |
|
8 |
উচ্চ ভোল্টেজ ব্যাকআপ ফিউজ ব্রেকিং কারেন্ট |
দ্য |
50 |
|
9 |
প্লাগ-ইন ফিউজ ব্রেকিং কারেন্ট |
দ্য |
2.5 |
|
10 |
পরিবেষ্টিত তাপমাত্রা |
℃ |
-35 ~+40 |
|
11 |
মঞ্জুরিযোগ্য তাপমাত্রা কয়েল |
℃ |
65 |
|
12 |
নো-লোড ভোল্টেজ নিয়ন্ত্রণ |
|
± 5% বা ± 2 × 2.5% |
|
13 |
শব্দ স্তর |
ডিবি |
50 |
|
14 |
সুরক্ষা স্তর |
|
পি 43 |
জেডজিএস 11-12 প্রিফ্যাব্রিকেটেড সাবসেশন (আমেরিকান প্রকার)
প্রযুক্তিগত প্রয়োজনীয়তা:
1। সংমিশ্রণের আসল আকারটি দেখুন:
2। কংক্রিট প্ল্যাটফর্মের পৃষ্ঠটি সমতল হবে এবং প্লেট ফিক্সেশন টিপে প্ল্যাটফর্মে সম্মিলিত সাবস্টেশন স্থির করা হবে;
3। গ্রাউন্ডিং বার এবং কেবল ফিক্সিং ব্র্যাকেটের ফর্মটি প্রকৃত পরিস্থিতি অনুসারে নির্ধারণ করা যেতে পারে;
4। কেবল ফিক্সিং ফ্রেম এবং গ্রাউন্ডিং বার এম্বেড করা উচিত;
5। ইনলেট এবং আউটলেট কেবল গর্তের অবস্থান নির্দিষ্ট পরিস্থিতি অনুসারে নির্ধারিত হয়;
Operation
।। গ্রাউন্ডিং গ্রিডটি 12 গ্যালভানাইজড রাউন্ড ইস্পাত বা 40 × 4 গ্যালভানাইজড ফ্ল্যাট তামা দিয়ে তৈরি করা যেতে পারে, গ্রাউন্ডিং প্রতিরোধের শক্তি বিভাগের প্রয়োজনীয়তা পূরণ করা উচিত।
তারের চুটার প্রস্থ
সাবস্টেশন ক্যাবল ইনলেট এবং আউটলেট নির্মাণ অঙ্কন (ওয়াইবি 6)
