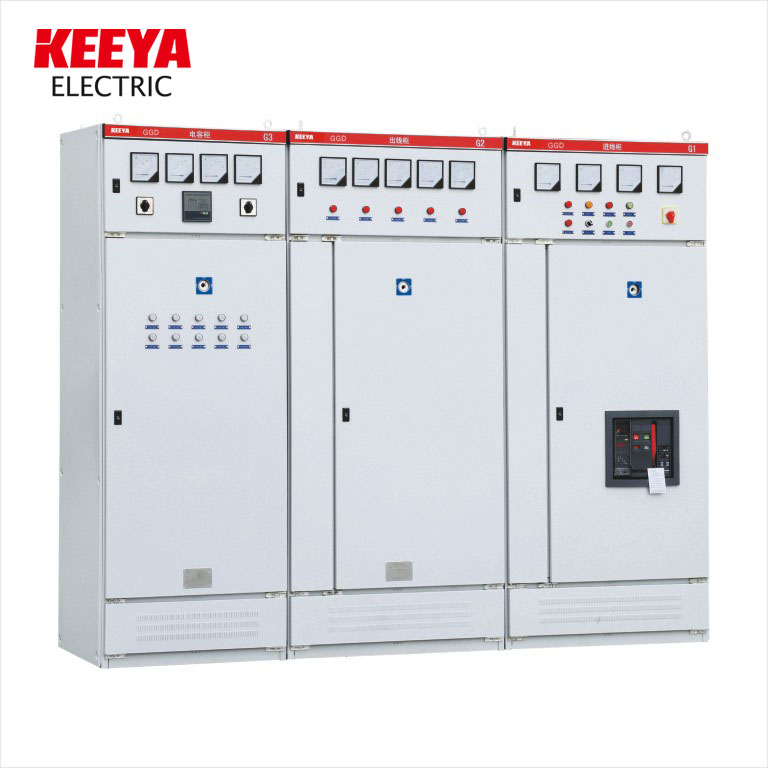

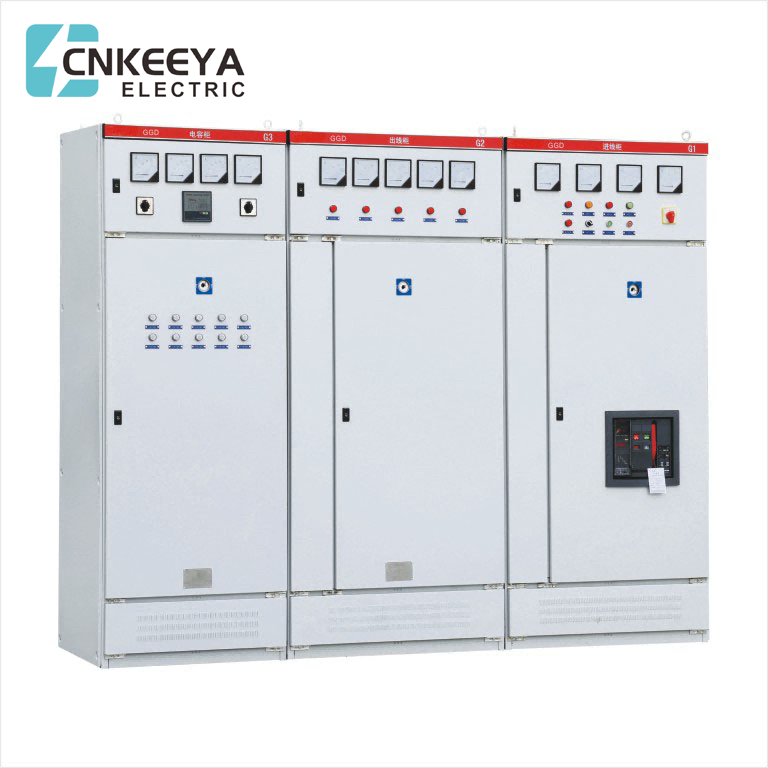

জিজিডি এসি লো ভোল্টেজ শক্তি বিতরণ মন্ত্রিসভা
  • জিজিডি এসি লো ভোল্টেজ শক্তি বিতরণ মন্ত্রিসভা জিজিডি এসি লো ভোল্টেজ শক্তি বিতরণ মন্ত্রিসভা

জিজিডি এসি লো ভোল্টেজ শক্তি বিতরণ মন্ত্রিসভা

জিজিডি এসি লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের উপর দৃষ্টি নিবদ্ধ করে চীন ভিত্তিক বিশিষ্ট সরবরাহকারী সিএনকেইয়া উচ্চমানের বৈদ্যুতিক সমাধান সরবরাহে গর্বিত। এই মন্ত্রিসভা উন্নত প্রযুক্তি এবং সূক্ষ্ম কারুশিল্পের সংমিশ্রণে শ্রেষ্ঠত্বের প্রতি সিএনকেইএর প্রতিশ্রুতির উদাহরণ দেয়।

মডেল: GGD

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

নির্ভুলতা এবং নির্ভরযোগ্যতার জন্য ডিজাইন করা, জিজিডি এসি লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটটি বিদ্যুৎ বিতরণ ব্যবস্থায় ভিত্তি হিসাবে কাজ করে, সিএনকেইএর সভা এবং শিল্পের মানকে ছাড়িয়ে যাওয়ার প্রতি উত্সর্গকে কেসিং দেখায়। ক্ষেত্রের একটি বিশ্বস্ত অংশীদার হিসাবে, সিএনকেইএর এসি লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটগুলি বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য একটি নির্ভরযোগ্য এবং দক্ষ সমাধান সরবরাহ করে, বৈদ্যুতিক অবকাঠামোর দৃ ust ়তায় অবদান রাখে।

জিজিডি এসি লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের জন্য বিদ্যুৎকেন্দ্র, সাবস্টেশন, খনির উদ্যোগ এবং এসি 50H সহ অন্যান্য বিদ্যুৎ ব্যবহারকারীদের জন্য উপযুক্ত, 380V এর রেটযুক্ত ওয়ার্কিং ভোল্টেজ এবং বিতরণ ব্যবস্থায় 3150A এর রেটযুক্ত ওয়ার্কিং কারেন্টের জন্য উপযুক্ত। এটি শক্তি রূপান্তর, বিতরণ এবং শক্তি, আলো এবং বিতরণ সরঞ্জাম নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

জিজিডি এসি লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটটি জ্বালানি মন্ত্রকের উচ্চতর কর্তৃপক্ষের প্রয়োজনীয়তা, পাশাপাশি পাওয়ার ব্যবহারকারী এবং নকশা বিভাগগুলির প্রয়োজনীয়তা অনুসারে ডিজাইন করা হয়েছে। এটি সুরক্ষা, অর্থনীতি, যৌক্তিকতা এবং নির্ভরযোগ্যতার উপর ভিত্তি করে নীতিটির ভিত্তিতে ডিজাইন করা একটি নতুন লো-ভোল্টেজ বিতরণ মন্ত্রিসভা। পণ্যটিতে উচ্চ ব্রেকিং ক্ষমতা, ভাল গতিশীল এবং তাপীয় স্থিতিশীলতা, নমনীয় বৈদ্যুতিক সমাধান, সুবিধাজনক সংমিশ্রণ, বিভিন্ন সিরিজ, শক্তিশালী ব্যবহারিকতা, উপন্যাসের কাঠামো এবং উচ্চ সুরক্ষা স্তরের বৈশিষ্ট্য রয়েছে। এটি লো-ভোল্টেজ সুইচগিয়ারের জন্য আপডেট পণ্য হিসাবে ব্যবহার করা যেতে পারে।

জিজিডি এসি লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন মন্ত্রিসভা আইইসি 439 "লো ভোল্টেজ সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম" এবং জিবি 7251 "লো ভোল্টেজ সুইচগিয়ার" এর মতো মানগুলির সাথে মেনে চলে।


পরিষেবা শর্ত

● পরিবেষ্টিত বায়ু তাপমাত্রা +40 ℃ এর চেয়ে বেশি হবে না, -5 ℃ এর চেয়ে কম নয় এবং 24 ঘন্টা এর মধ্যে গড় তাপমাত্রা +35 ℃ এর চেয়ে বেশি হবে না;

Ind ইনডোর ইনস্টলেশন এবং ব্যবহারের জন্য, ব্যবহারের জায়গার উচ্চতা 2000 মিটারের বেশি হবে না;

Perivate আশেপাশের বাতাসের আপেক্ষিক আর্দ্রতা 50% এর বেশি হয় না যখন সর্বোচ্চ তাপমাত্রা +40 ℃ হয় এবং একটি বৃহত্তর আপেক্ষিক তাপমাত্রা কম তাপমাত্রায় (যেমন: 90% এটি +20 ℃) অনুমোদিত হতে হবে, তাপমাত্রার পরিবর্তনের সম্ভাবনাগুলি মাঝে মাঝে ঘনীভবন প্রভাব সৃষ্টি করে;

The সরঞ্জামগুলি ইনস্টল করা থাকলে, উল্লম্ব বিমানের প্রবণতা 5 ° এর বেশি হওয়া উচিত নয়;

● সরঞ্জামগুলি এমন জায়গায় ইনস্টল করা উচিত যেখানে কোনও গুরুতর কম্পন, প্রভাব এবং জারা নেই;

● যখন ব্যবহারকারীর বিশেষ প্রয়োজনীয়তা থাকে, এটি প্রস্তুতকারকের সাথে পরামর্শের মাধ্যমে সমাধান করা যেতে পারে।


বৈদ্যুতিক কর্মক্ষমতা

বেসিক বৈদ্যুতিক পরামিতি

মডেল

রেটেড ভোল্টেজ (ভি)

রেটেড কারেন্ট (ক)

রেট শর্ট সার্কিট ব্রেকিং কারেন্ট (কেএ)

রেটযুক্ত স্বল্প-সময় সহ্য বর্তমান (1 এস) কেএ)

রেটেড পিক সহ্য কারেন্ট (কেএ)

জিজিডি 1

380

A

1000

15

15

30

B

600 (630)

C

400

জিজিডি 2

380

A

1500 (1600)

30

30

63

B

1000

C

600

জিজিডি 3

380

A

3150

50

50

105

B

2500

C

2000


জিজিডি এসি লো-ভোল্টেজ শক্তি বিতরণ মন্ত্রিসভা

প্রধান সার্কিট সমাধান

জিজিডি ক্যাবিনেটের মূল সার্কিটের মোট 298 স্পেসিফিকেশনগুলির সাথে ডিজাইন করা 129 টি সমাধান রয়েছে (সহায়ক সার্কিটের কার্যকারিতা থেকে প্রাপ্ত সমাধান এবং স্পেসিফিকেশনগুলি বাদ দিয়ে এবং নিয়ন্ত্রণ ভোল্টেজের পরিবর্তনগুলি)।

যার মধ্যে জিজিডি 1 টাইপ 49 সমাধানগুলি 123 স্পেসিফিকেশনের উপলব্ধ

জিজিডি 2 টাইপ 53 সলিউশন 107 স্পেসিফিকেশন উপলব্ধ

জিজিডি 3 টাইপ 27 সলিউশনগুলি 68 টি স্পেসিফিকেশন উপলব্ধ

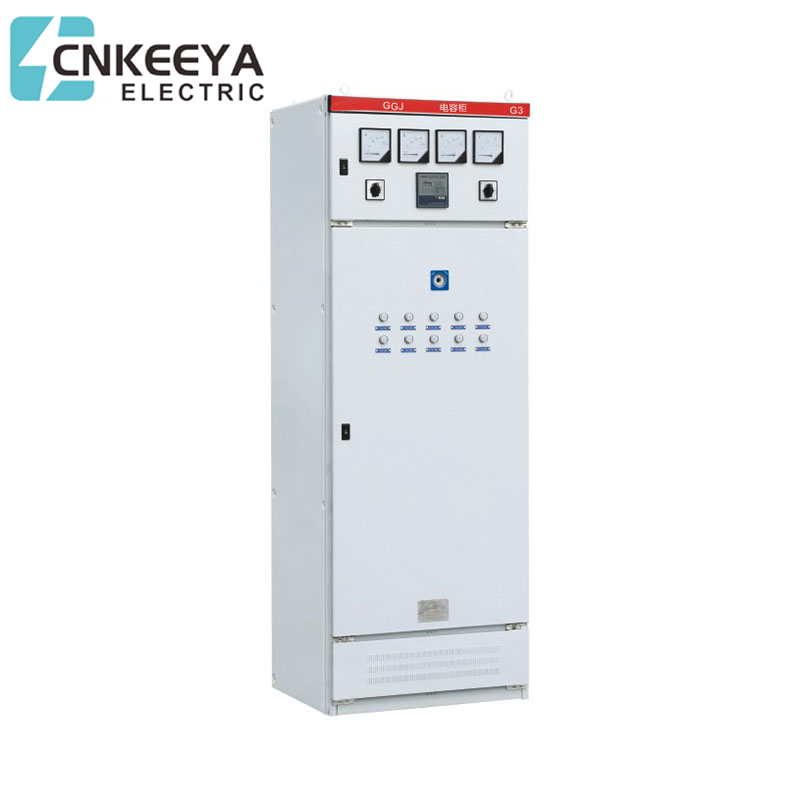

মূল সার্কিট সমাধানটি বেশিরভাগ নকশা এবং ব্যবহারকারী বিভাগগুলির মতামত চাওয়ার মাধ্যমে নির্বাচন করা হয় এবং বিদ্যুৎ কেন্দ্রের দ্বারা প্রয়োজনীয় সমাধান যুক্ত করা হয়েছে। রেটেড কারেন্টটি 3150a অবধি, 2000KVA এবং নীচে বিতরণ ট্রান্সফর্মার নির্বাচনের জন্য উপযুক্ত। এছাড়াও, জিজিজে 1 এবং জিজিজে 2 ক্যাপাসিটার ক্ষতিপূরণ ক্যাবিনেটগুলি 4 টি প্রধান সার্কিট সমাধান এবং মোট 12 টি স্পেসিফিকেশন সহ প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণের প্রয়োজনীয়তাগুলি পূরণ করার জন্য ডিজাইন করা হয়েছে।


সহায়ক সার্কিট সমাধান

সহায়ক সার্কিটের নকশাটি দুটি অংশের সমাধানগুলির জন্য উপলব্ধ: বিদ্যুৎ সরবরাহ পরিকল্পনা এবং বিদ্যুৎ উত্পাদন উদ্ভিদ। গৌণ উপাদানগুলি ইনস্টল করার জন্য জিজিডি মন্ত্রিসভায় পর্যাপ্ত জায়গা রয়েছে। একই সময়ে, সংযুক্ত রিলে সুরক্ষা প্রয়োজনীয় হলে বিদ্যুৎকেন্দ্র এবং বিশেষ ব্যবহারকারীদের প্রয়োজন মেটাতে একটি বিশেষ এলএমজেড 3 ডি বর্তমান ট্রান্সফর্মার তৈরি করা হয়েছে।


মেইন বাস

দামের অনুপাত এবং অ্যালুমিনিয়ামের সাথে তামা প্রতিস্থাপনের সম্ভাব্যতা বিবেচনা করে, রেটযুক্ত কারেন্টটি 1500A এবং নীচে থাকাকালীন একক অ্যালুমিনিয়াম বাসগুলি ব্যবহার করা যেতে পারে এবং রেটযুক্ত কারেন্ট 1500A এর চেয়ে বেশি হলে ডাবল কপার বাসগুলি ব্যবহার করা হয়। নির্মাতারা প্রোটোটাইপগুলি উত্পাদন করবে এবং এই নিয়ন্ত্রণ অনুযায়ী টাইপ টেস্ট "পাস" করবে। অবশ্যই, নির্মাতারা অ্যালুমিনিয়াম বাসটিকে একই বর্তমান বহন করার ক্ষমতার একটি তামা বাসের সাথে প্রতিস্থাপন করতে পারেন যেমন ব্যবহারকারীদের প্রয়োজন। বাসগুলির ওভারল্যাপিং পৃষ্ঠগুলি সমস্ত টিন এন এমেলিং প্রক্রিয়া দিয়ে চিকিত্সা করা হয়।


বৈদ্যুতিক উপাদান নির্বাচন

(1) জিজিডি মন্ত্রিসভা মূলত আরও উন্নত বৈদ্যুতিক উপাদানগুলি গ্রহণ করে যা চীনে ভর উত্পাদিত হতে পারে। একই সময়ে, এটি ডিজিজ 10 ডি, ডিজেড 20, ইত্যাদি পুরানো পণ্যগুলির কয়েকটি বৈশিষ্ট্যও ধরে রাখে অর্থনৈতিক এবং যুক্তিসঙ্গত নীতি অনুসারে সম্ভাব্যতা পুরোপুরি বিবেচনা করার ভিত্তি। অপ্রচলিত পণ্যগুলি আর ব্যবহার করা হয় না।

(২) এইচডি 13 বিএক্স এবং এইচএস 13 বিএক্স রোটারি অপারেশন নাইফ স্যুইচটি একটি বিশেষ উপাদান যা জিজিডি ক্যাবিনেটের অনন্য কাঠামোর চাহিদা মেটাতে ডিজাইন করা হয়েছে it এটি প্রক্রিয়াটির অপারেশন মোড পরিবর্তন করে এবং পুরানো পণ্যের সুবিধাগুলি ধরে রাখে। এটি একটি ব্যবহারিক নতুন ধরণের বৈদ্যুতিক উপাদান।

(৩) ডিজাইন বিভাগ আরও ভাল পারফরম্যান্স এবং আরও উন্নত প্রযুক্তির সাথে ব্যবহারকারীদের প্রয়োজন হিসাবে নতুন বৈদ্যুতিক উপাদান নির্বাচন করে, কারণ জিজিডি মন্ত্রিসভায় ভাল ইনস্টলেশনযোগ্যতা রয়েছে, এটি সাধারণত উত্পাদন এবং ইনস্টলেশন অসুবিধাগুলির কারণ হবে না আপডেট হওয়া বৈদ্যুতিক উপাদান।

(৪) মূল সার্কিটের ডায়নামিকস্ট্যাবিলিটি আরও উন্নত করার জন্য, একটি জেডএমজে টাইপের সম্মিলিত বাস ক্ল্যাম্প এবং জিজিডি ক্যাবিনেটের জন্য অন্তরক সমর্থন ডিজাইন করা হয়েছে B বাস ক্ল্যাম্পটি উচ্চ-শক্তি, উচ্চ নাম-রিটার্ড্যান্ট পিপিও অ্যালো উপাদান, উচ্চ নিরোধক শক্তি, ভাল স্ব-নির্বাহের পারফরম্যান্স এবং অনন্য কাঠামো দিয়ে তৈরি। এটি বিল্ডিং ব্লকটি সামঞ্জস্য করে সহজেই একটি একক বাস ক্ল্যাম্প বা একটি ডাবল বাস ক্ল্যাম্পে একত্রিত করা যায়। অন্তরক সমর্থন হ'ল কম ব্যয় এবং উচ্চ শক্তি সহ একটি হাতা ধরণের ছাঁচযুক্ত কাঠামো, যা পুরানো পণ্যগুলির অপর্যাপ্ত ক্রাইপেজ দূরত্বের ত্রুটি সমাধান করে।


আকার এবং ইনস্টলেশন মাত্রা

পণ্য কোড

A

B

C

D

Ggd06

600

600

450

556

Ggd06a

600

800

450

756

Ggd08

800

600

650

556

Ggd08a

800

800

650

756

জিজিডি 10 এ

1000

600

850

556

জিজিডি 10 এ

1000

800

850

756

জিজিডি 12

1200

800

1050

756


পণ্য সম্পূর্ণ সেট

আমাদের সংস্থা সরবরাহ করার সময় নিম্নলিখিত নথি এবং সংযুক্তি সরবরাহ করে:

● প্যাকিং তালিকা

● পণ্য প্রত্যয়

● ব্যবহারকারীর ম্যানুয়াল

● কারখানার পরীক্ষার প্রতিবেদন

● সম্পর্কিত বৈদ্যুতিক অঙ্কন

Comment মন্ত্রিপরিষদের দরজা, অপারেটিং হ্যান্ডলগুলি এবং চুক্তিতে অনুমান করা খুচরা যন্ত্রাংশের জন্য কীগুলি।
