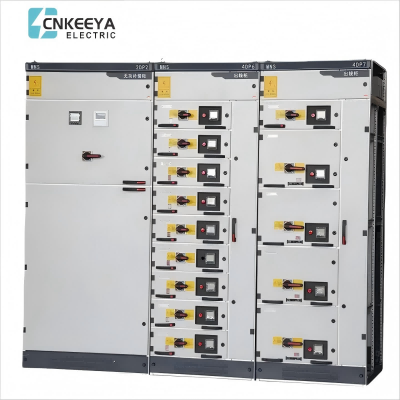

এমএনএস কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার
  • এমএনএস কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার এমএনএস কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার

এমএনএস কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার

বৈদ্যুতিক সমাধানের প্রাকৃতিক দৃশ্যে, চীন ভিত্তিক সিএনকেইএএ প্রিমিয়ার সরবরাহকারী হিসাবে দাঁড়িয়েছে, তাদের এমএনএস কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার দ্বারা চিত্রিত হয়েছে। নির্দিষ্ট ক্লায়েন্টের প্রয়োজনীয়তাগুলি পূরণ করার জন্য সাবধানে ডিজাইন করা, এমএনএস সিরিজটি বৈদ্যুতিক সিস্টেমে নমনীয়তা এবং অভিযোজনযোগ্যতার প্রতি সিএনকেইএর উত্সর্গকে প্রতিফলিত করে।

মডেল:MNS

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

এমএনএস কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার

এর দৃ ust ় নির্মাণ এবং স্থায়ী পারফরম্যান্সের জন্য খ্যাতিমান, সিএনকেইএ উচ্চ মানের এমএনএস কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার কম ভোল্টেজ ইনস্টলেশনগুলির দীর্ঘায়ু এবং নির্ভরযোগ্যতা নিশ্চিত করে। কাস্টমাইজেশনের উপর সিএনকেইএর জোর বৈদ্যুতিক শিল্পের বিকশিত প্রয়োজনগুলি পূরণ করে এমন উপযুক্ত, টেকসই সমাধানগুলি সরবরাহ করার তাদের মিশনকে আন্ডারস্ক্রেস করে।

প্রধান আবেদন

লো-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ারের এই সিরিজটি স্ট্যান্ডার্ড মডিউলগুলি (এফবিএ) ব্যবহার করে কারখানা দ্বারা একত্রিত একটি সংমিশ্রণ মন্ত্রিসভা ধরণের।

এই নিম্ন-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ারের সিরিজটি বিদ্যুৎকেন্দ্র, সাবস্টেশন, পেট্রোকেমিক্যাল, ধাতববিদ্যুৎ স্টিল রোলিং, পরিবহন শক্তি, হালকা শিল্প এবং টেক্সটাইল উদ্যোগ, আবাসিক সম্প্রদায়, উচ্চ-বৃদ্ধি বিল্ডিং এবং অন্যান্য জায়গাগুলির জন্য উপযুক্ত। এটি এসি 50-60Hz এবং রেটযুক্ত ওয়ার্কিং ভোল্টেজ এসি 660V এবং নীচে রেটেড ওয়ার্কিং ভোল্টেজ এসি সহ শক্তি রূপান্তর, বিতরণ এবং বিদ্যুৎ বিতরণ সরঞ্জামগুলির নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

এই ডিভাইসটি GB7251.1 "লো ভোল্টেজ সম্পূর্ণ সুইচগিয়ার" এবং জেবি/টি 9961 "লো ভোল্টেজ প্রত্যাহারযোগ্য সম্পূর্ণ সুইচগিয়ার", পাশাপাশি আইইসি 439-1 আন্তর্জাতিক পেশাদার মানদণ্ডের জাতীয় পেশাদার মানগুলির সাথে সম্মতি দেয়।


এমএনএস কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার

লো-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ারের এই সিরিজটি এক ধরণের সম্মিলিত মন্ত্রিসভা যা স্ট্যান্ডার্ড মডিউলগুলির সাথে কারখানা (এফবিএ) দ্বারা একত্রিত হয়।

নিম্ন-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ারের এই সিরিজটি বিদ্যুৎকেন্দ্র, সাবস্টেশন, পেট্রোকেমিক্যাল, ধাতববিদ্যুৎ এবং ইস্পাত রোলিং, পরিবহন, শক্তি, হালকা শিল্প ও টেক্সটাইল উদ্যোগ, আবাসিক কোয়ার্টার, উচ্চ-বৃদ্ধি বিল্ডিং এবং অন্যান্য স্থানগুলিতে প্রযোজ্য, এসি 50 ~ 60HZ পাওয়ার সিস্টেমের সাথে 660 টি রেটেড ওয়ার্কিং ভোল্টেজের সাথে বিদ্যুৎ বিতরণ সরঞ্জাম হিসাবে রেটেড ওয়ার্কিং ভোল্টেজ এবং এর জন্য।

ইনস্টলেশনটি জিবি 7251.1 লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার অ্যাসেমব্লিজ-পার্ট 1 এর সাথে সম্মতি জানায়: টাইপ-টেস্টেড এবং আংশিকভাবে টাইপ-পরীক্ষিত সমাবেশগুলি এবং জেবি/টি 9961 লো-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার এবং কন্ট্রোলগিয়ার অ্যাসেমব্লিজ এবং আইইসি 439-1 আন্তর্জাতিক পেশাদার মানদণ্ড।


সাধারণ পরিষেবা শর্ত

Mab বায়ুমণ্ডলীয় শর্ত: বায়ু পরিষ্কার এবং আপেক্ষিক আর্দ্রতা +40 ℃ এর সর্বোচ্চ তাপমাত্রায় 50%এর বেশি হয় না ℃ নিম্ন তাপমাত্রায় উচ্চতর আপেক্ষিক আর্দ্রতা অনুমোদিত হয়, উদাঃ 90%এ +20 ℃, তবে তাপমাত্রার পরিবর্তনগুলি বিবেচনা করা উচিত কারণ ঘনত্ব মাঝে মাঝে ঘটতে পারে।

● উচ্চতা: 2000 মিটারের বেশি নয়।

The ডিভাইসটি -২৫ ℃ থেকে +৫৫ ℃ থেকে তাপমাত্রায় পরিবহন এবং সঞ্চয় প্রক্রিয়াগুলির জন্য উপযুক্ত এবং স্বল্প সময়ের জন্য +70 ℃ পর্যন্ত (24 ঘন্টা ছাড়িয়ে যায় না)। ডিভাইসটি এই সীমিত তাপমাত্রায় কোনও অপরিবর্তনীয় ক্ষতির শিকার হওয়া উচিত নয় এবং স্বাভাবিক অবস্থার অধীনে স্বাভাবিকভাবে পরিচালনা করতে সক্ষম হওয়া উচিত।

● এলএফ উপরোক্ত পরিষেবার শর্তগুলি পূরণ করা যায় না, এটি ব্যবহারকারী এবং নির্মাতার মধ্যে আলোচনার মাধ্যমে নিষ্পত্তি করা হবে। যখন ডিভাইসটি অফশোর তেল ড্রিলিং প্ল্যাটফর্ম এবং পারমাণবিক বিদ্যুৎকেন্দ্রে ব্যবহৃত হয়, তখন একটি পৃথক প্রযুক্তিগত চুক্তি স্বাক্ষরিত হবে।


বেসিক প্রযুক্তিগত পরামিতি

1 বৈদ্যুতিক কর্মক্ষমতা

660V (1000) ভি

রেটেড ইনসুলেশন ভোল্টেজ

380V 660V

রেটেড অপারেটিং ভোল্টেজ

5000a

সর্বাধিক মেইন বাসের বর্তমান বর্তমান

100 কেএ/1 এস

মেইন বাসের রেট দেওয়া বর্তমান

220 কেএ/এলএস

রেটেড পিক মেইন বাসের বর্তমান বর্তমান

1000a

সর্বোচ্চ। বিতরণ বাসের বর্তমান বর্তমান (উল্লম্ব বাস)


বিতরণ বাসের পিক কারেন্ট (উল্লম্ব বাস)


স্ট্যানার্ড টাইপ

105ka (সর্বাধিক)/0.1 এস

শক্তিশালী প্রকার

176ka (সর্বাধিক)/0.1 এস


এমএনএস কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার

সুরক্ষা স্তর

আইইসি 529 এবং ডি 40050 স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ

আইপি 30: 2.5 মিমি থেকে বেশি আকারের জন্য স্থির সুরক্ষা

আইপি 40: 1.0 মিমি φ এর চেয়ে বেশি আকারের জন্য স্থির সুরক্ষা

আইপি 54: ধুলা এবং স্প্যাটারের কোনও দিক থেকে সুরক্ষা

(আইপি 54 সুরক্ষা স্তরের অর্ডার দেওয়ার সময় দয়া করে প্রস্তুতকারকের সাথে পরামর্শ করুন)


স্যুইচ ক্যাবিনেটের ধরণ

1. পাওয়ার ডিস্ট্রিবিউশন সেন্টার ক্যাবিনেট (পিসি): এটি এম্যাক্স, এমটি, 3 ডাব্লুএন, আহ, এমই সিরিজ সার্কিট ব্রেকার ব্যবহার করতে পারে।

2. মোটর নিয়ন্ত্রণ কেন্দ্র মন্ত্রিসভা (এমসিসি): এটি বিভিন্ন আকারের ড্রয়ার দ্বারা একত্রিত হয়। প্রতিটি সার্কিটের মূল স্যুইচটি উচ্চ-গ্রেডের ভাঙা প্লাস্টিকের কেস সার্কিট ব্রেকার বা ফিউজ সহ রোটেটিং লোড স্যুইচ গ্রহণ করে। পাওয়ার ফ্যাক্টর স্বয়ংক্রিয় ক্ষতিপূরণ মন্ত্রিসভা (ম্যানুয়াল, স্বয়ংক্রিয় এবং রিমোট পাওয়ার ফ্যাক্টর ক্ষতিপূরণ ডিভাইস সহ)


ক্যাবিনেটের বডি স্কিম্যাটিক ডায়াগ্রাম


একটি বিদ্যুৎ বিতরণ কেন্দ্র (পিসি) মন্ত্রিসভা

উচ্চতা

প্রস্থ

গভীরতা

দ্রষ্টব্য

H

B

T

টি 1

টি 2

2200

400

1000

800

200

প্রধান বাস স্থানান্তর

2200

400

1000

800

200

F₁s-1250-2000 ME630-1605

2200

600

1000

800

200

F₂s-2500

2200

800

1000

800

200

F₄s-3200 ME2000-3200

2200

1000

1000

800

200

F₅s-4000 ME3205

2200

1200

1000

800

200

Me4005


এমএনএস কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার

বি মোটর কন্ট্রোল সেন্টার (এমসিসি) মন্ত্রিসভা

উচ্চতা

প্রস্থ

গভীরতা

দ্রষ্টব্য

H


বি 1

বি 2

T

টি 1

টি 2


2200

1000

600

400

600

400

200

একক পক্ষের অপারেশন

2200

1000

600

400

1000

400

200

ডাবল সাইড অপারেশন


সংমিশ্রণ মোড ডায়াগ্রাম


ইনস্টলেশন ডায়াগ্রাম
