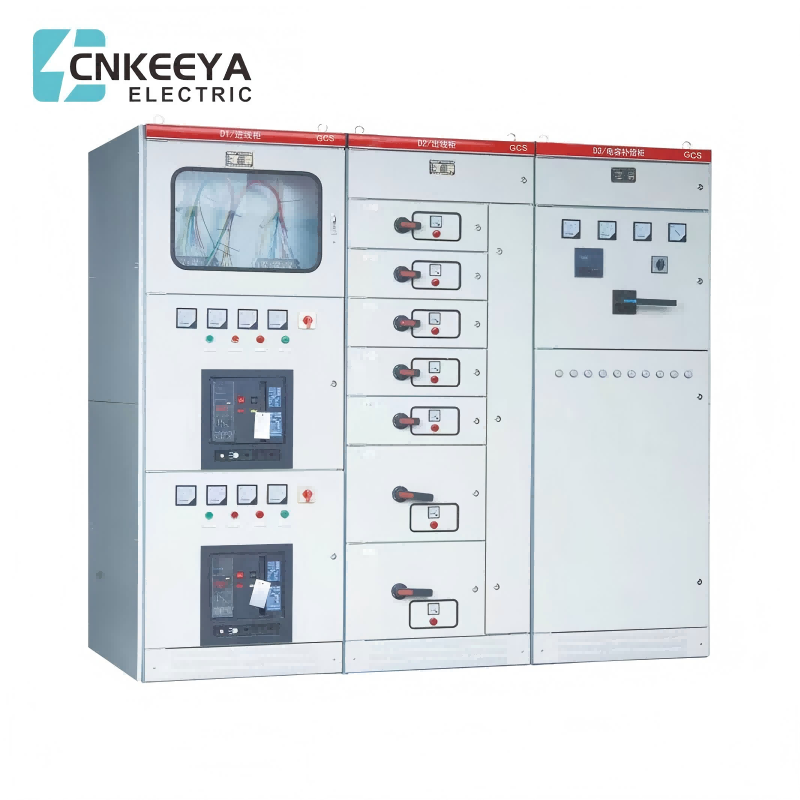

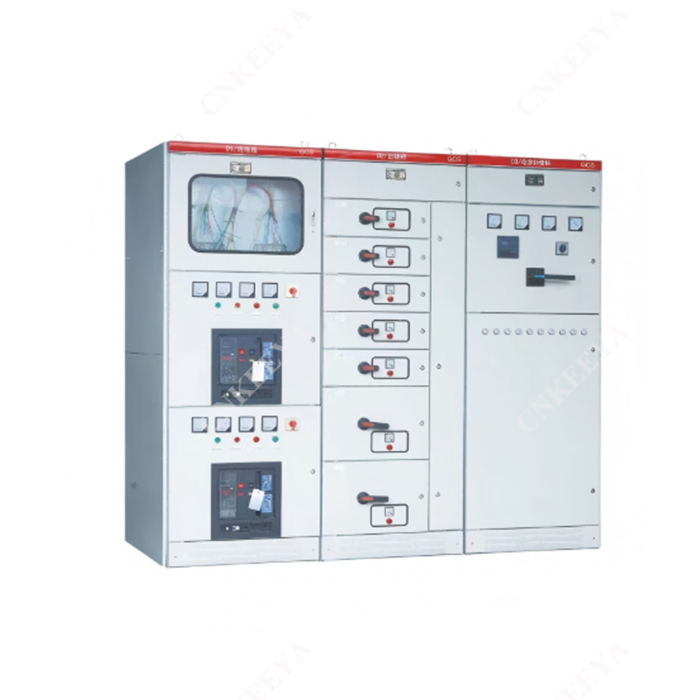

GCS কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার
Model: GCS
বৈদ্যুতিক বিতরণের ক্ষেত্রে, চীন ভিত্তিক CNKEEYA তার GCS লো ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ারের সাথে নেতৃত্ব দেয়, কাস্টমাইজড এবং টেকসই সমাধান প্রদান করে। নির্দিষ্ট ক্লায়েন্টের চাহিদা মেটাতে Keeya-এর প্রতিশ্রুতি GCS সিরিজের মানানসই ডিজাইনে স্পষ্ট, বিভিন্ন প্রয়োজনীয়তার সাথে সামঞ্জস্যতা নিশ্চিত করে। তাদের টেকসই নির্মাণ এবং দীর্ঘায়ুর জন্য বিখ্যাত, এই সুইচগিয়ার সমাধানগুলি কম ভোল্টেজ সিস্টেমের নির্ভরযোগ্যতা বাড়ায়।
GCS কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার
CNKEEYA, একটি বিশিষ্ট কারখানা এবং বিশ্বস্ত সরবরাহকারী, অত্যাধুনিক GCS কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার তৈরিতে গর্ববোধ করে। উদ্ভাবন এবং নির্ভুল প্রকৌশলের প্রতি প্রতিশ্রুতি সহ, আমাদের কারখানাটি বিভিন্ন শিল্পের ক্রমবর্ধমান চাহিদা মেটাতে ডিজাইন করা এই উন্নত সুইচগিয়ার সমাধানগুলি তৈরি করতে পারদর্শী। নিবেদিত সরবরাহকারী হিসাবে, CNKEEYA শিল্পের মান এবং মান মেনে চলাকে অগ্রাধিকার দেয়, অত্যাধুনিক GCS সুইচগিয়ার অফার করে যা দক্ষ বিদ্যুৎ বিতরণ এবং নিয়ন্ত্রণ নিশ্চিত করে। আমাদের GCS লো ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ারের নতুন লাইনের সাথে, Keeya নির্ভরযোগ্যতা, নিরাপত্তা এবং আধুনিক প্রযুক্তির মানদণ্ড নির্ধারণ করে চলেছে। সুইচগিয়ারের সর্বশেষ সমাধানের জন্য আপনার সরবরাহকারী হিসাবে CNKEEYA বেছে নিন এবং নির্ভরযোগ্য এবং উন্নত বৈদ্যুতিক বিতরণ ব্যবস্থার ভবিষ্যত অভিজ্ঞতা নিন।
প্রধান আবেদন
জিসিএস ডিভাইস পাওয়ার প্লান্ট, পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা টেক্সটাইল, হাই-রাইজ বিল্ডিং এবং অন্যান্য শিল্পে বিদ্যুৎ বিতরণ ব্যবস্থার জন্য উপযুক্ত। এটি 380V (400V), (600V) রেট করা অপারেটিং ভোল্টেজ এবং রেট কারেন্ট সহ ডিস্ট্রিবিউশন ডিভাইসের তিন ফেজ AC 50(60)Hz কম-ভোল্টেজ সম্পূর্ণ সেট
এই সিরিজের কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার হল একটি সম্মিলিত ক্যাবিনেট টাইপ যা ফ্যাক্টরি (FBA) দ্বারা স্ট্যান্ডার্ড মডিউল সহ একত্রিত হয়।
এই সিরিজের লো ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ারটি পাওয়ার প্ল্যান্ট, সাবস্টেশন, পেট্রোকেমিক্যাল শিল্প, ধাতুবিদ্যা, ইস্পাত ঘূর্ণায়মান, পরিবহন, শক্তি, হালকা শিল্প, টেক্সটাইল এবং অন্যান্য শিল্প উদ্যোগ এবং আবাসিক এলাকা, উঁচু ভবন এবং অন্যান্য স্থানগুলির জন্য উপযুক্ত এবং এটি বৈদ্যুতিক শক্তি রূপান্তর, বিতরণ এবং AC-50 রেটেড AC-5 রেটেড পাওয়ার সিস্টেমের সিস্টেমের নিয়ন্ত্রণের জন্য ব্যবহার করা হয়। অপারেটিং ভোল্টেজ 660V এবং নীচে।
ডিভাইসটি GB 7251.1 লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোল গিয়ার অ্যাসেম্বলি-পার্ট 1: টাইপ-পরীক্ষিত এবং আংশিকভাবে টাইপ-টেস্ট অ্যাসেম্বলি এবং জাতীয় পেশাদার মান এবং IEC 439-1 আন্তর্জাতিক মানের সাথে সামঞ্জস্যপূর্ণ।
কর্মক্ষমতা সূচক
ডিভাইসের নকশা নিম্নলিখিত মান পূরণ করে:
● IEC439-1 লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোল গিয়ার অ্যাসেম্বলি-পার্ট 1: টাইপ-পরীক্ষিত এবং আংশিকভাবে টাইপ-পরীক্ষিত অ্যাসেম্বলি
● GB 7251 লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোল গিয়ার অ্যাসেম্বলি-পার্ট 5 অ্যাসেম্বলি পাবলিক নেটওয়ার্কে পাওয়ার ডিস্ট্রিবিউশনের জন্য
● ZBK 36001 কম-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার
মৌলিক প্রযুক্তিগত পরামিতি
|
(V) প্রধান সার্কিটের রেটেড ভোল্টেজ |
AC380(400), (660) |
|
|
(V) সহায়ক সার্কিটের রেটেড ভোল্টেজ |
AC220, 380(400); DC110, 220 |
|
|
(Hz) রেটেড ফ্রিকোয়েন্সি |
50(60) |
|
|
(V) রেটেড ইনসুলেশন ভোল্টেজ |
660(1000) |
|
|
(A) রেট করা বর্তমান |
অনুভূমিক বাস |
≤4000 |
|
(MCC) উল্লম্ব বাস |
1000 |
|
|
(kA,1 s)রেট করা হয়েছে অল্প সময়ের জন্য বাসের স্রোত সহ্য করা |
50,80 |
|
|
(kA/0.1s) রেটেড পিক বাসের স্রোত সহ্য করে |
105,176 |
|
|
(V/1মিনিট)শক্তি ফ্রিকোয়েন্সি পরীক্ষা ভোল্টেজ |
প্রধান সার্কিট |
2500 |
|
অক্জিলিয়ারী সার্কিট |
1760 |
|
|
বাস |
3 ফেজ 4 তারের সিস্টেম |
A.B.C.PE.N |
|
3 ফেজ 5 তারের সিস্টেম |
A.B.C.PE.N |
|
|
সুরক্ষা স্তর |
P30.IP40 |
|
ডিভাইস বৈশিষ্ট্য
● অ্যাডাপ্টারের তাপ ক্ষমতা উন্নত করা এবং অ্যাডাপ্টারের কানেক্টর, তারের লগ এবং স্পেসারে তাপমাত্রা বৃদ্ধির কারণে অতিরিক্ত তাপমাত্রা বৃদ্ধিকে অনেকাংশে কমিয়ে দেয়।
● কার্যকরী ইউনিট এবং কম্পার্টমেন্টের মধ্যে বিচ্ছেদ স্পষ্ট এবং নির্ভরযোগ্য, এবং একটি ইউনিটের ব্যর্থতা অন্য ইউনিটের কাজকে প্রভাবিত করবে না যাতে ব্যর্থতা হ্রাস করা যায়।
● বাস বারের অনুভূমিক বিন্যাস ডিভাইসটিকে ভাল গতিশীল এবং তাপীয় স্থিতিশীলতা তৈরি করে এবং 80/176kA শর্ট-সার্কিট কারেন্টের প্রভাব সহ্য করতে পারে।
● একটি একক MCC সুইচগিয়ারে সার্কিটের সংখ্যা 22টির মতো, যা বৃহৎ একক-ইউনিট পাওয়ার জেনারেশন, পেট্রোকেমিক্যাল সিস্টেম এবং স্বয়ংক্রিয় মোটর গ্রুপের জন্য অন্যান্য শিল্পের চাহিদা সম্পূর্ণরূপে বিবেচনা করে।
● ডিভাইস এবং বাহ্যিক তারের মধ্যে সংযোগটি তারের বগিতে সম্পন্ন হয়, এবং তারগুলি প্রবেশ করা যায় এবং উপরে এবং নীচে প্রস্থান করা যায়। বর্তমান ট্রান্সফরমারটি ইনস্টলেশন এবং রক্ষণাবেক্ষণের সুবিধার্থে তারের বগিতে ইনস্টল করা আছে।
● একই পাওয়ার ডিস্ট্রিবিউশন সিস্টেম কারেন্ট-লিমিটিং রিঅ্যাক্টরগুলির মিলের মাধ্যমে শর্ট-সার্কিট কারেন্টকে সীমিত করতে পারে, বাস ভোল্টেজকে একটি নির্দিষ্ট মানতে স্থিতিশীল করতে পারে এবং উপাদানগুলির শর্ট-সার্কিট শক্তি প্রয়োজনীয়তাকে আংশিকভাবে কমাতে পারে।
●ড্রয়ার ইউনিটে পর্যাপ্ত সংখ্যক গৌণ সংযোগকারী রয়েছে (1 ইউনিটের জন্য 32 জোড়া এবং 1/2 ইউনিটের জন্য 20 জোড়া), যা কম্পিউটার ইন্টারফেস এবং স্বয়ংক্রিয় নিয়ন্ত্রণ সার্কিটের সংখ্যার প্রয়োজনীয়তা পূরণ করতে পারে।
অক্জিলিয়ারী সার্কিট
অক্জিলিয়ারী সার্কিট ডায়াগ্রামের নকশাটি "তাপবিদ্যুৎ কেন্দ্রের জন্য সহায়ক শক্তির নকশার প্রযুক্তিগত প্রবিধান" এবং অন্যান্য প্রাসঙ্গিক নকশার প্রযুক্তিগত প্রবিধানের সাথে সামঞ্জস্যপূর্ণ। এটি পাওয়ার প্ল্যান্ট এবং সাবস্টেশনের কম-ভোল্টেজ পাওয়ার সিস্টেম এবং কারখানা এবং উচ্চ-বিল্ডিং-বিল্ডিং-এ লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের ক্ষেত্রে প্রযোজ্য। অক্জিলিয়ারী সার্কিট সলিউশন প্রধান সার্কিট সলিউশন অনুযায়ী ডিজাইন করা হয়েছে, যা অপারেশন কন্ট্রোলের জন্য পাওয়ার সাপ্লাই ক্যাবল, ফিডার (পিসি) এবং মোটর ফিডার (MCC) এর কার্যকরী ইউনিটগুলিকে বৈশিষ্ট্যযুক্ত করে।
ইনস্টলেশন ডায়াগ্রাম
|
ইউনিভার্সাল ক্যাবিনেট কোড |
A |
B |
C |
D |
দ্রষ্টব্য |
|
GCS-TG1010-4 |
1000 |
1000 |
850 |
956 |
আন্তঃসংযোগ মন্ত্রিসভা |
|
GCS-TG0810-4 |
800 |
1000 |
650 |
956 |
রিসিভিং ক্যাবিনেট |
|
GCS-TG0808-4 |
800 |
800 |
650 |
756 |
রিসিভিং ক্যাবিনেট |
|
GCS-TG0608-4 |
600 |
800 |
450 |
756 |
রিসিভিং ক্যাবিনেট |
FIG 2 PC ক্যাবিনেট ইনস্টলেশন ডায়াগ্রাম
|
ইউনিভার্সাল ক্যাবিনেট কোড |
A |
B |
C |
D |
E |
FxG |
|
GCS-TG1010-2 |
1000 |
1000 |
850 |
956 |
1000 |
400×400 |
|
GCS-TG0810-2 |
800 |
1000 |
650 |
956 |
800 |
200×400 |
|
GCS-TG1008-2 |
1000 |
800 |
850 |
756 |
1000 |
400×400 |
|
GCS-TG0808-2 |
800 |
800 |
650 |
756 |
800 |
200×400 |
3 MCC ক্যাবিনেট ইনস্টলেশন ডায়াগ্রাম
|
ইউনিভার্সাল ক্যাবিনেট কোড |
A |
B |
C |
D |
E |
FxG |
|
GCS-TG1006-1 |
1000 |
600 |
850 |
556 |
60 |
400×350 |
|
GCS-TG0806-1 |
800 |
600 |
650 |
556 |
160 |
200×350 |
আদেশ নির্দেশ
অর্ডার চুক্তিতে নিম্নলিখিত বিষয়বস্তু রয়েছে:
● পণ্যের সম্পূর্ণ মডেল প্রধান সার্কিট সমাধান নম্বর এবং অন্তর্ভুক্ত অক্জিলিয়ারী সার্কিট সমাধান নম্বর
● প্রধান সার্কিট সিস্টেম সমন্বয় ক্রম চিত্র
● অক্জিলিয়ারী সার্কিট স্কিম্যাটিক ডায়াগ্রাম
● ক্যাবিনেটের উপাদানগুলির তালিকা
● সার্কিটে ভোল্টেজ, কারেন্ট, সময় এবং অন্যান্য সেটিং প্যারামিটার
● অন্যান্য বিশেষ প্রয়োজনীয়তা পণ্যের স্বাভাবিক ব্যবহারের সাথে অসামঞ্জস্যপূর্ণ
