একটি বৈদ্যুতিক অন্তরক কি এবং কেন এটি উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য অপরিহার্য

আনির্বাচনtrical অন্তরকআধুনিক পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমের একটি গুরুত্বপূর্ণ উপাদান। ওভারহেড ট্রান্সমিশন লাইন থেকে সাবস্টেশন এবং রেলওয়ে ইলেকট্রিফিকেশন সিস্টেম পর্যন্ত, ইনসুলেটরগুলি বৈদ্যুতিক বিচ্ছিন্নতা, যান্ত্রিক সহায়তা এবং দীর্ঘমেয়াদী সিস্টেমের নির্ভরযোগ্যতা নিশ্চিত করে। এই বিস্তৃত নির্দেশিকাতে, আমরা ইনসুলেটরের ধরন, উপকরণ, কর্মক্ষমতার মান, নির্বাচনের মানদণ্ড, ইনস্টলেশনের সর্বোত্তম অনুশীলন এবং উদীয়মান শিল্প প্রবণতাগুলি অন্বেষণ করি।

আপনি একজন প্রকৌশলী, প্রকিউরমেন্ট স্পেশালিস্ট, বা প্রজেক্ট ম্যানেজার হোন না কেন, এই গাইড আপনাকে বুঝতে সাহায্য করবে কিভাবে হাই-ভোল্টেজ অ্যাপ্লিকেশনের জন্য সঠিক ইনসুলেটর সলিউশন নির্বাচন করতে হয়। আমরা উন্নত উত্পাদন অন্তর্দৃষ্টি এবং গুণমান নিশ্চিত করার অনুশীলনগুলিও প্রবর্তন করিCNKEEYA, একটি পেশাদার বৈদ্যুতিক নিরোধক প্রস্তুতকারক।

সূচিপত্র

• 1. একটি বৈদ্যুতিক অন্তরক কি?
• 2. পাওয়ার সিস্টেমে বৈদ্যুতিক নিরোধকগুলি কেন গুরুত্বপূর্ণ?
• 3. বৈদ্যুতিক নিরোধক প্রকার
• 4. অন্তরক উপকরণ তুলনা
• 5. কিভাবে সঠিক বৈদ্যুতিক অন্তরক নির্বাচন করবেন?
• 6. আন্তর্জাতিক মান এবং পরীক্ষার প্রয়োজনীয়তা
• 7. শিল্প জুড়ে অ্যাপ্লিকেশন
• 8. ইনস্টলেশন এবং রক্ষণাবেক্ষণের সর্বোত্তম অভ্যাস
• 9. উদ্ভাবন এবং ভবিষ্যতের প্রবণতা
• 10. প্রায়শই জিজ্ঞাসিত প্রশ্ন

1. একটি বৈদ্যুতিক অন্তরক কি?

আবৈদ্যুতিক অন্তরকএকটি উপাদান বা ডিভাইস যা বৈদ্যুতিক প্রবাহকে প্রতিরোধ করে এবং শক্তিযুক্ত উপাদান এবং গ্রাউন্ডেড স্ট্রাকচারের মধ্যে অনিচ্ছাকৃত সঞ্চালন প্রতিরোধ করে। পাওয়ার সিস্টেমে, ইনসুলেটরগুলি প্রাথমিকভাবে ব্যবহৃত হয়:

• যান্ত্রিকভাবে কন্ডাক্টরকে সমর্থন করুন
• ফুটো স্রোত প্রতিরোধ
• নিরাপদ ক্লিয়ারেন্স দূরত্ব বজায় রাখুন
• উচ্চ-ভোল্টেজ পরিবেশে কর্মক্ষম নিরাপত্তা নিশ্চিত করুন

ইনসুলেটরগুলি সাধারণত ট্রান্সমিশন টাওয়ার, ইউটিলিটি পোল, সাবস্টেশন, সুইচগিয়ার অ্যাসেম্বলি এবং রেলওয়ে বিদ্যুতায়ন ব্যবস্থায় ইনস্টল করা হয়। এগুলি ছাড়া, বৈদ্যুতিক শক্তি গ্রাউন্ডেড স্ট্রাকচারে লিক হতে পারে, যার ফলে শর্ট সার্কিট, বিভ্রাট বা নিরাপত্তার ঝুঁকি হতে পারে।

2. পাওয়ার সিস্টেমে বৈদ্যুতিক নিরোধকগুলি কেন গুরুত্বপূর্ণ?

আধুনিক পাওয়ার গ্রিডগুলি মাঝারি ভোল্টেজ (MV) থেকে অতি-উচ্চ ভোল্টেজ (UHV) পর্যন্ত ভোল্টেজে কাজ করে। ভোল্টেজের মাত্রা বাড়ার সাথে সাথে উচ্চতর নিরোধক কর্মক্ষমতার প্রয়োজন হয়।

মূল কারণগুলি তারা গুরুত্বপূর্ণ:

1. বৈদ্যুতিক বিচ্ছিন্নতা:ফ্ল্যাশওভার এবং লিকেজ কারেন্ট প্রতিরোধ করে।
2. যান্ত্রিক শক্তি:কন্ডাকটর ওজন, বায়ু লোড, এবং বরফ লোড সমর্থন করে।
3. পরিবেশগত প্রতিরোধ:দূষণ, UV এক্সপোজার এবং চরম তাপমাত্রা সহ্য করে।
4. সিস্টেম নির্ভরযোগ্যতা:বিভ্রাট এবং রক্ষণাবেক্ষণ খরচ হ্রাস.

উচ্চ-ভোল্টেজ ট্রান্সমিশন নেটওয়ার্কগুলিতে, এমনকি একটি ছোট নিরোধক ব্যর্থতা ক্যাসকেডিং গ্রিড অস্থিরতার কারণ হতে পারে। অতএব, বিশ্বস্ত নির্মাতাদের থেকে উচ্চ মানের অন্তরক নির্বাচন করুনCNKEEYAঅবকাঠামো দীর্ঘায়ু জন্য অপরিহার্য.

3. বৈদ্যুতিক নিরোধক প্রকার

3.1 পিন টাইপ ইনসুলেটর

সাধারণত 33kV পর্যন্ত বিতরণ ব্যবস্থায় ব্যবহৃত হয়। ইউটিলিটি খুঁটির ক্রস-আর্মগুলিতে মাউন্ট করা হয়েছে।

3.2 সাসপেনশন ইনসুলেটর

সিরিজে সংযুক্ত একাধিক ডিস্ক ইউনিট নিয়ে গঠিত। 33kV এর উপরে উচ্চ-ভোল্টেজ ট্রান্সমিশন লাইনের জন্য উপযুক্ত।

3.3 স্ট্রেন ইনসুলেটর

যেখানে যান্ত্রিক উত্তেজনা বেশি, যেমন লাইন ডেড-এন্ড বা তীক্ষ্ণ বাঁকগুলির জন্য ডিজাইন করা হয়েছে৷

3.4 শেকল ইনসুলেটর

সাধারণত লো-ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেমে ব্যবহৃত হয়।

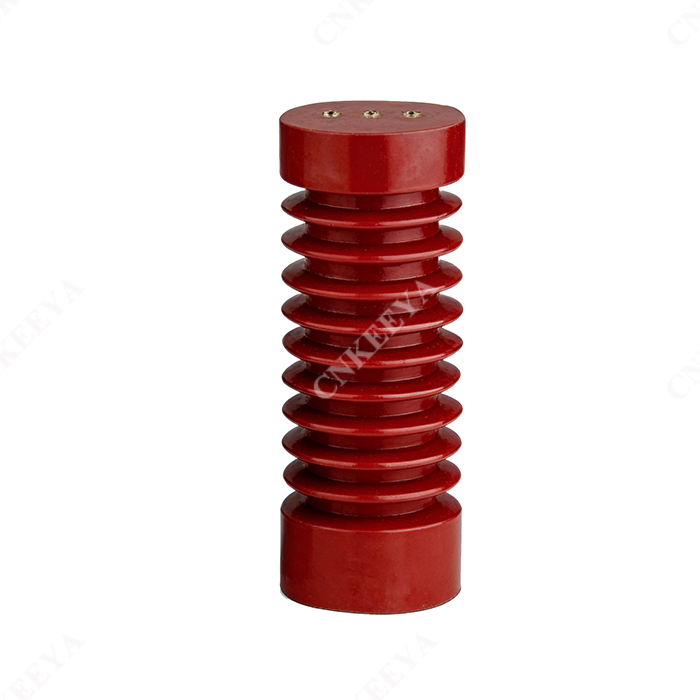

3.5 পোস্ট ইনসুলেটর

সাবস্টেশন এবং সুইচগিয়ার ইনস্টলেশনে ব্যবহৃত হয়।

4. অন্তরক উপকরণ তুলনা

কম্পোজিট ইনসুলেটরগুলি তাদের কম ওজন এবং চমৎকার দূষণ কার্যকারিতার কারণে জনপ্রিয়তা অর্জন করেছে, যা তাদের উপকূলীয় এবং শিল্প এলাকার জন্য উপযুক্ত করে তুলেছে।

5. কিভাবে সঠিক বৈদ্যুতিক অন্তরক নির্বাচন করবেন?

5.1 ভোল্টেজ রেটিং

নিশ্চিত করুন যে ইনসুলেটরের রেট করা ভোল্টেজ সিস্টেম অপারেটিং ভোল্টেজের চেয়ে বেশি।

5.2 ক্রিপেজ দূরত্ব

দূষিত বা আর্দ্র পরিবেশের জন্য গুরুত্বপূর্ণ।

5.3 যান্ত্রিক লোড ক্ষমতা

বাতাসের গতি, কন্ডাকটর টান এবং পরিবেশগত লোড বিবেচনা করুন।

5.4 পরিবেশগত অবস্থা

• উপকূলীয় লবণ কুয়াশা
• শিল্প দূষণ
• মরুভূমির বালির ঝড়
• চরম ঠান্ডা অঞ্চল

একজন অভিজ্ঞ বৈদ্যুতিক নিরোধক প্রস্তুতকারকের সাথে কাজ করা সঠিক প্রকৌশল সহায়তা এবং সম্মতি যাচাই নিশ্চিত করে।

6. আন্তর্জাতিক মান এবং পরীক্ষার প্রয়োজনীয়তা

নিরাপত্তা এবং স্থায়িত্ব নিশ্চিত করতে বৈদ্যুতিক নিরোধককে অবশ্যই আন্তর্জাতিক মান মেনে চলতে হবে।

• IEC 61109 – AC ওভারহেড লাইনের জন্য কম্পোজিট ইনসুলেটর
• IEC 60383 - ওভারহেড লাইনের জন্য অন্তরক
• ANSI C29 – আমেরিকান ইনসুলেটর মান

সাধারণ পরীক্ষা অন্তর্ভুক্ত:

1. পাওয়ার ফ্রিকোয়েন্সি সহ্য করার পরীক্ষা
2. বজ্রপাত পরীক্ষা
3. যান্ত্রিক প্রসার্য পরীক্ষা
4. দূষণ কর্মক্ষমতা পরীক্ষা
5. বার্ধক্য এবং UV প্রতিরোধের পরীক্ষা

নেতৃস্থানীয় সরবরাহকারী পছন্দCNKEEYAবিশ্বব্যাপী বাজারের প্রয়োজনীয়তার সাথে সম্মতি নিশ্চিত করতে কঠোর মান নিয়ন্ত্রণ ব্যবস্থা প্রয়োগ করুন।

7. শিল্প জুড়ে অ্যাপ্লিকেশন

পাওয়ার ট্রান্সমিশন

11kV ডিস্ট্রিবিউশন থেকে 1000kV UHV সিস্টেমে ওভারহেড লাইনে ব্যবহৃত হয়।

সাবস্টেশন

পোস্ট ইনসুলেটর এবং বুশিংগুলি সুইচইয়ার্ডগুলিতে নিরোধক বজায় রাখে।

রেলওয়ে বিদ্যুতায়ন

ওভারহেড ক্যাটেনারি সিস্টেমকে নিরাপদে সমর্থন করে।

নবায়নযোগ্য শক্তি

বায়ু খামার এবং সৌর উদ্ভিদ গ্রিড আন্তঃসংযোগের জন্য অন্তরকের উপর নির্ভর করে।

8. ইনস্টলেশন এবং রক্ষণাবেক্ষণের সর্বোত্তম অভ্যাস

ইনস্টলেশন টিপস:

• হার্ডওয়্যার শক্ত করার সময় সঠিক টর্ক নিশ্চিত করুন।
• হ্যান্ডলিং করার সময় যান্ত্রিক শক এড়িয়ে চলুন।
• অসম চাপ প্রতিরোধ করতে সঠিক প্রান্তিককরণ বজায় রাখুন।

রক্ষণাবেক্ষণ সুপারিশ:

• পর্যায়ক্রমিক চাক্ষুষ পরিদর্শন
• ইনফ্রারেড থার্মোগ্রাফি পর্যবেক্ষণ
• উচ্চ দূষণ এলাকায় পরিষ্কার করা

প্রতিরোধমূলক রক্ষণাবেক্ষণ উল্লেখযোগ্যভাবে পরিষেবা জীবন প্রসারিত করে এবং অপ্রত্যাশিত ব্যর্থতা হ্রাস করে।

9. উদ্ভাবন এবং ভবিষ্যতের প্রবণতা

ইন্সুলেটর শিল্প স্মার্ট গ্রিড ইন্টিগ্রেশন এবং উন্নত উপকরণ গবেষণার সাথে বিকশিত হচ্ছে।

• উন্নত সিলিকন রাবার ফর্মুলেশন
• স্ব-পরিষ্কার হাইড্রোফোবিক আবরণ
• লাইটওয়েট কম্পোজিট কোর প্রযুক্তি
• এমবেডেড সেন্সর সহ স্মার্ট ইনসুলেটর

বিশ্বব্যাপী গ্রিড আধুনিকীকরণ এবং পুনর্নবীকরণযোগ্য সম্প্রসারণের সাথে, উন্নত উচ্চ-ভোল্টেজ বৈদ্যুতিক নিরোধকগুলির চাহিদা উল্লেখযোগ্যভাবে বৃদ্ধি পাবে বলে আশা করা হচ্ছে।

10. প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: চীনামাটির বাসন এবং যৌগিক অন্তরক মধ্যে পার্থক্য কি?

চীনামাটির বাসন অন্তরক টেকসই এবং ঐতিহ্যগত, যখন যৌগিক নিরোধক হালকা হয় এবং ভাল দূষণ প্রতিরোধের অফার করে।

প্রশ্ন 2: বৈদ্যুতিক নিরোধক কতক্ষণ স্থায়ী হয়?

উপাদান এবং পরিবেশগত অবস্থার উপর নির্ভর করে সাধারণত 25-50 বছর।

প্রশ্ন 3: কেন ক্রিপেজ দূরত্ব গুরুত্বপূর্ণ?

এটি দূষিত বা আর্দ্র পরিবেশে পৃষ্ঠের ফুটো স্রোত প্রতিরোধ করে।

প্রশ্ন 4: ইনসুলেটর ব্যর্থ হতে পারে?

হ্যাঁ, বার্ধক্য, দূষণ, যান্ত্রিক ক্ষতি, বা উত্পাদন ত্রুটির কারণে।

উপসংহার

বৈদ্যুতিক নিরোধক আধুনিক বিদ্যুৎ পরিকাঠামোর অপরিহার্য উপাদান। উচ্চ-ভোল্টেজ ট্রান্সমিশন লাইনকে সমর্থন করা থেকে শুরু করে সাবস্টেশনের নিরাপত্তা নিশ্চিত করা পর্যন্ত, গ্রিড নির্ভরযোগ্যতায় তাদের ভূমিকা বাড়াবাড়ি করা যায় না। দীর্ঘমেয়াদী কর্মক্ষমতার জন্য উপযুক্ত প্রকার, উপাদান এবং নকশা নির্বাচন করা অত্যন্ত গুরুত্বপূর্ণ।

যেহেতু বিশ্বব্যাপী শক্তির চাহিদা বৃদ্ধি পাচ্ছে এবং গ্রিডগুলি আরও বুদ্ধিমান হয়ে উঠেছে, উচ্চ-মানের ইনসুলেটর সমাধানগুলিতে বিনিয়োগ করা আগের চেয়ে আরও গুরুত্বপূর্ণ। আপনি যদি আপনার প্রকল্পের প্রয়োজন অনুসারে নির্ভরযোগ্য, মান-সম্মত বৈদ্যুতিক নিরোধক পণ্যগুলি খুঁজছেন,আমাদের সাথে যোগাযোগ করুনকিভাবে শিখতে আজCNKEEYAআপনার পাওয়ার সিস্টেমের প্রয়োজনীয়তা সমর্থন করতে পারে।
