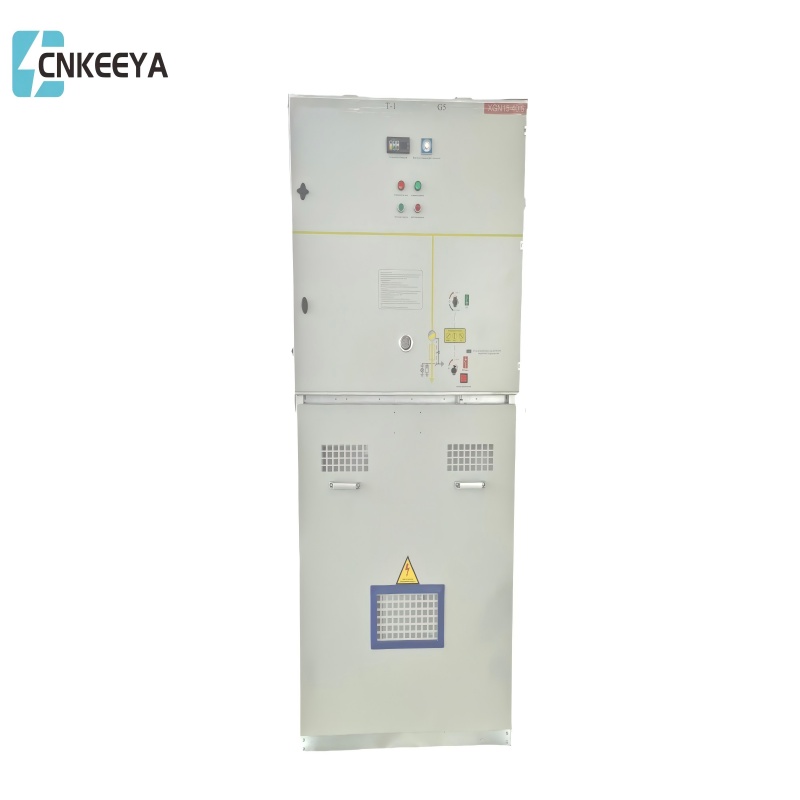

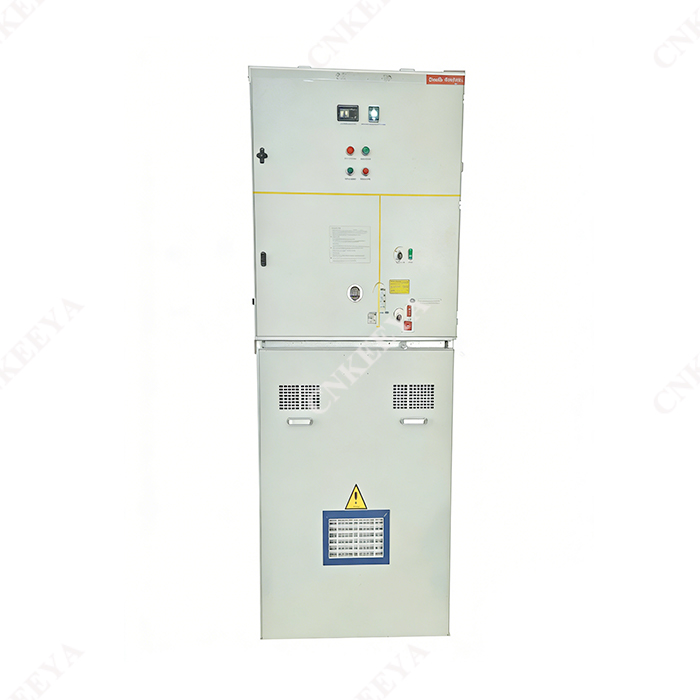

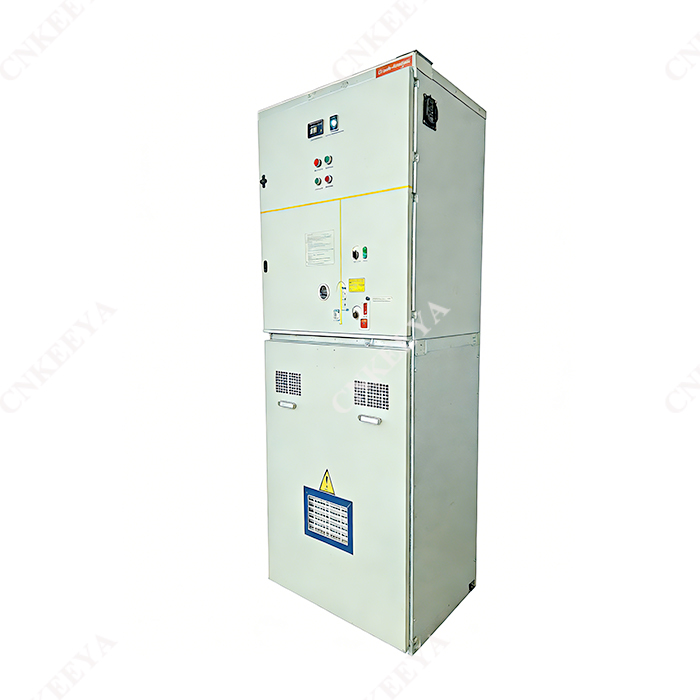

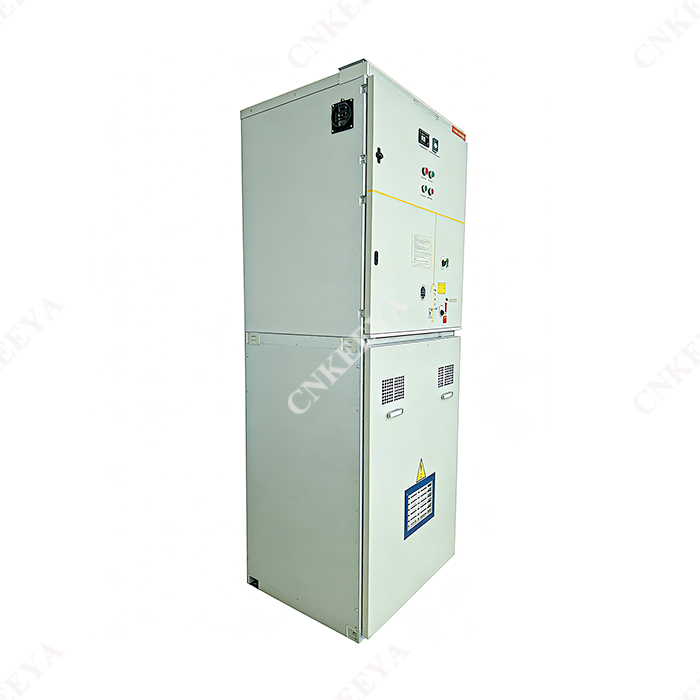

সম্পূর্ণ ধাতব বদ্ধ রিং প্রধান ইউনিট
  • সম্পূর্ণ ধাতব বদ্ধ রিং প্রধান ইউনিট সম্পূর্ণ ধাতব বদ্ধ রিং প্রধান ইউনিট

সম্পূর্ণ ধাতব বদ্ধ রিং প্রধান ইউনিট

একজন নামী নির্মাতা সিএনকেইয়া গর্বের সাথে পুরো ধাতব বদ্ধ রিং মেইন ইউনিট উপস্থাপন করে, ব্যয়বহুল সমাধানগুলির সাথে উন্নত প্রযুক্তিকে মিশ্রিত করে। আমরা প্রতিযোগিতামূলক মূল্যে উচ্চ-মানের পণ্য সরবরাহকে অগ্রাধিকার দিই, আমাদের সম্পূর্ণ ধাতব বদ্ধ রিং মূল ইউনিটগুলি নির্ভরযোগ্য এবং সাশ্রয়ী মূল্যের সমাধান হিসাবে দাঁড়িয়েছে তা নিশ্চিত করে। টপ-খাঁজ উত্পাদন দক্ষতা, ব্যয়-কার্যকারিতা এবং সম্পূর্ণ ধাতব-বদ্ধ রিং মূল ইউনিটগুলির রাজ্যে শ্রেষ্ঠত্ব অ্যাক্সেস করতে সিএনকেইএর সাথে অংশীদার। আপনার বাজেটের মধ্যে থাকার সময় আপনার প্রয়োজনগুলি পূরণ করে এমন উদ্ভাবনী সমাধানগুলির জন্য আমাদের বিশ্বাস করুন।

মডেল: XGN□-24KV

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

শীর্ষস্থানীয় নির্মাতা সিএনকেইয়া গর্বের সাথে পূর্ণ ধাতব বদ্ধ রিং মেইন ইউনিট উপস্থাপন করে, কাটিয়া-এজ প্রযুক্তির সংমিশ্রণে ব্যয়-কার্যকারিতার প্রতিশ্রুতিবদ্ধতার সাথে। উচ্চ-মানের পণ্য সরবরাহ করার জন্য আমাদের উত্সর্গের সাথে প্রতিযোগিতামূলক দাম সরবরাহের ক্ষেত্রে আমাদের ফোকাসের সাথে মিলে যায়। সম্পূর্ণ ধাতব বদ্ধ রিং মেইন ইউনিটগুলির ডোমেনে ব্যয়-দক্ষ সমাধানগুলির জন্য সিএনকেইয়া একটি বিশ্বস্ত উত্স হিসাবে দাঁড়িয়েছে। মান এবং সাশ্রয়ী উভয়কেই অগ্রাধিকার দেয় এমন শীর্ষ স্তরের পণ্যগুলি অ্যাক্সেস করতে আমাদের সাথে অংশীদার।


প্রধান ট্রান্সফর্মারের ক্ষমতা বৃদ্ধি করুন এবং সাবস্টেশনটির বিদ্যুৎ সরবরাহের ক্ষমতা উন্নত করুন।

বিতরণ লাইনের শক্তি সংক্রমণ ক্ষমতা উন্নত করুন এবং বিতরণ লাইনের সংখ্যা হ্রাস করুন।

মাঝারি ভোল্টেজ লাইনের বিদ্যুৎ সরবরাহ ব্যাসার্ধ বৃদ্ধি করুন।

মাঝারি ভোল্টেজ পাওয়ার গ্রিডের বিদ্যুৎ সরবরাহের গুণমান উন্নত করুন।

মাঝারি ভোল্টেজ পাওয়ার গ্রিডের শক্তি হ্রাস হ্রাস করুন।

অযৌক্তিক ধাতু এবং জমি সংস্থান সংরক্ষণ করুন।


মডেল এবং অর্থ


পরিষেবা শর্ত

● উচ্চতা: ≤1000 মি

পরিবেষ্টিত তাপমাত্রা: সর্বাধিক পরিবেষ্টিত তাপমাত্রা +40 ℃, সর্বনিম্ন পরিবেষ্টিত তাপমাত্রা -35 ℃, সর্বাধিক দৈনিক তাপমাত্রার পার্থক্য 25 ℃;

● আপেক্ষিক আর্দ্রতা: দৈনিক গড় আপেক্ষিক আর্দ্রতা ≤95%, মাসিক গড় আপেক্ষিক আর্দ্রতা ≤90%;

● ভূমিকম্পের তীব্রতা: 8 ডিগ্রি;

সিস্টেমের রেটযুক্ত ফ্রিকোয়েন্সি: 50Hz;

এসএফ 6 এর বার্ষিক ফুটো হার: ≤0.1%;

ঘের সুরক্ষা গ্রেড: আইপি 3 এক্স;

● দ্রষ্টব্য: উপরের শর্তগুলির বাইরে এই পণ্যটি অর্ডার করার সময়, দয়া করে আমাদের সংস্থার সাথে পরামর্শ করুন।


এক্সিকিউটিভ স্ট্যান্ডার্ড

● জিবি/টি 156 স্ট্যান্ডার্ড ভোল্টেজ

● জিবি 311.1 ইনসুলেশন সমন্বয়-অংশ 1: সংজ্ঞা, নীতি এবং বিধি;

● জিবি 38043.6KV ~ 40.5KV উচ্চ-ভোল্টেজ বিকল্প বর্তমান স্যুইচগুলি 3.6KV এর উপরে রেটেড ভোল্টেজের জন্য এবং 40.5KV এর চেয়ে কম জিবি 3906 বিকল্প-বর্তমান ধাতব-আবদ্ধ সুইচগিয়ার এবং কন্ট্রোল গিয়ার 3.6KV এর উপরে এবং 40.5KV এর উপরে এবং সহ;

● জিবি/টি 11022 উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোল গিয়ার স্ট্যান্ডার্ডগুলির জন্য সাধারণ স্পেসিফিকেশন;

● জিবি/টি 12,022 সালফার হেক্সাফ্লুরাইড শিল্প ব্যবহারের জন্য;

● GB16926 উচ্চ-ভোল্টেজ বিকল্প বর্তমান সুইচ-ফিউজ সংমিশ্রণগুলি;

● ডিএল/টি 404 ইনডোর এসি উচ্চ ভোল্টেজ সুইচগিয়ার প্যানেল সম্পূর্ণ ধাতব বদ্ধ রিং প্রধান ইউনিট


প্রযুক্তিগত প্যারামিটার

নং নং

নাম

ইউনিট

লোড সুইচ ক্যাবিনেট

স্যুইচ-ফিউজ সংমিশ্রণ মন্ত্রিসভা

1

রেট ভোল্টেজ

কেভি

24

2

রেটযুক্ত ফ্রিকোয়েন্সি

এইচজেড

50

3

রেটেড কারেন্ট

A

630

125

4

রেটেড লোড ব্রেকিং কারেন্ট

A

630

125

5

রেটযুক্ত স্বল্প-সময় সহ্য বর্তমান (কার্যকর) (3 এস)

দ্য

20

6

রেটেড পিক সহ্য বর্তমান

দ্য

50

7

বন্ধ লুপ ব্রেকিং কারেন্ট

A

630

8

সর্বাধিক স্থানান্তর বর্তমান

A


31.5

9

সম্ভাব্য শর্ট সার্কিট ব্রেকিং ফিউজের বর্তমান (কার্যকর)

দ্য


1400

10

2 এস স্বল্প সময়ের গ্রাউন্ডিং স্যুইচটির বর্তমান সহ্য

দ্য

20

11

বর্তমান ব্রেকিং টাইমস রেট

সময়

≥100

12

যান্ত্রিক জীবন

লোড সুইচ

≥2000

গ্রাউন্ডিং সুইচ

≥2000

13

এসএফ 6 গ্যাসের বার্ষিক ফুটো হার

এসএফ 6 গ্যাসের বার্ষিক ফুটো হার

%

≤0.1






14

 রেটযুক্ত স্বল্প সময়ের পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (কার্যকর)

বিচ্ছিন্ন দূরত্ব জুড়ে

কেভি

64 (79)

খোলার দূরত্ব স্যুইচ করুন

কেভি

64 (79)

পর্যায় থেকে পর্যায়, স্থল থেকে পর্যায়

কেভি

50 (65)

রেটেড লাইটনিং ইমালস সহ্য ভোল্টেজ (পিক)

বিচ্ছিন্ন দূরত্ব জুড়ে

কেভি

110 (145)

খোলার দূরত্ব স্যুইচ করুন

কেভি

110 (145)

পর্যায় থেকে পর্যায়, স্থল থেকে পর্যায়

কেভি

95 (125)

15

তাপমাত্রা বৃদ্ধির সীমা

K

জিবি/T11022 অনুযায়ী

16

অপারেটিং মেকানিজম


ম্যানুয়াল, বা বৈদ্যুতিক প্লাস ম্যানুয়াল

17

অপারেটিং ভোল্টেজ

V

প্রস্তাবিত ডিসি 1110, al চ্ছিক ডিসি 24 বা ডিসি 48 AC220

18

মন্ত্রিসভায় অন্তরক অংশগুলির ক্রাইপেজ দূরত্ব

মিমি/কেভি

≥20 (24 কেভি) 220 (পের 24 কেভি হিসাবে গণনা করা)

19

ঘের সুরক্ষা গ্রেড


আইপি 3 এক্স

20

খালি কন্ডাক্টরের বায়ু দূরত্ব পরিষ্কার করুন (ধাপ থেকে স্থল এবং পর্যায় থেকে পর্যায়)

মিমি

80180

21

রেটেড ক্যাবল চার্জিং ব্রেকিং কারেন্ট

A

25

22

স্রোতের স্রোত স্যুইচিং নো-লোড ট্রান্সফর্মার

A

0 ~ 15 এ

23

অ্যাসিঙ্ক্রোনি খোলার এবং বন্ধ

এমএস

<5

24

প্রধান সার্কিট প্রতিরোধের (ফিউজ বাদে)

বাবু

<140

দ্রষ্টব্য: স্যুইচ-ফিউজ সংমিশ্রণের রেটেড কারেন্টটি লোড স্যুইচ এবং নির্বাচিত ফিউজের সম্পূর্ণ সম্মিলিত যন্ত্রপাতিগুলির জন্য ব্যবহৃত হয় rac বন্ধনীগুলির বাইরের ডেটাগুলি কম প্রতিরোধের মাধ্যমে নিরপেক্ষ পয়েন্ট গ্রাউন্ডিং সিস্টেমকে উল্লেখ করে এবং বন্ধনীগুলির অভ্যন্তরের ডেটাগুলি নিরপেক্ষ পয়েন্ট গ্রাউন্ডিং বা আনস্ট্রেড সিস্টেমকে আর্ক দমন কয়লার মাধ্যমে উল্লেখ করে।


সম্পূর্ণ ধাতব বদ্ধ রিং প্রধান ইউনিট

রূপরেখা আকার


আগত (বহির্গামী) লাইন ক্যাবিনেটের আউটলাইন ডায়াগ্রাম

স্যুইচ ক্যাবিনেটের উদ্দেশ্য

মন্ত্রিপরিষদের প্রস্থ (মিমি)

মন্ত্রিসভা গভীরতা (মিমি)

মন্ত্রিপরিষদের উচ্চতা (মিমি)

আগত মন্ত্রিসভা

750

1020

1900

বহির্গামী মন্ত্রিসভা

500

1020

1900

মন্ত্রিসভা

500

1020

1900

বাস দম্পতি মন্ত্রিসভা

500

1020

1900

ভাইস বাস দম্পতি মন্ত্রিসভা

500

1020

1900

বাস ট্রানজিশন ক্যাবিনেট

500

1020

1900

মিটারিং মন্ত্রিসভা

1120

1020

1900

দ্রষ্টব্য:

১. স্যুইচ ক্যাবিনেটের নামমাত্র গভীরতায় দরজা প্যানেলের সমস্ত বাইরের প্রান্ত অন্তর্ভুক্ত রয়েছে (উত্তল উপাদান, লক, পিন এবং দরজা প্যানেলের উত্তল অংশগুলি বাদ দিয়ে)

২. মাথার সমস্ত বাইরের প্রান্ত সহ সুইচ ক্যাবিনেটের নামমাত্র উচ্চতা (উত্তল রিংগুলি বাদ দিয়ে)
