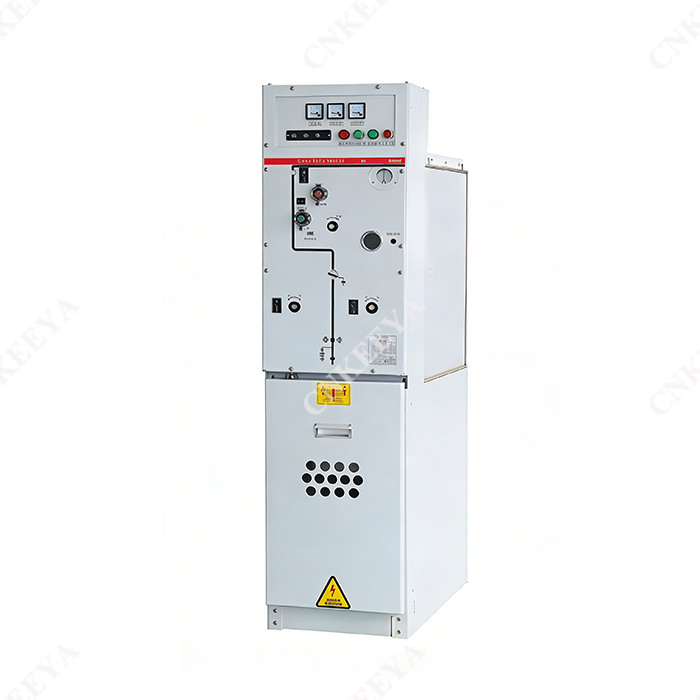

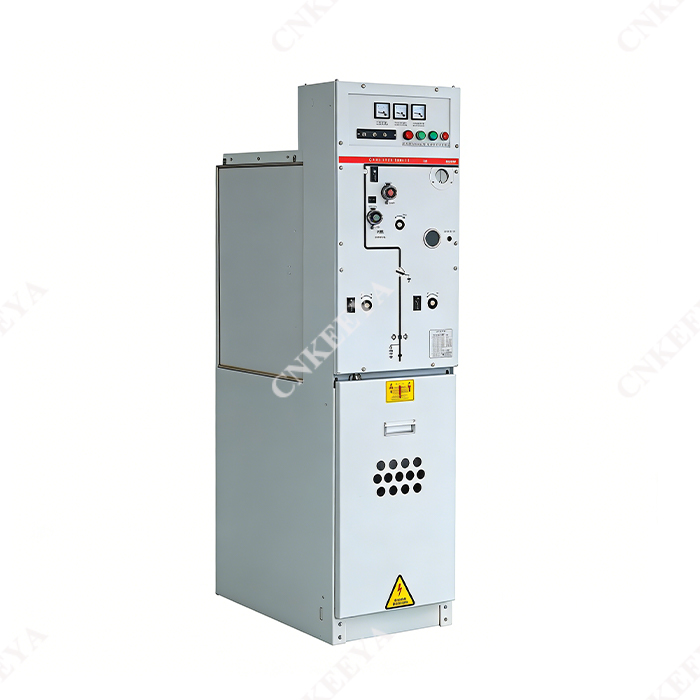

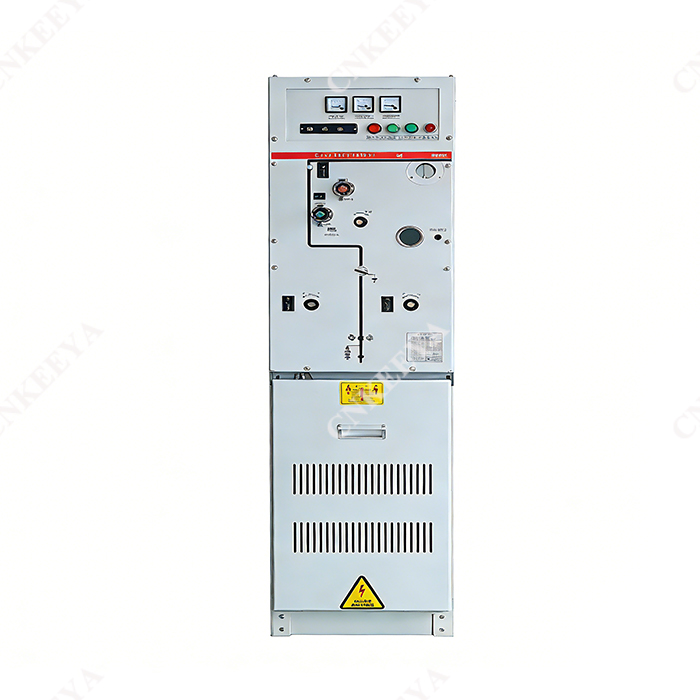

12kV সলিড ইনসুলেটেড রিং প্রধান ইউনিট

CNKEEYA,12kV সলিড ইনসুলেটেড রিং মেইন ইউনিট, চীন ভিত্তিক একটি স্বনামধন্য সরবরাহকারী, দক্ষ এবং নির্ভরযোগ্য বৈদ্যুতিক বন্টন সমাধানের জন্য উচ্চ মানের সলিড ইনসুলেটেড রিং প্রধান ইউনিট প্রদানে বিশেষজ্ঞ। GTXGN □-12 সলিড ইনসুলেটেড রিং প্রধান ইউনিট হল একটি নতুন প্রজন্মের পরিবেশ সুরক্ষা টাইপ যৌগিক নিরোধক রিং প্রধান ইউনিট যা আমাদের কোম্পানি দ্বারা তৈরি করা হয়েছে। এটি প্রধানত তিনটি অংশের সমন্বয়ে গঠিত, যথা V ইউনিট (সার্কিট ব্রেকার ইউনিট), সি ইউনিট (লোড সুইচ ইউনিট), এফ ইউনিট (কম্বিনেশন ইউনিট), প্রতিটি ইউনিট একা ব্যবহার করা যেতে পারে বা অবাধে বর্ধিত করা যেতে পারে, এর গঠনটি বুদ্ধিমান কন্ট্রোল ইন্সট্রুমেন্ট রুম, অপারেটিং মেকানিজম এবং প্রাথমিক অংশে বিভক্ত, ইন্সট্রুমেন্ট রুমটি মাইক্রোকন্ট্রোল মেকানিজমের সাথে মিলিত হতে পারে (প্রাথমিক প্রোটেকশন মেকানিজম এবং স্প্যানিশ মেশিন)। APG এর স্বয়ংক্রিয় জেল প্রক্রিয়া গ্রহণ করে, বিচ্ছিন্ন সুইচ এবং আর্ক-এক্সটিংগুইশিং চেম্বার সম্পূর্ণরূপে ইপোক্সি রজনে আবদ্ধ থাকে এবং বাস সংযোগ করতে একটি বিশেষ জয়েন্ট ব্যবহার করা হয়।

চাপ-নির্বাপক চেম্বার বিশেষ তামা এবং ক্রোম যোগাযোগ উপাদান গ্রহণ করে--- টাইপ R অনুদৈর্ঘ্য চৌম্বক ক্ষেত্রের যোগাযোগ, এবং সম্পূর্ণ এক-বার সিলিং প্রক্রিয়া। শর্ট সার্কিট কারেন্ট ব্রেকিং ক্ষমতা এবং স্থায়িত্ব, বৈদ্যুতিক জীবন, তাপমাত্রা বৃদ্ধি এবং এই চাপ-নির্বাপক চেম্বারের নিরোধক স্তরগুলি হল (তামা এবং অ্যালুমিনিয়ামের যোগাযোগের উপাদান, কাপ-আকৃতির অনুদৈর্ঘ্য চৌম্বক ক্ষেত্রের যোগাযোগের কাঠামো এবং অসম্পূর্ণ ওয়ান-টাইম সিলিং প্রক্রিয়া) পূর্বের তুলনায় স্পষ্টতই উন্নত হয়েছে। অপারেশন মেকানিজম ইলাস্টিক অপারেশন মেকানিজম গ্রহণ করে যা সুইচের সাথে একত্রিত করা হয়, অর্থাৎ, আইসোলেশন সুইচ এবং মেইন সুইচ ইলাস্টিক অপারেশন মেকানিজম ইন্টিগ্রেটেড, যা সুবিধামত ইন্টারলক অনুধাবন করতে পারে, এবং মেকানিজম পার্টস কম, উচ্চ নির্ভরযোগ্যতার সাথে অপ্রয়োজনীয় ট্রান্সমিশন লিঙ্কগুলি হ্রাস করে, এবং ব্যবহারকারীদের অপারেশনের প্রয়োজন অনুসারে ইনস্টল করা যেতে পারে।

সলিড ইনসুলেটেড সম্পূর্ণরূপে আবদ্ধ সুইচগিয়ার: এটি প্রধান অন্তরক মাধ্যম এবং পরিবাহী সংযোগ হিসাবে কঠিন অন্তরক উপাদান গ্রহণ করে। আইসোলেশন সুইচ, গ্রাউন্ডিং সুইচ, প্রধান বাস, শাখা বাস এবং অন্যান্য প্রভাবশালী বৈদ্যুতিক সার্কিটগুলি একক বা একত্রিত হওয়ার পরে, কঠিন অন্তরক মাধ্যমটি নির্দিষ্ট ফাংশন সহ এক বা একাধিক মডিউলে মোড়ানো এবং প্যাকেজ করা হয়, যা সম্পূর্ণ নিরোধক এবং সম্পূর্ণ সিলিং কার্যকারিতা সহ পুনরায় সংযুক্ত বা প্রসারিত করা যেতে পারে। তিন-স্টেশন প্রক্রিয়া লোড বর্তমান খুলতে এবং বন্ধ করতে পারে, এবং ম্যানুয়াল এবং বৈদ্যুতিক অপারেশন উপলব্ধি করতে পারে।

পরিষেবা শর্ত

● পরিবেষ্টিত তাপমাত্রা: -45℃+45℃

● আর্দ্রতা: সর্বোচ্চ গড় আপেক্ষিক গড় ≤95%, মাসিক গড় ≤90%

● উচ্চতা: ≤4000 মিটার

● ভূমিকম্প ক্ষমতা: 8 ডিগ্রী

● সুরক্ষা গ্রেড: বিদ্যুতায়িত বডি ফিউজ টিউবের জন্য IP67, IP3X সুইচ ক্যাবিনেট শেল

এক্সিকিউটিভ স্ট্যান্ডার্ড

GTXGN □-12

সলিড ইনসুলেটেড রিং প্রধান ইউনিট

● IEC 62271-1-2017 হাই-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোল গিয়ার-পার্ট 1: সাধারণ স্পেসিফিকেশন

● IEC 620071-200-2003 হাই-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোল গিয়ার-পার্ট 200: এসি মেটাল-ঘেরা সুইচগিয়ার এবং কন্ট্রোল গিয়ার 1kV এর উপরে এবং 52kV পর্যন্ত রেট করা ভোল্টেজের জন্য

● GB3906-2006 অল্টারনেটিং-কারেন্ট ধাতু-ঘেরা সুইচগিয়ার এবং কন্ট্রোল গিয়ার 3.6kV এর উপরে এবং 40.5kV পর্যন্ত এবং সহ রেট করা ভোল্টেজের জন্য

● GB/T11022-2011 উচ্চ-ভোল্টেজ সুইচগিয়ার এবং নিয়ন্ত্রণ গিয়ার মানগুলির জন্য সাধারণ বৈশিষ্ট্য

● GB1984-2014 উচ্চ-ভোল্টেজ অল্টারনেটিং-কারেন্ট সার্কিট ব্রেকার

● GB1985-2014 উচ্চ-ভোল্টেজ বিকল্প-কারেন্ট সংযোগ বিচ্ছিন্নকারী এবং আর্থিং সুইচ

● GB3804-2017 High-voltage alternating-current switches for rated voltage above 3.6 kV and less than 40.5 kV

● DL/T404-2018 অল্টারনেটিং-কারেন্ট ধাতু-ঘেরা সুইচগিয়ার এবং কন্ট্রোল গিয়ার 3.6kV এর উপরে এবং 40.5kV পর্যন্ত রেট করা ভোল্টেজের জন্য

● Q/GDW730-2012 12kV সলিড-ইনসুলেটেড রিং প্রধান ইউনিটের জন্য স্পেসিফিকেশন

প্রযুক্তিগত পরামিতি

সুইচগিয়ার প্রযুক্তিগত পরামিতি

নিরাপত্তা এবং পরিবেশগত সুরক্ষা

পরিবেশ সুরক্ষা

রূপরেখা আকার
