ZCW□-126/L ওপেন-টাইপ সালফার হেক্সাফ্লোরাইড কম্পোজিট যন্ত্রপাতি

 ওভারভিউ

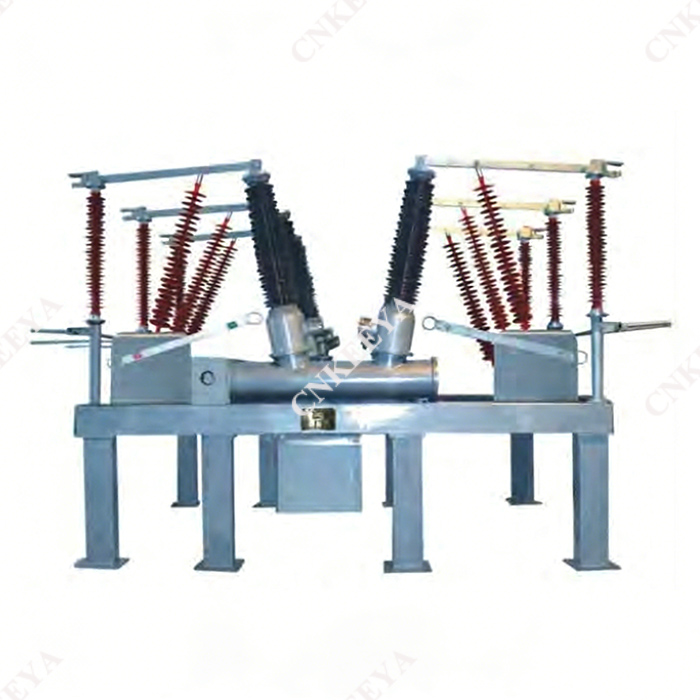

 1.1ZCW□-126/L ওপেন-টাইপ সালফার হেক্সাফ্লোরাইড কম্পোজিট যন্ত্রপাতি হল সম্মিলিত বৈদ্যুতিক যন্ত্রপাতির একটি সম্পূর্ণ সেট যা বায়ুকে বাহ্যিক নিরোধক SF6 গ্যাস হিসেবে চাপ নির্বাপক মাধ্যম হিসেবে ব্যবহার করে। থ্রি-ফেজ এসির জন্য 126kV ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমের নিয়ন্ত্রণ এবং সুরক্ষা এমন পরিস্থিতিতেও ব্যবহার করা যেতে পারে যেখানে সার্কিট ব্রেকার এবং ক্যাপাসিটর ব্যাঙ্কগুলি সংযুক্ত থাকে। শহুরে সাবস্টেশন, এন্টারপ্রাইজ সাবস্টেশন এবং আঁটসাঁট জমি ব্যবহার সহ পাহাড়ি সাবস্টেশনের জন্য উপযুক্ত। এই পণ্যের নিম্নলিখিত বৈশিষ্ট্য আছে:

 1) সার্কিট ব্রেকার, আইসোলেটিং সুইচ, গ্রাউন্ডিং সুইচ, কারেন্ট ট্রান্সফরমার, SF6 ভোল্টেজ ট্রান্সফরমার, লাইটনিং অ্যারেস্টার, বাসবার এবং অন্যান্য উপাদানগুলিকে একটি গ্রাউন্ডেড স্টিল স্ট্রাকচার ব্র্যাকেটে জৈবভাবে একত্রিত করুন, যার ফলে একটি কম্প্যাক্ট স্ট্রাকচার তৈরি হয়।

 2) এটি বিভক্ত ধরণের স্থানের মাত্র 30% -50% জায়গা দখল করে এবং এতে জমি সংরক্ষণ এবং প্রকল্পের খরচ কমানোর বৈশিষ্ট্য রয়েছে।

 3) পুরো ব্যবধানটি কারখানায় তৈরি করা হয়, কারখানা ছাড়ার আগে একত্রিত এবং ডিবাগ করা হয় এবং ইনস্টলেশন চক্রকে ছোট করার জন্য সম্পূর্ণরূপে ইনস্টলেশন সাইটে পরিবহন করা হয়।

 4) ন্যূনতম রক্ষণাবেক্ষণ এবং উচ্চ নির্ভরযোগ্যতা সহ উচ্চ-পারফরম্যান্স আর্ক এক্সটিংগুইশিং চেম্বার, SF6 ভোল্টেজ ট্রান্সফরমার এবং কম্পোজিট ইনসুলেটর লাইটনিং অ্যারেস্টার গ্রহণ করা

 5) পার্টিশন কারখানায় প্রিফেব্রিকেটেড স্ব-সহায়ক বাসবারগুলির জন্য ইস্পাত ফ্রেম বা ইনসুলেটরের প্রয়োজন হয় না।

 6) নমনীয় বিন্যাস এবং বিভিন্ন তারের পদ্ধতির জন্য ব্যবহার করা যেতে পারে।

 1.2 ZCW10 একটি অপ্টিমাইজ করা স্ব-চালিত আর্ক এক্সটিংগুইশিং চেম্বার এবং CT10-A স্প্রিং চালিত মেকানিজম দিয়ে সজ্জিত।

 1.3 ZCW10 জাতীয় মান GB1984-2003, GB11032-89, GB1985-2004 মেনে চলে এবং IEC 62271-100:2001, IEC 99-4, IEC 62271-10206,206:206:206 এবং IEC এর প্রয়োজনীয়তা পূরণ করে৷ ভিতরে অন্যান্য সমস্ত উপাদান তাদের নিজ নিজ জাতীয় মান প্রয়োজনীয়তা পূরণ.
