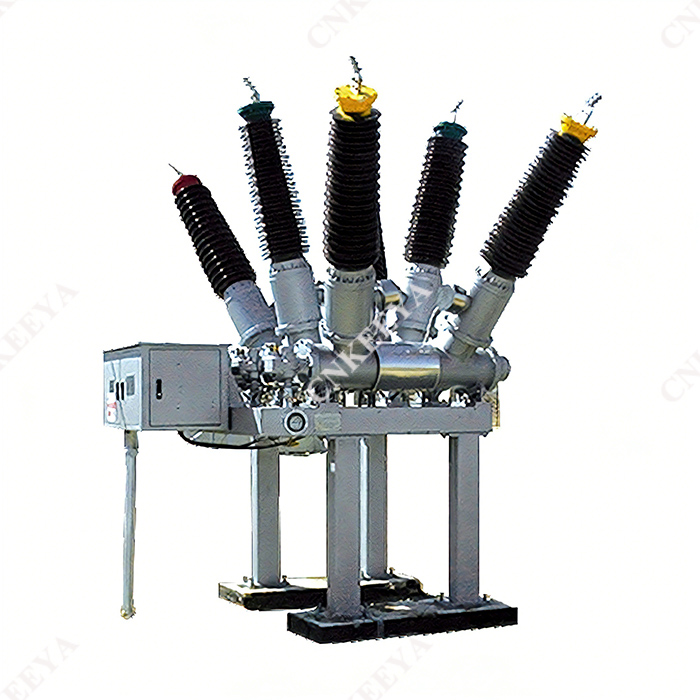

LW36-126/T3150-40 হাই-ভোল্টেজ AC SF₆ ট্যাঙ্ক-টাইপ সার্কিট ব্রেকার

 ওভারভিউ

 LW36-126/T3150-40 হাই-ভোল্টেজ AC SF₆ ট্যাঙ্ক-টাইপ সার্কিট ব্রেকার এবং কারেন্ট ট্রান্সফরমার একসাথে, এবং আর্ক এক্সটিংগুইশিং চেম্বার অনুভূমিকভাবে একটি গ্রাউন্ডেড অ্যালুমিনিয়াম অ্যালয় শেলে ইনস্টল করা আছে, একটি CT26 টাইপ স্প্রিং অপারেটিং মেকানিজম দিয়ে সজ্জিত। এটি কম উপাদান ব্যবহার করে, একটি সহজ এবং কমপ্যাক্ট লেআউট রয়েছে এবং এটি সামগ্রিকভাবে বলিষ্ঠ এবং টেকসই, তেল-মুক্ত সুইচের প্রয়োজনীয়তা পূরণ করে। এটির চমৎকার যান্ত্রিক বৈশিষ্ট্য এবং উচ্চ নির্ভরযোগ্যতা রয়েছে। সমস্ত গুরুত্বপূর্ণ উপাদান CNC এবং মেশিনিং সেন্টার সরঞ্জাম দ্বারা প্রক্রিয়া করা হয়, এবং বিয়ারিংগুলি ব্র্যান্ডেড বিয়ারিং (যেমন IKO, INA, SKF, ইত্যাদি) দিয়ে তৈরি করা হয়, যার যান্ত্রিক জীবন 10000 বার পর্যন্ত। থ্রি-ফেজ AC 50Hz সহ আউটডোর হাই-ভোল্টেজ সুইচগিয়ারের জন্য উপযুক্ত, এটি 72.5 (126) কেভি ট্রান্সমিশন এবং ট্রান্সফরমেশন সিস্টেমের নিয়ন্ত্রণ এবং সুরক্ষার জন্য ব্যবহার করা যেতে পারে; এটি সার্কিট ব্রেকার সংযোগ এবং ক্যাপাসিটর ব্যাঙ্ক খোলা ও বন্ধ করার জন্যও ব্যবহার করা যেতে পারে।

 কাঠামোগত বৈশিষ্ট্য

 সার্কিট ব্রেকার একটি তিন-ফেজ চীনামাটির বাসন স্তম্ভের একক বিরতি কাঠামো গ্রহণ করে, যার কেন্দ্রে সাজানো তিনটি পর্যায়গুলির জন্য একটি বসন্ত চালিত প্রক্রিয়া এবং তিনটি পর্যায় দ্বারা সংযুক্ত থাকে, যার ফলে একটি অভিনব এবং দুর্দান্ত চেহারা হয়। সার্কিট ব্রেকার নিরোধক এবং চাপ নির্বাপক মাধ্যম হিসাবে SF6 গ্যাস ব্যবহার করে। অপারেশন চলাকালীন, সার্কিট ব্রেকারের তিনটি খুঁটি SF6 গ্যাসের সাথে সংযুক্ত থাকে এবং একটি পয়েন্টার টাইপ ঘনত্ব রিলে এর চাপ এবং ঘনত্বের অগ্রগতি নিরীক্ষণ করতে ব্যবহৃত হয়। সার্কিট ব্রেকার মোশন সিস্টেমে স্ব-চালিত চাপ নির্বাপক নীতি এবং অপ্টিমাইজড ডিজাইনের ব্যবহারের কারণে, যান্ত্রিক দক্ষতা কার্যকরভাবে উন্নত করা হয়েছে এবং অপারেটিং শক্তি ব্যাপকভাবে হ্রাস করা হয়েছে; চমৎকার ব্রেকিং কর্মক্ষমতা এবং দীর্ঘ বৈদ্যুতিক জীবনকাল;

 ইনস্টলেশনের চ্যাসিস এবং সমর্থন ইস্পাত প্লেট দিয়ে তৈরি যেগুলি সামগ্রিকভাবে বাঁকানো, এবং পৃষ্ঠের চিকিত্সা সমস্ত হট-ডিপ গ্যালভানাইজড। সমস্ত উন্মুক্ত ফাস্টেনারগুলি উচ্চ-শক্তির সামগ্রী এবং হট-ডিপ গ্যালভানাইজড দিয়ে তৈরি, বা স্টেইনলেস স্টিলের মানক অংশগুলি ব্যবহার করুন। মেকানিজম বাক্সের বাইরের শেলটি স্টেইনলেস স্টীল উপাদান দিয়ে তৈরি, তাই পণ্যটির চমৎকার জারা প্রতিরোধ ক্ষমতা রয়েছে;

 উচ্চ যান্ত্রিক নির্ভরযোগ্যতা, ঘন ঘন অপারেশন করতে সক্ষম;

 সালফার হেক্সাফ্লোরাইড গ্যাসের অন্তর্নিহিত উচ্চ নিরোধক শক্তি এবং সার্কিট ব্রেকারগুলিতে উচ্চতর যোগাযোগের গতিবিধি ব্যবহারের কারণে, ব্রেকিং ক্যাপাসিটিভ কারেন্টের কোনো পুনর্গঠন নেই; বাহ্যিক নিরোধক স্তরটি উচ্চ, এবং বাহ্যিক নিরোধকটি একটি বড় ক্রিপেজ দূরত্বের সাথে ডিজাইন করা হয়েছে। ক্রিপেজ দূরত্ব ≥ 31mm/kV, এবং দূষণ বিরোধী কর্মক্ষমতা চমৎকার। এমনকি কঠোর পরিবেশেও নিরাপদে কাজ করতে পারে; শক্তিশালী কারেন্ট বহন ক্ষমতা: 3150A এর রেট করা বর্তমানের 1.2 গুণ তাপমাত্রা বৃদ্ধি পরীক্ষা পরিচালনা করুন, যা 3780A, এবং এখনও প্রতিটি পয়েন্টে তাপমাত্রা বৃদ্ধির একটি বড় ব্যবধান রয়েছে;

 পণ্যটির সামগ্রিক চেহারা কাঠামো কমপ্যাক্ট, সাইটে ইনস্টল করা এবং ডিবাগ করা সহজ এবং রক্ষণাবেক্ষণের কাজের চাপ কম।

 আদেশ নির্দেশ

 সার্কিট ব্রেকার মডেল এবং স্পেসিফিকেশন;

 রেট করা বৈদ্যুতিক পরামিতি (ভোল্টেজ, কারেন্ট, ব্রেকিং কারেন্ট, ইত্যাদি)

 ব্যবহারের জন্য পরিবেশগত অবস্থা (পরিবেষ্টিত তাপমাত্রা, উচ্চতা, পরিবেশ দূষণ স্তর)

 কন্ট্রোল সার্কিটের রেট করা বৈদ্যুতিক পরামিতি (এনার্জি স্টোরেজ মোটরের রেট করা ভোল্টেজ, খোলার এবং বন্ধ করার কয়েলের রেট করা ভোল্টেজ); প্রয়োজনীয় খুচরা যন্ত্রাংশ, বিশেষ সরঞ্জাম এবং সরঞ্জামের নাম এবং পরিমাণ (আলাদাভাবে অর্ডার করতে হবে);

 একবারে টার্মিনালের তারের দিক।
