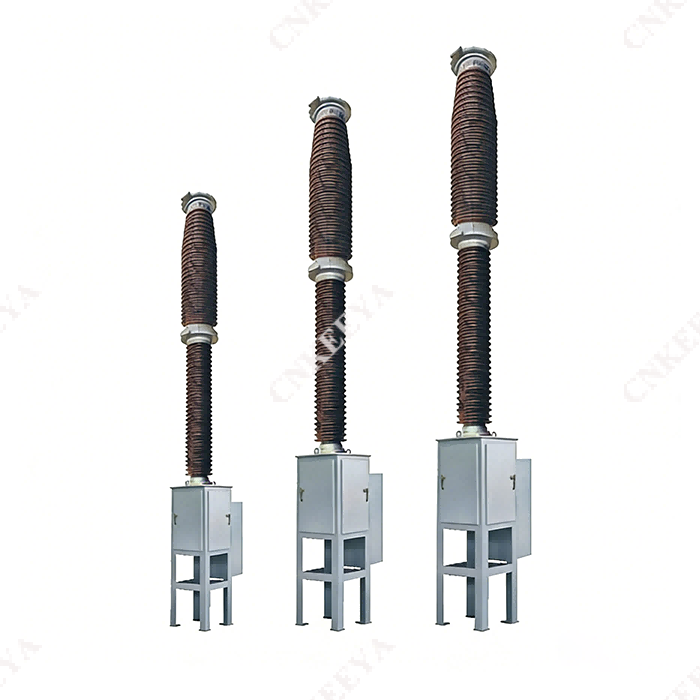

LW□-252 আউটডোর হাই-ভোল্টেজ এসি সালফার হেক্সাফ্লোরাইড (SF₆) সার্কিট ব্রেকার

  LW□-252 আউটডোর হাই-ভোল্টেজ AC সালফার হেক্সাফ্লোরাইড (SF₆) সার্কিট ব্রেকার হল একটি বহিরঙ্গন পণ্য। এটি AC 50Hz পাওয়ার গ্রিডের জন্য উপযুক্ত যেখানে সর্বাধিক 252kV ভোল্টেজ রয়েছে যেখানে উচ্চতা 2000 মিটারের বেশি নয়, পরিবেষ্টিত তাপমাত্রা -30℃-এর চেয়ে কম নয় এবং দূষণ শ্রেণী চতুর্থ শ্রেণীর চেয়ে বেশি নয়৷ এটি রেটেড কারেন্ট এবং ফল্ট কারেন্টকে বাধা দিতে, বা পাওয়ার সিস্টেমের নিয়ন্ত্রণ এবং সুরক্ষা উপলব্ধি করে সার্কিট লাইন স্যুইচ করতে ব্যবহৃত হয় এবং এটি একটি আন্তঃসংযোগ সার্কিট ব্রেকার হিসাবেও ব্যবহার করা যেতে পারে।

   এই পণ্যটি চাপ-নির্বাপক এবং নিরোধক মাধ্যম হিসাবে SF₆ গ্যাস ব্যবহার করে, আমদানি করা স্ব-শক্তি চাপ-নির্বাপক প্রযুক্তি গ্রহণ করে এবং একটি নতুন স্প্রিং অপারেটিং মেকানিজম দিয়ে সজ্জিত। এটি একটি দীর্ঘ বৈদ্যুতিক পরিষেবা জীবন, কম অপারেটিং কাজ, কম শব্দ এবং উচ্চ নির্ভরযোগ্যতা, একটি সাধারণ কাঠামো, কমপ্যাক্ট আকার এবং একটি দীর্ঘ রক্ষণাবেক্ষণ-মুক্ত সময়ের বৈশিষ্ট্যযুক্ত। এটি তেল-মুক্ত এবং বৃহৎ-ক্ষমতার শক্তি সরঞ্জামগুলির বর্তমান উন্নয়ন প্রবণতার সাথে ভালভাবে অভিযোজিত।

 কাঠামোগত বৈশিষ্ট্য

    সার্কিট ব্রেকার একটি তিন-ফেজ চীনামাটির বাসন স্তম্ভ একক বিরতি কাঠামো গ্রহণ করে, প্রতিটি ফেজের জন্য একটি বসন্ত চালিত প্রক্রিয়া এবং তিন-ফেজ বৈদ্যুতিক সংযোগ সহ, তাই চেহারাটি অভিনব এবং দুর্দান্ত। সার্কিট ব্রেকার নিরোধক এবং চাপ নির্বাপক মাধ্যম হিসাবে SF6 গ্যাস ব্যবহার করে এবং এর চাপ এবং ঘনত্বের অগ্রগতি নিরীক্ষণের জন্য একটি পয়েন্টার টাইপ ঘনত্ব রিলে গ্রহণ করে। সার্কিট ব্রেকার মোশন সিস্টেমে স্ব-চালিত আর্ক নির্বাপক নীতি এবং অপ্টিমাইজড ডিজাইনের ব্যবহারের কারণে, যান্ত্রিক দক্ষতা কার্যকরভাবে উন্নত করা হয়েছে এবং অপারেটিং শক্তি হ্রাস করা হয়েছে;

    চমৎকার ব্রেকিং কর্মক্ষমতা এবং দীর্ঘ বৈদ্যুতিক জীবনকাল;

 এই পণ্যের প্রতিটি খুঁটি একটি মেকানিজম বাক্সে ইনস্টল করা হয়, যা ভিত্তির উপর কেন্দ্রীয়ভাবে মাউন্ট করা হয়। বাক্সটিতে একটি বসন্ত চালিত প্রক্রিয়া এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ ইউনিট রয়েছে। মেকানিজমের আউটপুট রড ক্র্যাঙ্ক হাতের সাথে সংযুক্ত। মেকানিজম বক্স ব্র্যাকেটের পৃষ্ঠটি হট-ডিপ গ্যালভানাইজড এবং ফাস্টেনারগুলি হট-ডিপ গ্যালভানাইজড। মেকানিজম বক্স শেল স্টেইনলেস স্টীল উপাদান দিয়ে তৈরি, তাই পণ্যের চমৎকার জারা প্রতিরোধের আছে। উচ্চ যান্ত্রিক নির্ভরযোগ্যতা, ঘন ঘন অপারেশন করতে সক্ষম;

    সালফার হেক্সাফ্লোরাইড গ্যাসের অন্তর্নিহিত উচ্চ নিরোধক শক্তি এবং সার্কিট ব্রেকারগুলিতে যোগাযোগের গতিবিধি ব্যবহারের কারণে, সার্কিট ব্রেকার ভাঙ্গার সময় ক্যাপাসিটিভ কারেন্টের কোনও পুনর্গঠন হয় না;

    বাহ্যিক নিরোধক স্তরটি উচ্চ, এবং বাহ্যিক নিরোধকটি একটি বড় ক্রিপেজ দূরত্বের সাথে ডিজাইন করা হয়েছে, যার চমৎকার দূষণ প্রতিরোধ ক্ষমতা রয়েছে।

    শক্তিশালী কারেন্ট বহন করার ক্ষমতা: 4000A এর রেটেড কারেন্টের 1.2 গুণ তাপমাত্রা বৃদ্ধি পরীক্ষা পরিচালনা করুন এবং প্রতিটি পয়েন্টে তাপমাত্রা বৃদ্ধির জন্য এখনও একটি বড় ব্যবধান রয়েছে;

    পণ্যটির সামগ্রিক চেহারা কাঠামো কমপ্যাক্ট, সাইটে ইনস্টল করা এবং ডিবাগ করা সহজ এবং রক্ষণাবেক্ষণের কাজের চাপ কম।

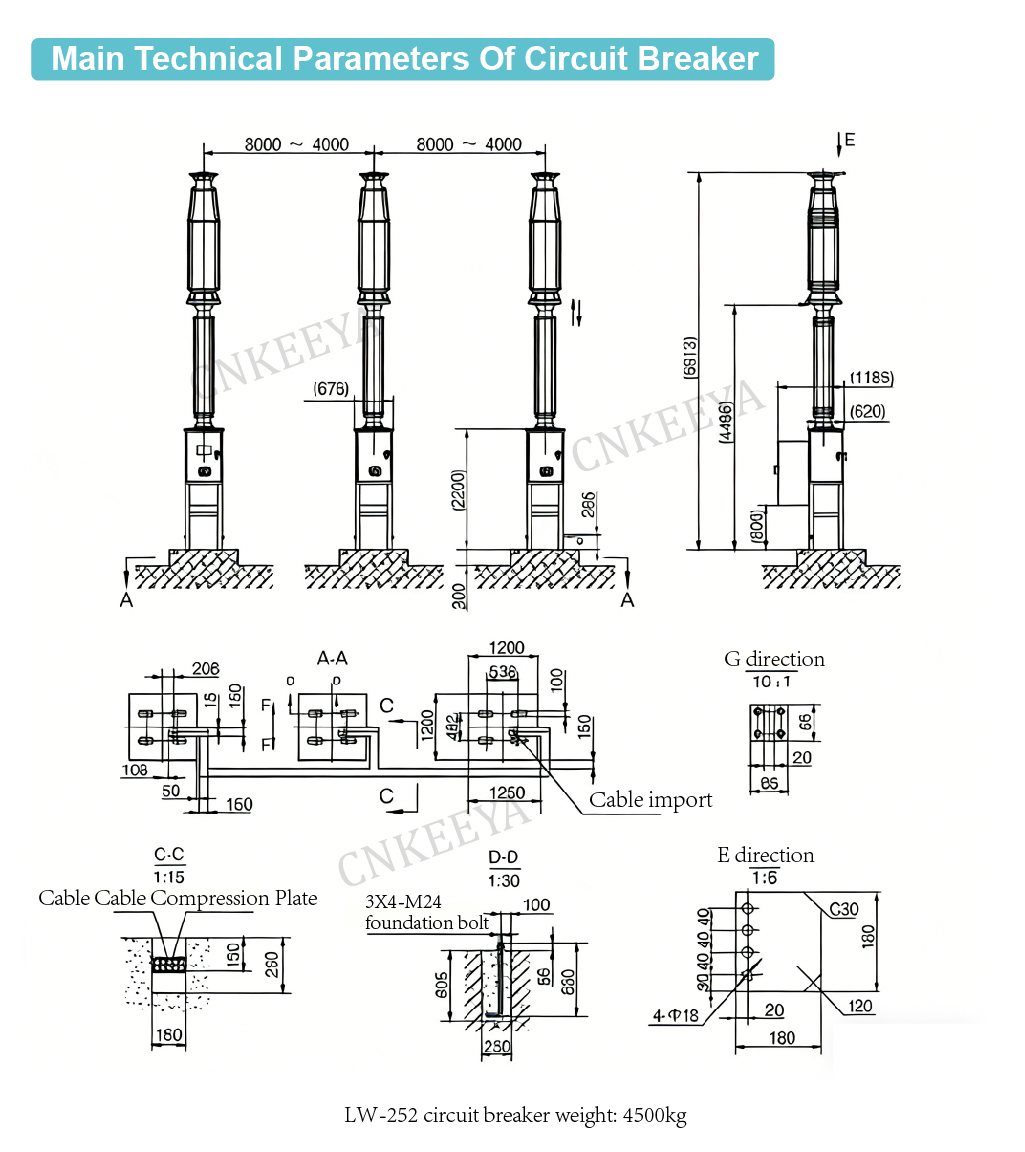

 1. ওজন M: 4500kg (গ্যাস সহ); গ্যাসের মোট ওজন: 24 কেজি।

2. বেসিক লোড: স্ট্যাটিক 4500 কেজি (তিন মেরু); 1500kg (প্রতি মেরু) গতিশীল অনুভূমিক দিক F: 2500kg; উল্লম্ব দিক (উর্ধ্বমুখী) 3500 কেজি; উল্লম্ব দিক (নিচে) 6000 কেজি

 3. কংক্রিটের পৃষ্ঠের সমতলতা 1.5 মিমি এর বেশি হবে না।

 4. প্রাথমিক তারের সাথে টার্মিনাল ব্লক সংযোগ করার জন্য ইনস্টলেশন গর্ত ব্যবহারকারীর দ্বারা তাদের প্রয়োজন অনুযায়ী সাইটে ড্রিল করা হয়, এবং টার্মিনাল ব্লক উপাদান হল অ্যালুমিনিয়াম খাদ 2A12-T4।

 আদেশ নির্দেশ

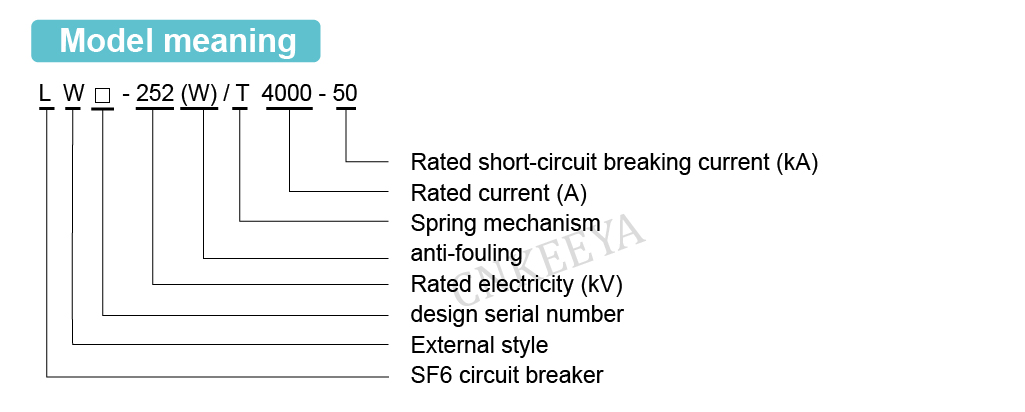

  সার্কিট ব্রেকার মডেল এবং স্পেসিফিকেশন;

  রেট করা বৈদ্যুতিক পরামিতি (ভোল্টেজ, কারেন্ট, ব্রেকিং কারেন্ট, ইত্যাদি)

  ব্যবহারের জন্য পরিবেশগত অবস্থা (পরিবেষ্টিত তাপমাত্রা, উচ্চতা, পরিবেশ দূষণ স্তর)

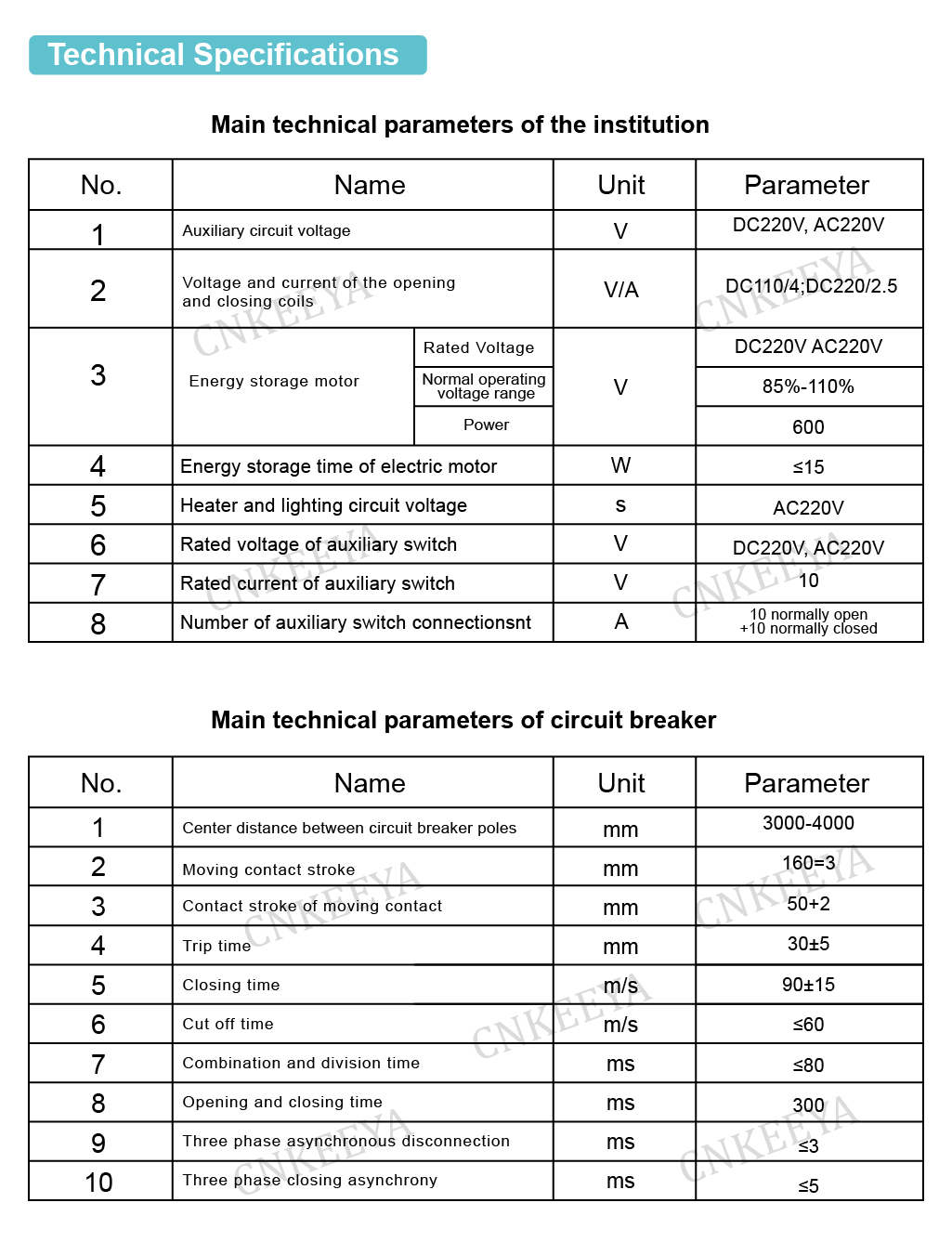

  কন্ট্রোল সার্কিটের রেট করা বৈদ্যুতিক পরামিতি (এনার্জি স্টোরেজ মোটরের রেট করা ভোল্টেজ, খোলার এবং বন্ধ করার কয়েলের রেট করা ভোল্টেজ); প্রয়োজনীয় খুচরা যন্ত্রাংশ, বিশেষ সরঞ্জাম এবং সরঞ্জামের নাম এবং পরিমাণ (আলাদাভাবে অর্ডার করতে হবে); একবারে টার্মিনালের তারের দিক।
