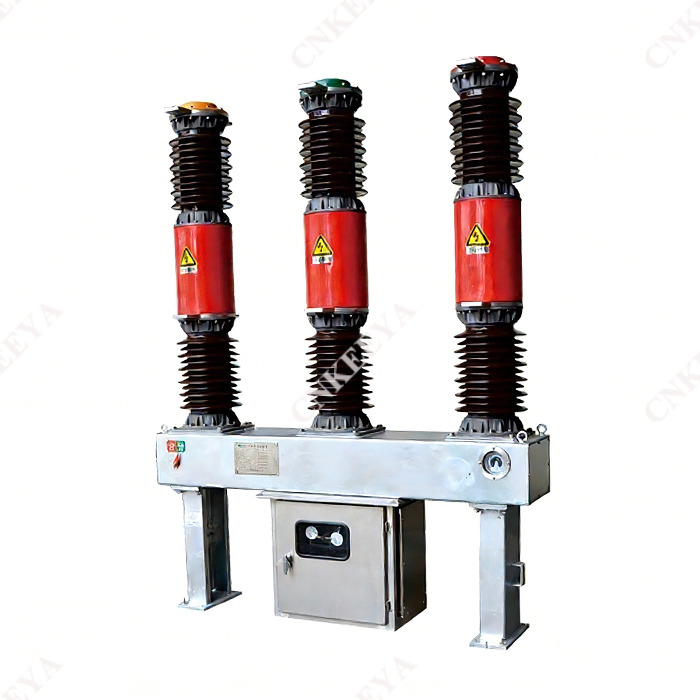

LW36-40.5 (W)/T2000-31.5 আউটডোর সালফার হেক্সাফ্লোরাইড সার্কিট ব্রেকার

ওভারভিউ

 LW36-40.5 (W)/T2000-31.5 আউটডোর সালফার হেক্সাফ্লোরাইড সার্কিট ব্রেকার হল AC 50Hz থ্রি-ফেজ পাওয়ার সিস্টেমে একটি বৈদ্যুতিক সরঞ্জাম, রেটেড ভোল্টেজ, 40.5 kV পাওয়ার সিস্টেমে নিয়ন্ত্রণ এবং সুরক্ষার জন্য উপযুক্ত। এটি পরিমাপ এবং সুরক্ষার উদ্দেশ্যে অভ্যন্তরীণ বা বাহ্যিক বর্তমান ট্রান্সফরমার দিয়ে সজ্জিত।

কাঠামোগত বৈশিষ্ট্য

 LW36-40.5 সালফার হেক্সাফ্লোরাইড সার্কিট ব্রেকার হল একটি বহিরঙ্গন চীনামাটির বাসন স্তম্ভ কাঠামো, যা একটি CT35 স্প্রিং অপারেটিং মেকানিজম দিয়ে সজ্জিত। একটি ছোট সামগ্রিক আয়তন, হালকা ওজন, সাধারণ গঠন, কম অপারেটিং শক্তি এবং সহজ ইনস্টলেশন ও ডিবাগিং সহ মেকানিজম এবং বডি একটি "T" আকারে সাজানো হয়েছে। 10000 চক্রের যান্ত্রিক জীবনকাল, ঘন ঘন অপারেশনের জন্য উপযুক্ত;

 চমৎকার ব্রেকিং পারফরম্যান্স এবং 20 বার পর্যন্ত বৈদ্যুতিক জীবনকাল সহ একটি সংকুচিত এয়ার আর্ক নির্বাপক চেম্বার গ্রহণ করা;

 সিলিং কর্মক্ষমতা নির্ভরযোগ্য. স্ট্যাটিক সীল একটি "O- আকৃতির সিলিং রিং কাঠামো গ্রহণ করে, এবং গতিশীল সীল একটি "V" - বসন্ত চাপের ক্ষতিপূরণ কাঠামোর সাথে আকৃতির সিলিং রিং গ্রহণ করে। ট্রান্সফরমারের সেকেন্ডারি ওয়্যারিং বোর্ড চাপ ইনজেকশন প্রক্রিয়া দ্বারা উত্পাদিত হয়, শক্তিশালী অ্যান্টি-এজিং কর্মক্ষমতা সহ, নিশ্চিত করে যে বার্ষিক বায়ু ফুটো হার ≤ %50;

 ইনস্টলেশন চ্যাসিস এবং সমর্থন অবিচ্ছেদ্য ইস্পাত প্লেট রোল তৈরি, উচ্চ যান্ত্রিক নির্ভরযোগ্যতা সঙ্গে উচ্চ-শক্তি মান উপাদান ব্যবহার করে;

 অভ্যন্তরীণ বা বাহ্যিক বর্তমান ট্রান্সফরমারের পরিমাপ গ্রেড আয়রন কোর মাইক্রোক্রিস্টালাইন খাদ উচ্চ চৌম্বক পরিবাহিতা উপাদান দিয়ে তৈরি, যার নির্ভুলতা 0.2 বা 0.2S পর্যন্ত। পণ্যের প্রতিটি ফেজ 2-4 বর্তমান ট্রান্সফরমার দিয়ে সজ্জিত করা যেতে পারে।

 আদেশ নির্দেশ

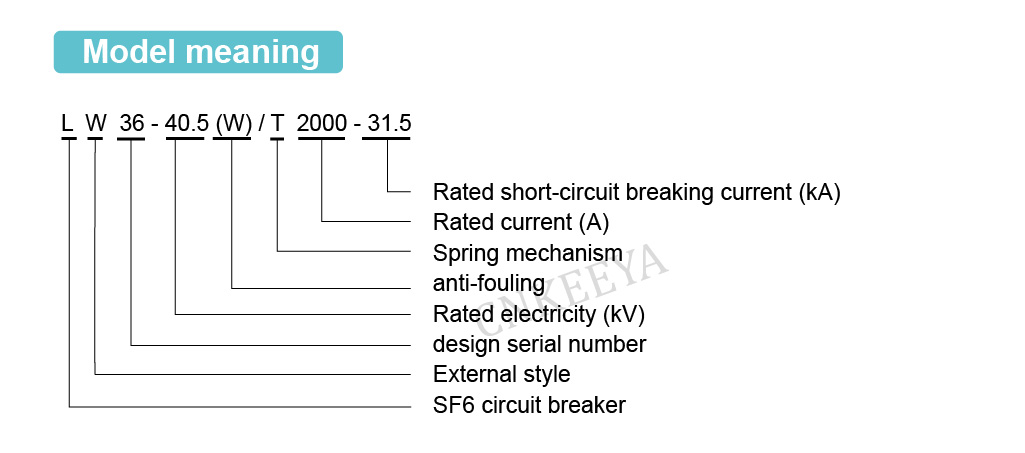

 সার্কিট ব্রেকার মডেল এবং স্পেসিফিকেশন;

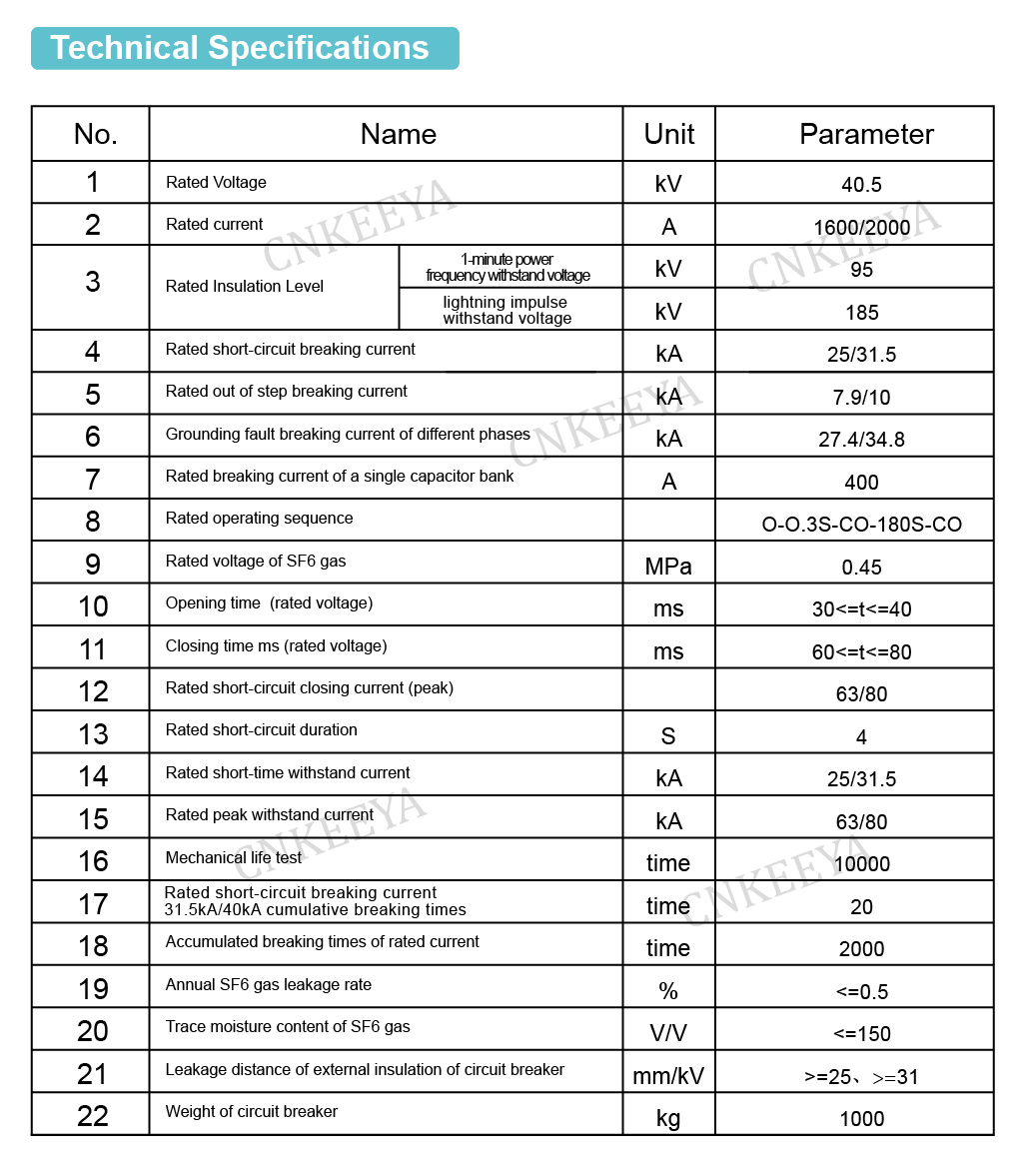

 রেট করা বৈদ্যুতিক পরামিতি (ভোল্টেজ, কারেন্ট, ব্রেকিং কারেন্ট, ইত্যাদি)

 ব্যবহারের জন্য পরিবেশগত অবস্থা (পরিবেষ্টিত তাপমাত্রা, উচ্চতা, পরিবেশ দূষণ স্তর); কন্ট্রোল সার্কিটের রেট করা বৈদ্যুতিক পরামিতি (এনার্জি স্টোরেজ মোটরের রেট করা ভোল্টেজ, খোলার এবং বন্ধ করার কয়েলের রেট করা ভোল্টেজ); প্রয়োজনীয় খুচরা যন্ত্রাংশ, বিশেষ সরঞ্জাম এবং সরঞ্জামের নাম এবং সংখ্যা (আলাদাভাবে অর্ডার করতে হবে)

 একবারে টার্মিনালের তারের দিক।
