আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার

CNKEEYA আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার হল একটি নির্ভরযোগ্য এবং টেকসই উচ্চ-কার্যক্ষমতা সম্পন্ন বৈদ্যুতিক ডিভাইস যা বহিরঙ্গন পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য ডিজাইন করা হয়েছে। এর চমৎকার কর্মক্ষমতা এবং নির্ভরযোগ্যতা এটিকে পাওয়ার ইন্ডাস্ট্রিতে পছন্দের সার্কিট ব্রেকারগুলির মধ্যে একটি করে তোলে।

1. পণ্যের বিবরণ

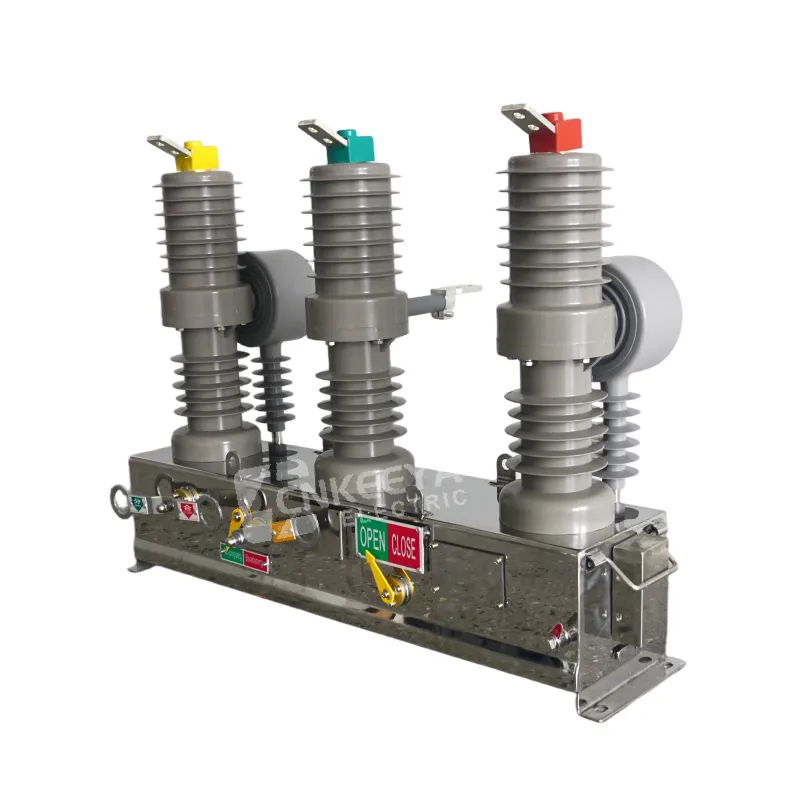

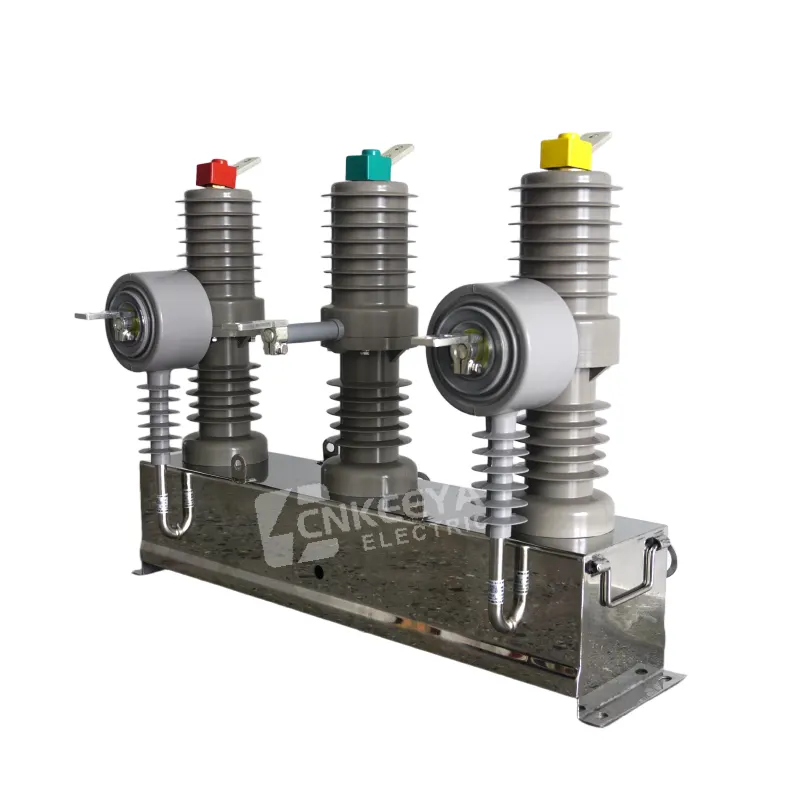

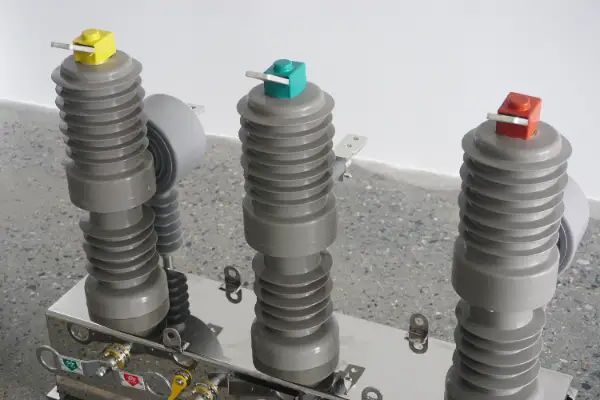

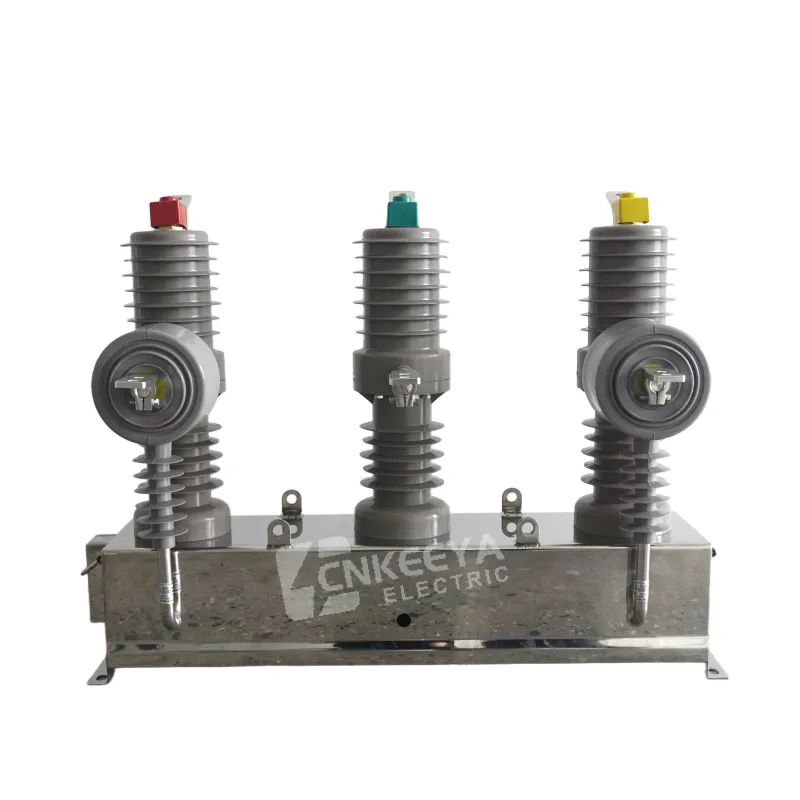

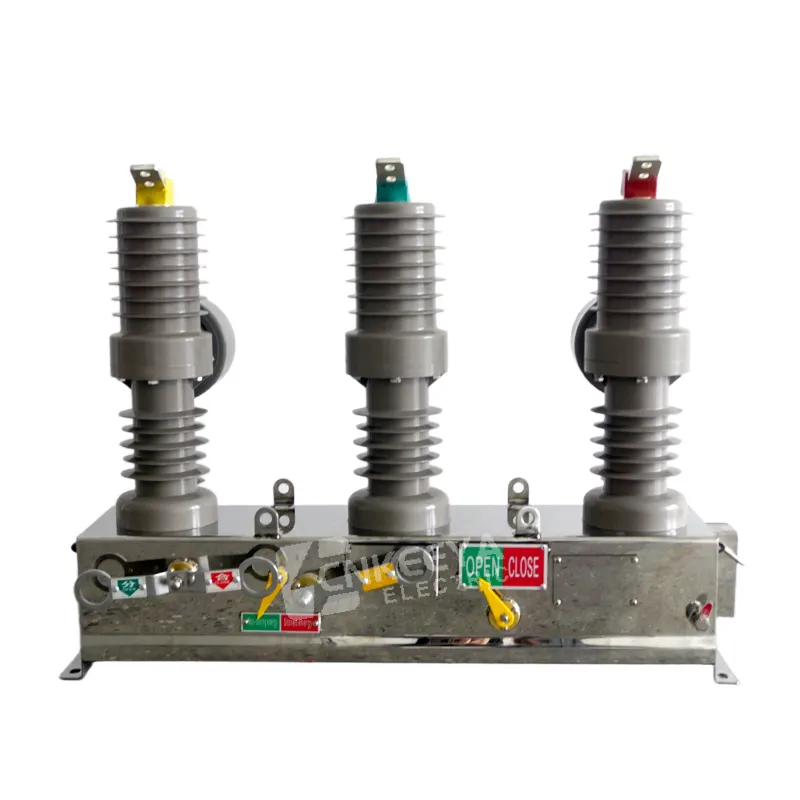

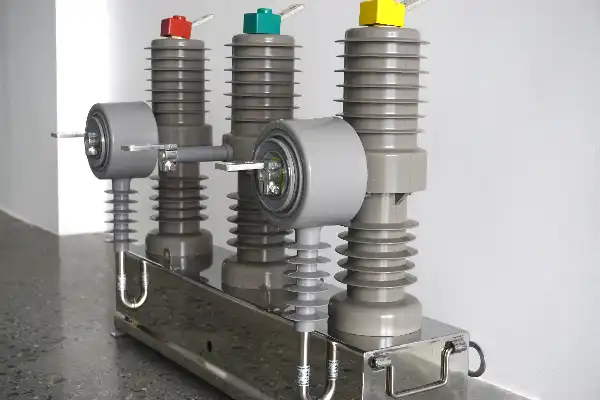

ZW32-12/630-20 হল একটি 12kV আউটডোর পোল-মাউন্ট করা ভ্যাকুয়াম সার্কিট ব্রেকার৷ রেটেড ফ্রিকোয়েন্সি: 50Hz থ্রি-ফেজ AC; রেটেড কারেন্ট: 630A; রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট: 20kA৷ এটি শহুরে এবং গ্রামীণ বিদ্যুৎ ব্যবস্থা, গ্রামীণ বিদ্যুত এবং বিদ্যুৎ বিতরণের জন্য ব্যাপকভাবে ব্যবহৃত হয় লোড, ওভারলোড এবং শর্ট-সার্কিট কারেন্টের স্যুইচিং এবং সুরক্ষা, ঘন ঘন অপারেশন অনুষ্ঠানের জন্য উপযুক্ত।

মডেল অর্থ

ZW32: আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার সিরিজ

12: রেটেড ভোল্টেজ 12kV

630: রেট করা বর্তমান 630A

20: রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট 20kA

পণ্যের বিবরণ:

আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার হল একটি উন্নত সার্কিট ব্রেকার যা বিশেষভাবে আউটডোর হাই-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি আপনার পাওয়ার সিস্টেমের জন্য নির্ভরযোগ্য সুরক্ষা এবং নিয়ন্ত্রণ ফাংশন প্রদান করতে ভ্যাকুয়াম আর্ক নির্বাপক প্রযুক্তি ব্যবহার করে।

2. পণ্য বৈশিষ্ট্য

2.1 স্ট্রাকচারাল ডিজাইন

থ্রি-ফেজ পিলার সম্পূর্ণরূপে আবদ্ধ কাঠামো, অপারেটিং মেকানিজম বিল্ট-ইন, ডাস্টপ্রুফ, আর্দ্রতা-প্রমাণ এবং অ্যান্টি-কনডেনসেশন।

কমপ্যাক্ট আকার এবং হালকা ওজন, সহজ মেরু-মাউন্ট ইনস্টলেশন, কোন বিশেষ ভিত্তি প্রয়োজন.

খোলার অবস্থানে দৃশ্যমান ব্রেকিং পয়েন্ট সহ ঐচ্ছিক বিচ্ছিন্ন সুইচ এবং রক্ষণাবেক্ষণ সুরক্ষার জন্য অ্যান্টি-মিসঅপারেশন ইন্টারলক।

2.2 নিরোধক এবং আর্ক বিলুপ্তি

ভ্যাকুয়াম ইন্টারপ্টার, তেল-মুক্ত এবং SF6-মুক্ত, আগুন বা বিস্ফোরণের ঝুঁকি ছাড়াই পরিবেশ বান্ধব।

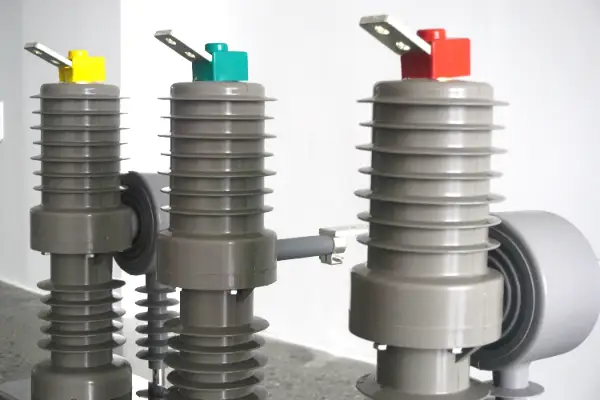

সিলিকন রাবার যৌগিক নিরোধক, ওজোন প্রতিরোধী, UV প্রতিরোধী এবং শক্তিশালী হাইড্রোফোবিসিটি; প্রশস্ত তাপমাত্রা পরিসীমা -40℃~+70℃ এবং চতুর্থ শ্রেণীর দূষণ পরিবেশের জন্য প্রযোজ্য।

অক্ষীয় চৌম্বক ক্ষেত্রের কাঠামোর সাথে কপার-ক্রোমিয়াম যোগাযোগ, শক্তিশালী ব্রেকিং ক্ষমতা এবং দীর্ঘ বৈদ্যুতিক পরিষেবা জীবন, ঘন ঘন অপারেশনের জন্য আদর্শ।

2.3 অপারেশন এবং নিয়ন্ত্রণ

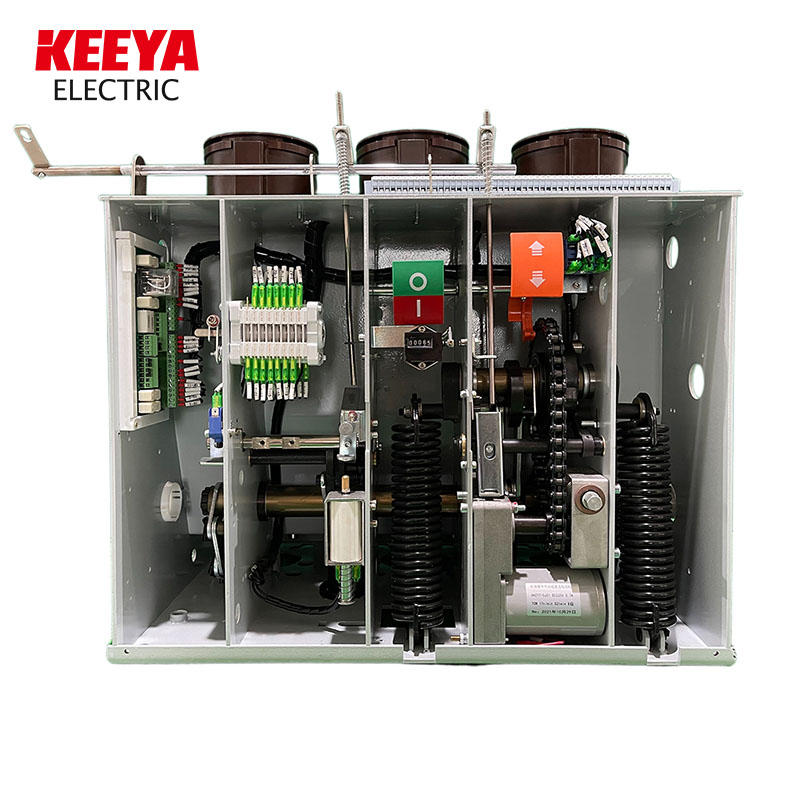

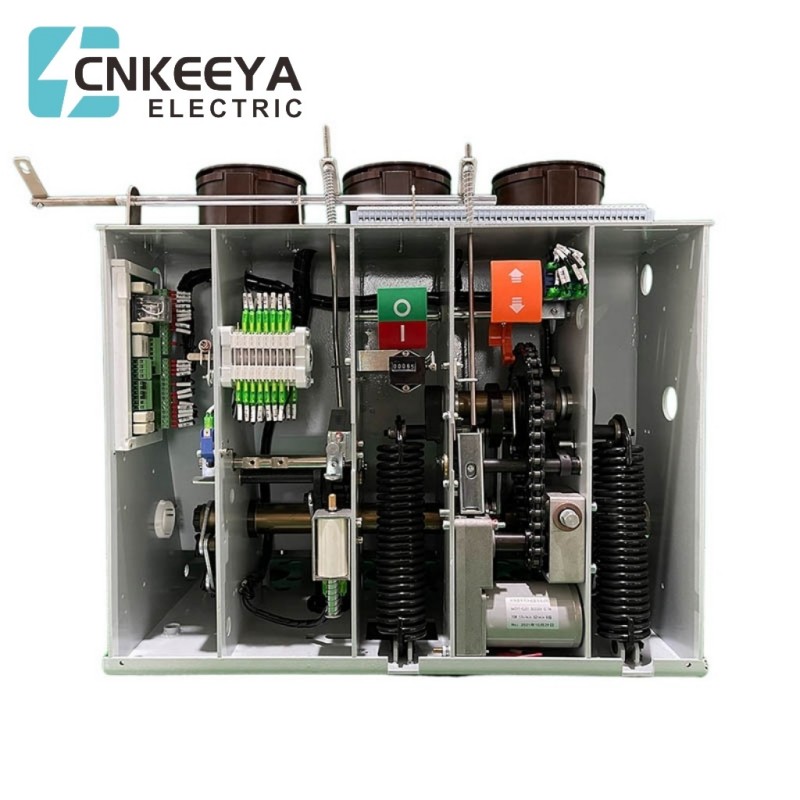

স্প্রিং মেকানিজম / স্থায়ী চুম্বক প্রক্রিয়া ঐচ্ছিক, সমর্থন ম্যানুয়াল, বৈদ্যুতিক এবং রিমোট কন্ট্রোল।

কম অংশ এবং সংক্ষিপ্ত ট্রান্সমিশন চেইন সহ স্থায়ী চুম্বক প্রক্রিয়া; যান্ত্রিক জীবন 30,000 বার পর্যন্ত, খোলার সময় ≤8ms।

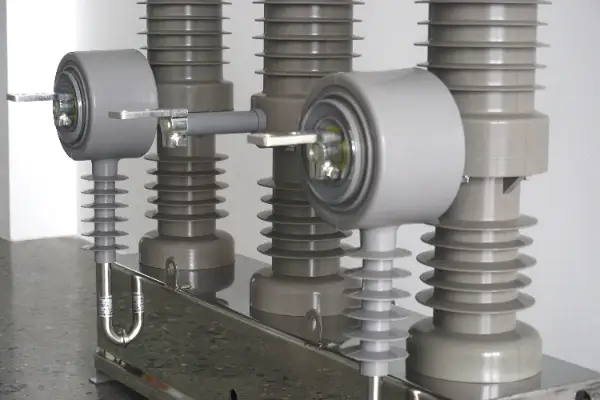

বাহ্যিক CT/PT কনফিগারযোগ্য, সমন্বিত ওভার-কারেন্ট, তাত্ক্ষণিক ট্রিপ এবং আর্থ ফল্ট সুরক্ষা; রিক্লোজিং এবং ফল্ট মেমরির জন্য বুদ্ধিমান নিয়ামক দিয়ে সজ্জিত।

2.4 উপাদান এবং সুরক্ষা

মন্ত্রিপরিষদ: স্টেইনলেস স্টীল / ড্যাক্রোমেট অ্যান্টি-রাস্ট আবরণ ইউভি-প্রতিরোধী বার্নিশ, লবণের কুয়াশা এবং জারা প্রতিরোধী।

সম্পূর্ণরূপে সিল করা নকশা, 12mm বরফের আবরণ এবং 35m/s বাতাসের গতি প্রতিরোধী, 2000m পর্যন্ত উচ্চতায় স্থিতিশীল অপারেশন।

3. সেলিং পয়েন্ট

3.1 উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতা

ভ্যাকুয়াম আর্ক বিলুপ্তি + পরিবেশ বান্ধব উপাদান, আগুন এবং বিস্ফোরণের ঝুঁকি নেই, রক্ষণাবেক্ষণ-মুক্ত অপারেশন।

মিলিসেকেন্ড-স্তরের ফল্ট ব্রেকিং, পাওয়ার বিভ্রাটের সুযোগ কমাতে দ্রুত ফল্ট আইসোলেশন।

3.2 বুদ্ধিমান সামঞ্জস্য

ডিস্ট্রিবিউশন নেটওয়ার্ক অটোমেশন, সমর্থন দূরবর্তী পর্যবেক্ষণ, ডেটা আপলোড এবং সক্রিয় ফল্ট অ্যালার্মের সাথে সামঞ্জস্যপূর্ণ।

সমন্বিত প্রাথমিক এবং মাধ্যমিক নকশা, জাতীয় গ্রিড মানগুলির সাথে সঙ্গতিপূর্ণ, সহজেই স্মার্ট পাওয়ার গ্রিডের সাথে সংযুক্ত।

3.3 ব্যয়-কার্যকর এবং উচ্চ দক্ষতা

দীর্ঘ যান্ত্রিক এবং বৈদ্যুতিক পরিষেবা জীবন, প্রতিস্থাপন এবং রক্ষণাবেক্ষণের ব্যয় হ্রাস, সম্পূর্ণ জীবন চক্র বিনিয়োগ কম।

সহজ ইনস্টলেশন এবং ছোট পদচিহ্ন, সিভিল ইঞ্জিনিয়ারিং এবং ইনস্টলেশন খরচ বাঁচান, নির্মাণের সময়কাল ছোট করুন।

3.4 চমৎকার পরিবেশগত অভিযোজনযোগ্যতা

বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা, শক্তিশালী বিরোধী দূষণ এবং বিরোধী জারা কর্মক্ষমতা; কঠোর বহিরঙ্গন পরিস্থিতিতে স্থিতিশীল দীর্ঘমেয়াদী অপারেশন, শহুরে, গ্রামীণ, পার্বত্য এবং উপকূলীয় অঞ্চলের জন্য উপযুক্ত।

বৈশিষ্ট্য:

দক্ষ ভ্যাকুয়াম আর্ক এক্সটিংগুইশিং টেকনোলজি: উন্নত ভ্যাকুয়াম আর্ক এক্সটিংগুইশিং টেকনোলজির ব্যবহার দ্রুত এবং নির্ভরযোগ্য সার্কিট ডিসকানেকশন নিশ্চিত করে এবং শক্তির ক্ষতি কমায়।

চমৎকার আবহাওয়া প্রতিরোধের: বহিরঙ্গন পরিবেশের কঠোর প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে, এতে চমৎকার জলরোধী এবং ধুলোরোধী বৈশিষ্ট্য রয়েছে, যা সরঞ্জামের স্থিতিশীল অপারেশন নিশ্চিত করে।

নির্ভরযোগ্য অপারেটিং কর্মক্ষমতা: এটির নির্ভরযোগ্য শর্ট-সার্কিট সহ্য করার ক্ষমতা রয়েছে এবং বিভিন্ন কাজের অবস্থার অধীনে পাওয়ার সিস্টেমের জন্য উপযুক্ত, সরঞ্জাম এবং সিস্টেমের নিরাপদ অপারেশন নিশ্চিত করে।

বুদ্ধিমান নিয়ন্ত্রণ এবং পর্যবেক্ষণ: একটি উন্নত নিয়ন্ত্রণ ব্যবস্থার সাথে সজ্জিত, এটি রিয়েল টাইমে পাওয়ার সিস্টেমের অপারেটিং অবস্থা নিরীক্ষণ করতে পারে এবং সর্বাত্মক নিরাপত্তা প্রদান করতে পারে।

কাস্টমাইজযোগ্য কনফিগারেশন: বিভিন্ন ধরণের স্পেসিফিকেশন এবং মডেল সরবরাহ করে এবং বিভিন্ন পাওয়ার সিস্টেমের প্রয়োজনীয়তা মেটাতে গ্রাহকের প্রয়োজন অনুসারে কাস্টমাইজ করা যেতে পারে।

আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার প্রযোজ্য ক্ষেত্র:

উচ্চ ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন স্টেশন

শিল্প কারখানা এলাকা

বায়ু খামার

সৌর শক্তি স্ট্যাটি
