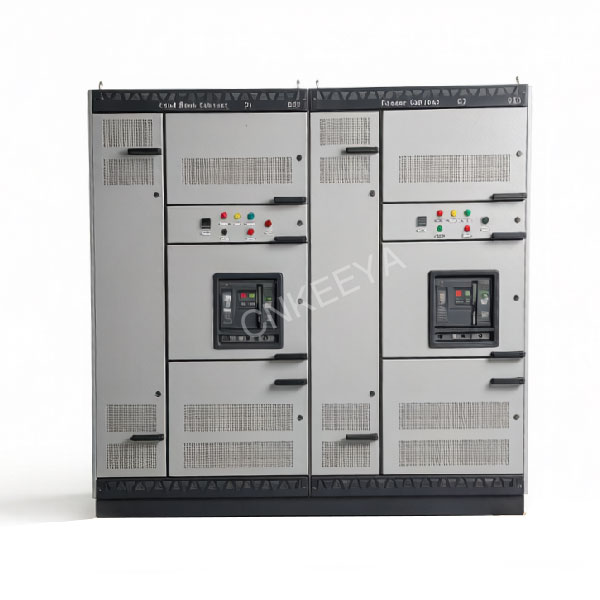

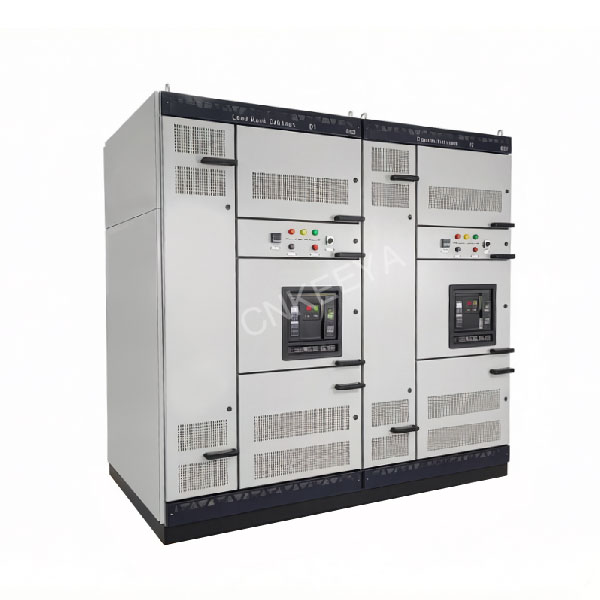

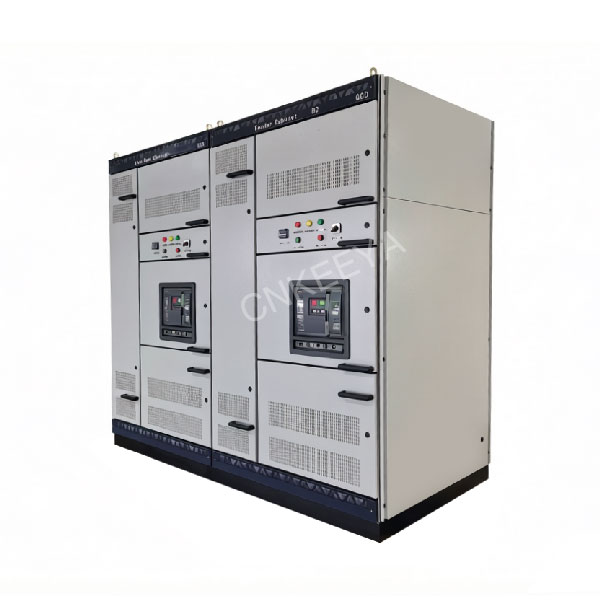

GGD কম ভোল্টেজ সুইচগিয়ার

ওভারভিউ

GGD লো ভোল্টেজ সুইচগিয়ার হল একটি নির্দিষ্ট ধরনের সম্পূর্ণ কম ভোল্টেজ সুইচগিয়ার যা এসি পাওয়ার ডিস্ট্রিবিউশন, সার্কিট সুরক্ষা, শক্তি নিয়ন্ত্রণ এবং পর্যবেক্ষণের জন্য ব্যাপকভাবে ব্যবহৃত হয়। আমাদের মডেল বিদেশী 60Hz গ্রিড সিস্টেমের জন্য প্রকৌশলী, IEC 61439 আন্তর্জাতিক মান অনুযায়ী সম্পূর্ণরূপে নির্মিত।

এই 4000A GGD কম ভোল্টেজের সুইচবোর্ডটি বিদেশে বড় শিল্প কারখানা, পাওয়ার স্টেশন, বাণিজ্যিক কমপ্লেক্স, খনির প্রকল্প এবং অবকাঠামোর জন্য স্থিতিশীল বিদ্যুৎ সরবরাহ করে। এতে রয়েছে উচ্চ ব্রেকিং ক্ষমতা, চমৎকার গতিশীল ও তাপীয় স্থিতিশীলতা, নমনীয় বৈদ্যুতিক স্কিম বিন্যাস এবং নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন। কোর টেকনিক্যাল প্যারামিটার (ম্যাচ নেমপ্লেট স্পেক)

পণ্য মডেল: GGD

এক্সিকিউশন স্ট্যান্ডার্ড: IEC 61439

রেটেড ভোল্টেজ: AC415V

রেট করা বর্তমান: 4000A

রেটেড ফ্রিকোয়েন্সি: 60Hz

সুরক্ষা গ্রেড: IP4X

কাঠামোর ধরন: স্থির ইনস্টলেশন, স্থির বগি

আবেদন: এসি কম ভোল্টেজ পাওয়ার বন্টন সিস্টেম

কাস্টম সার্ভিস: কাস্টম বাসবার লেআউট, ব্র্যান্ড সার্কিট ব্রেকার, মিটার কনফিগারেশন, ফ্যাক্টরি সিরিয়াল নম্বর এবং স্টেইনলেস স্টিল নেমপ্লেট কাস্টমাইজেশন

পরিষেবা শর্ত

● পরিবেষ্টিত বায়ুর তাপমাত্রা +40 ℃-এর বেশি হবে না, -5℃-এর চেয়ে কম হবে না এবং 24 ঘন্টার মধ্যে গড় তাপমাত্রা +35℃-এর বেশি হবে না;

● অভ্যন্তরীণ ইনস্টলেশন এবং ব্যবহারের জন্য, ব্যবহারের স্থানের উচ্চতা 2000m এর বেশি হবে না;

● আশেপাশের বাতাসের আপেক্ষিক আর্দ্রতা 50% এর বেশি হয় না যখন সর্বোচ্চ তাপমাত্রা +40℃ হয়, এবং একটি বৃহত্তর আপেক্ষিক তাপমাত্রা কম তাপমাত্রায় অনুমোদিত হওয়া উচিত (যেমন: 90% এ +20℃), তাপমাত্রার পরিবর্তনের সম্ভাবনা মাঝে মাঝে ঘনীভূত প্রভাব সৃষ্টি করবে;

● যখন সরঞ্জাম ইনস্টল করা হয়, উল্লম্ব সমতলে প্রবণতা 5° এর বেশি হওয়া উচিত নয়;

● সরঞ্জামগুলি এমন জায়গায় ইনস্টল করা উচিত যেখানে কোনও তীব্র কম্পন, প্রভাব এবং ক্ষয় নেই;

● ব্যবহারকারীর বিশেষ প্রয়োজনীয়তা থাকলে, এটি প্রস্তুতকারকের সাথে পরামর্শের মাধ্যমে সমাধান করা যেতে পারে।

বৈদ্যুতিক কর্মক্ষমতা

মৌলিক বৈদ্যুতিক পরামিতি

জিজিডি এসি লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট

প্রধান সার্কিট সমাধান

GGD ক্যাবিনেটের প্রধান সার্কিটে মোট 298টি স্পেসিফিকেশনের সাথে ডিজাইন করা 129টি সমাধান রয়েছে (সহায়ক সার্কিটের কার্যকারিতার পরিবর্তন এবং নিয়ন্ত্রণ ভোল্টেজের পরিবর্তন থেকে প্রাপ্ত সমাধান এবং স্পেসিফিকেশন ব্যতীত)।

যেখানে GGD1 টাইপ 49 সমাধান 123টি স্পেসিফিকেশনের উপলব্ধ

GGD2 টাইপ 53 সমাধান 107 স্পেসিফিকেশনের উপলব্ধ

GGD3 টাইপ 27 সমাধান 68টি স্পেসিফিকেশনের উপলব্ধ

প্রধান সার্কিট সমাধানটি বেশিরভাগ ডিজাইন এবং ব্যবহারকারী বিভাগের মতামত চাওয়ার মাধ্যমে নির্বাচন করা হয় এবং পাওয়ার প্ল্যান্টের প্রয়োজনীয় সমাধান যোগ করা হয়েছে। রেট করা বর্তমান 3150A পর্যন্ত, 2000kVA এবং নীচের ডিস্ট্রিবিউশন ট্রান্সফরমার নির্বাচনের জন্য উপযুক্ত। উপরন্তু, GGJ1 এবং GGJ2 ক্যাপাসিটর ক্ষতিপূরণ ক্যাবিনেটগুলি 4টি প্রধান সার্কিট সমাধান এবং মোট 12টি স্পেসিফিকেশন সহ প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণের চাহিদা মেটাতে ডিজাইন করা হয়েছে।

পণ্যের সুবিধা

✅ IEC 61439 আন্তর্জাতিক স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ

IEC 61439 অনুসরণ করে পরিকল্পিত এবং পরীক্ষিত, মধ্যপ্রাচ্য, ল্যাটিন আমেরিকা, দক্ষিণ-পূর্ব এশিয়া প্রকল্পগুলির জন্য বৈশ্বিক শিল্প বৈদ্যুতিক প্রয়োজনীয়তা পূরণ করে।

✅ 4000A উচ্চ বর্তমান লোড ক্ষমতা

অপ্টিমাইজ করা তামা বাসবার সিস্টেম, ভারী-লোড শিল্প প্রধান ইনকামিং পাওয়ার বিতরণের জন্য উপযুক্ত।

✅ IP4X সুরক্ষা স্তর

কঠিন বিদেশী বস্তুর প্রবেশ রোধ করে, ইনডোর ফ্যাক্টরি, সাবস্টেশন এবং প্ল্যান্ট পাওয়ার কক্ষের জন্য উপযুক্ত।

✅ 60Hz বিশেষায়িত ডিজাইন

60Hz পাওয়ার গ্রিডের জন্য অপ্টিমাইজ করা হয়েছে (মেক্সিকো, সৌদি আরব, ঘানা এবং অন্যান্য বিদেশী বাজার), ফ্রিকোয়েন্সি অভিযোজন সমস্যা ছাড়াই স্থিতিশীল অপারেশন।

✅ মডুলার এবং নমনীয় সমাবেশ

ইনকামিং ক্যাবিনেট, ফিডার ক্যাবিনেট, ক্যাপাসিটর ক্যাবিনেট, এটিএস ক্যাবিনেট একক লাইন ডায়াগ্রাম অনুযায়ী অবাধে একত্রিত করা যেতে পারে।

✅ নিরাপদ মেকানিক্যাল ইন্টারলক সিস্টেম

ভুল-অপারেশন এড়াতে একাধিক নিরাপত্তা ইন্টারলক ডিভাইস, অপারেটর এবং বৈদ্যুতিক সরঞ্জাম রক্ষা করুন।

✅ টেকসই ক্যাবিনেট হাউজিং

বিরোধী জারা ইলেক্ট্রোস্ট্যাটিক আবরণ সঙ্গে ঠান্ডা ঘূর্ণিত ইস্পাত ঘের; স্থায়ী সরঞ্জাম সনাক্তকরণের জন্য স্টেইনলেস স্টীল নেমপ্লেট।

অক্জিলিয়ারী সার্কিট সমাধান

অক্জিলিয়ারী সার্কিটের ডিজাইনে দুটি অংশের সমাধান পাওয়া যায়: পাওয়ার সাপ্লাই প্ল্যান এবং পাওয়ার জেনারেশন প্লান্ট। গৌণ উপাদানগুলি ইনস্টল করার জন্য GGD ক্যাবিনেটে পর্যাপ্ত স্থান রয়েছে। একই সময়ে, সংযুক্ত রিলে সুরক্ষা প্রয়োজন হলে পাওয়ার প্ল্যান্ট এবং বিশেষ ব্যবহারকারীদের চাহিদা মেটাতে একটি বিশেষ LMZ3D বর্তমান ট্রান্সফরমার তৈরি করা হয়েছে।

প্রধান বাস

মূল্যের অনুপাত এবং অ্যালুমিনিয়ামের সাথে তামা প্রতিস্থাপনের সম্ভাব্যতা বিবেচনা করে, একক অ্যালুমিনিয়াম বাস ব্যবহার করা যেতে পারে যখন রেট করা কারেন্ট 1500A এবং তার নিচে হয় এবং রেট করা কারেন্ট 1500A-এর বেশি হলে ডাবল কপার বাস ব্যবহার করা হয়। প্রস্তুতকারক প্রোটোটাইপ তৈরি করবে এবং এই প্রবিধান অনুযায়ী টাইপ টেস্টে "পাস" করবে। অবশ্যই, নির্মাতা ব্যবহারকারীদের প্রয়োজন অনুযায়ী অ্যালুমিনিয়াম বাসটিকে একই বর্তমান বহন ক্ষমতার একটি তামার বাস দিয়ে প্রতিস্থাপন করতে পারে। বাসের ওভারল্যাপিং সারফেসগুলিকে টিন এন অ্যামেলিং প্রক্রিয়া দিয়ে চিকিত্সা করা হয়।

বৈদ্যুতিক উপাদান নির্বাচন

(1) GGD মন্ত্রিসভা প্রধানত আরও উন্নত বৈদ্যুতিক উপাদান গ্রহণ করে যা চীনে ব্যাপকভাবে উত্পাদিত হতে পারে। একই সময়ে, এটি পুরানো পণ্যগুলির কিছু বৈশিষ্ট্য যেমন DZ10D, DZ20, ইত্যাদি বজায় রাখে। অর্থনৈতিক এবং যুক্তিসঙ্গত নীতি অনুসারে সম্ভাব্যতা সম্পূর্ণরূপে বিবেচনা করার ভিত্তির অধীনে। অপ্রচলিত পণ্য আর ব্যবহার করা হয় না.

(2)HD13BX এবং HS13BX ঘূর্ণমান অপারেশন ছুরি সুইচ হল একটি বিশেষ উপাদান যা GGD ক্যাবিনেটের অনন্য কাঠামোর চাহিদা মেটাতে ডিজাইন করা হয়েছে৷ এটি প্রক্রিয়াটির অপারেশন মোড পরিবর্তন করে এবং পুরানো পণ্যের সুবিধাগুলি ধরে রাখে৷ এটি একটি ব্যবহারিক নতুন ধরনের বৈদ্যুতিক উপাদান।

(3) ডিজাইন বিভাগ ব্যবহারকারীদের প্রয়োজন অনুসারে আরও ভাল কার্যকারিতা এবং আরও উন্নত প্রযুক্তি সহ নতুন বৈদ্যুতিক উপাদান নির্বাচন করে, কারণ GGD ক্যাবিনেটের ভাল ইনস্টলেশন এক্সিবিলিটি রয়েছে, এটি সাধারণত উত্পাদন এবং ইনস্টলেশনের অসুবিধা সৃষ্টি করবে না। আপডেট করা বৈদ্যুতিক উপাদান।

(4) প্রধান সার্কিটের গতিশীলতাকে আরও উন্নত করার জন্য, একটি ZMJ ধরনের সম্মিলিত বাস ক্ল্যাম্প এবং GGD ক্যাবিনেটের জন্য অন্তরক সমর্থন ডিজাইন করা হয়েছে৷ বাস ক্ল্যাম্পটি উচ্চ-শক্তি, উচ্চ নাম-প্রতিরোধী PPO খাদ উপাদান দিয়ে তৈরি, উচ্চ নিরোধক শক্তি সহ, ভাল স্ব-নির্বাপক কার্যক্ষমতা এবং অনন্য কাঠামো। বিল্ডিং ব্লক সামঞ্জস্য করে এটি সহজেই একটি একক বাস ক্ল্যাম্প বা একটি ডাবল বাস ক্ল্যাম্পে একত্রিত করা যেতে পারে। অন্তরক সমর্থন হল কম খরচে এবং উচ্চ শক্তি সহ একটি হাতা-টাইপ ছাঁচনির্মাণ কাঠামো, যা পুরানো পণ্যগুলির অপর্যাপ্ত ক্রিপেজ দূরত্বের ত্রুটি সমাধান করে।

আকৃতি এবং ইনস্টলেশন মাত্রা

পণ্য সম্পূর্ণ সেট

সরবরাহ করার সময় আমাদের কোম্পানি নিম্নলিখিত নথি এবং সংযুক্তি প্রদান করে:

● প্যাকিং তালিকা

● পণ্যের শংসাপত্র

● ব্যবহারকারীর ম্যানুয়াল

● কারখানা পরীক্ষার রিপোর্ট

● সম্পর্কিত বৈদ্যুতিক অঙ্কন

● মন্ত্রিপরিষদের দরজা, অপারেটিং হ্যান্ডলগুলি এবং চুক্তিতে উল্লেখিত খুচরা যন্ত্রাংশের চাবি।
