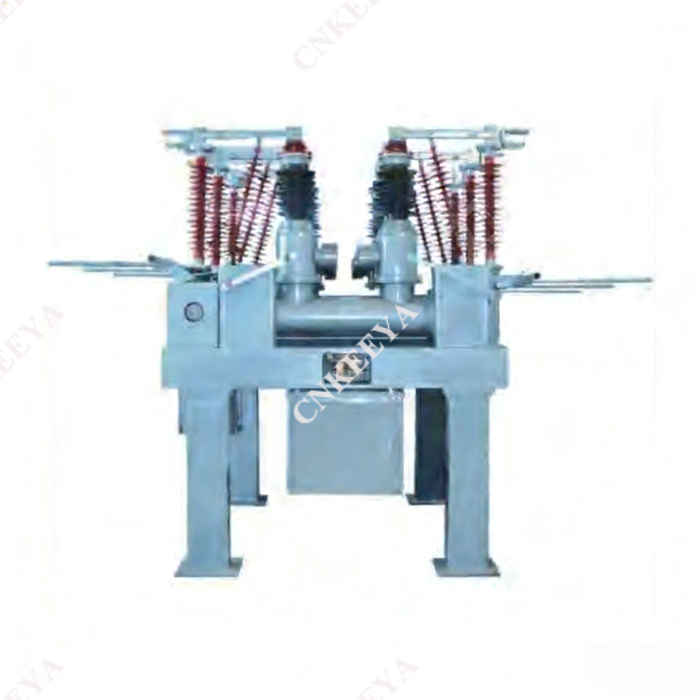

ZWC□-40.5Z/1600A-31.5kA টাইপ আউটডোর এনক্লোজড কম্বাইন্ড ইলেকট্রিক্যাল যন্ত্রপাতি

ওভারভিউ

 1.1 ZWC□-40.5Z/1600A-31.5kA টাইপ আউটডোর এনক্লোজড কম্বাইন্ড ইলেকট্রিক্যাল যন্ত্রপাতি হল একটি ইন্টিগ্রেটেড সুইচগিয়ার অ্যাসেম্বলি যাতে বাতাসকে বাহ্যিক নিরোধক মাধ্যম এবং SF₆ গ্যাসকে চাপ-নির্বাপক মাধ্যম হিসেবে ব্যবহার করা হয়। এটি 40.5kV থ্রি-ফেজ এসি পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমের নিয়ন্ত্রণ এবং সুরক্ষার জন্য প্রয়োগ করা হয় এবং এটি টাই সার্কিট ব্রেকার হিসাবে এবং ক্যাপাসিটর ব্যাঙ্ক স্যুইচ করার পরিস্থিতিতে ব্যবহারের জন্যও উপযুক্ত। এই পণ্যটি শহুরে সাবস্টেশন, শিল্প সাবস্টেশন এবং জমির সীমাবদ্ধতা সহ পাহাড়ি সাবস্টেশনের জন্য আদর্শ। এতে নিম্নলিখিত সুবিধা রয়েছে:

 সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্নকারী, আর্থিং সুইচ, কারেন্ট ট্রান্সফরমার, ভোল্টেজ ট্রান্সফরমার, সার্জ অ্যারেস্টার, ফিউজ, বাসবার এবং অন্যান্য উপাদানগুলি আর্থযুক্ত ইস্পাত স্ট্রাকচারাল সাপোর্টে জৈবভাবে একত্রিত করা হয়, একটি কমপ্যাক্ট কাঠামো নিয়ে গর্ব করে।

 এটি স্প্লিট-টাইপ সরঞ্জামের মাত্র 30% থেকে 50% জায়গা দখল করে, যা জমি বাঁচায় এবং প্রকল্পের নির্মাণ ব্যয় হ্রাস করে।

 পুরো উপসাগরটি ফ্যাক্টরি প্রিফেব্রিকেটেড, অ্যাসেম্বলি এবং কমিশনিং সম্পূর্ণ এক্স-ফ্যাক্টরি এবং সামগ্রিকভাবে ইনস্টলেশন সাইটে সরবরাহ করা হয়েছে, ইনস্টলেশনের সময়কাল সংক্ষিপ্ত করে।

 উচ্চ-ক্ষমতাসম্পন্ন আর্ক-এক্সটিংগুইশিং চেম্বার, ভোল্টেজ ট্রান্সফরমার, কম্পোজিট ইনসুলেটর সার্জ অ্যারেস্টার এবং সম্পূর্ণ প্রমাণিত কর্মক্ষমতা সহ সংযোগ বিচ্ছিন্নকারী গৃহীত হয়, মূলত রক্ষণাবেক্ষণ-মুক্ত অপারেশন এবং উচ্চ নির্ভরযোগ্যতা উপলব্ধি করে।

 ফ্যাক্টরি-প্রিফেব্রিকেটেড স্ব-সমর্থক বাসবারগুলি উপসাগরগুলির মধ্যে ব্যবহার করা হয়, ব্যবহারকারীর সমর্থনকারী ফ্রেমগুলি তৈরি করার প্রয়োজনীয়তা দূর করে।

 বিন্যাস নমনীয় এবং বিভিন্ন তারের মোডের সাথে অভিযোজিত।

 সার্কিট ব্রেকারটি রক্ষণাবেক্ষণ বা প্রতিস্থাপনের জন্য অবিচ্ছিন্নভাবে উত্তোলন করা যেতে পারে, শরীরের ত্রুটির কারণে বিদ্যুৎ বিভ্রাটের সময়কে 3 ঘন্টার কম করে।

 1.2 ZWC□-40.5 নিম্নোক্তভাবে উচ্চ-মানের উপাদান এবং সিস্টেম দিয়ে সজ্জিত:

 31.5kA এর ব্রেকিং ক্ষমতা এবং 3টি চক্রের মোট ব্রেকিং টাইম সহ স্ব-শক্তি আর্ক-এক্সটিংগুইশিং চেম্বার; এটি একটি সহজ এবং নির্ভরযোগ্য কাঠামো বৈশিষ্ট্যযুক্ত এবং 20 বার পূর্ণ-ক্ষমতা ব্রেকিং অর্জন করতে পারে।

 CTB অল-স্প্রিং অপারেটিং মেকানিজম, সুইচগিয়ারের জন্য "তেল-মুক্ত" প্রয়োজনীয়তা মেনে চলছে; এটির চমৎকার যান্ত্রিক বৈশিষ্ট্য, একটি কমপ্যাক্ট কাঠামো এবং উচ্চ নির্ভরযোগ্যতা রয়েছে এবং এটি জাতীয় পেটেন্ট পেয়েছে এবং একটি বৈজ্ঞানিক ও প্রযুক্তিগত পণ্য হিসাবে পুরস্কৃত হয়েছে।

 সমস্ত সংযোগ বিচ্ছিন্নকারী কম্পোজিট ইনসুলেটর দিয়ে সজ্জিত এবং উচ্চ সরলতা এবং নির্ভরযোগ্যতার সাথে একক-বাহু সরাসরি ঘূর্ণমান কাঠামো গ্রহণ করে; স্ব-শক্তি গ্রাফাইট সিলভার-ধাতুপট্টাবৃত বিচ্ছুরিত কপার কন্টাক্ট আঙ্গুল ব্যবহার করা হয়, ভাল স্ট্রাকচারাল স্ট্রেস কর্মক্ষমতা, শক্তিশালী বর্তমান-বহন ক্ষমতা এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশন সমন্বিত।

 সমস্ত উন্মুক্ত ধাতব অংশগুলি উন্নত অ্যান্টি-জারা প্রযুক্তির সাথে চিকিত্সা করা হয়, সাধারণ দূষিত পরিস্থিতিতে 20 বছরের জন্য কোনও মরিচা না নিশ্চিত করে।

 1.3 ZWC□-40.5 জাতীয় মান GB1984-2003, GB11032-89 এবং GB1985-2004 মেনে চলে এবং আন্তর্জাতিক ইলেক্ট্রোটেকনিক্যাল কমিশন (IEC) মান IEC56, IEC99-4, IEC694 এবং IEC694 এর প্রয়োজনীয়তা পূরণ করে৷ অন্যান্য সমস্ত অভ্যন্তরীণ উপাদান তাদের নিজ নিজ মান প্রয়োজনীয়তা পূরণ করে.

 কাঠামো এবং কাজের নীতি

 2.1 এই পণ্য বহিরঙ্গন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে. অপারেটিং পরিবেশগত অবস্থা নিম্নরূপ

 ক উচ্চতা: 2000m এর বেশি নয় (অর্ডার করার সময় আলোচনা সাপেক্ষ)

 খ. পরিবেষ্টিত তাপমাত্রা: -40℃ ~ +40℃

 গ. আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95% এর বেশি নয়, মাসিক গড় 90% এর বেশি নয় (25℃ এ)

 d বাতাসের গতি: 35m/s এর বেশি নয়

 e দূষণ শ্রেণী: চতুর্থ শ্রেণী, নামমাত্র ক্রিপেজ দূরত্ব 31mm/kV-এর বেশি

 চ কোন দাহ্য, বিস্ফোরক, রাসায়নিকভাবে ক্ষয়কারী বা গুরুতর কম্পন পরিবেশ নেই

 g ভূমিকম্পের তীব্রতা: গ্রেড 8 এর বেশি নয়

 জ. বরফ আবরণ বেধ: 10 মিমি বেশি নয়
