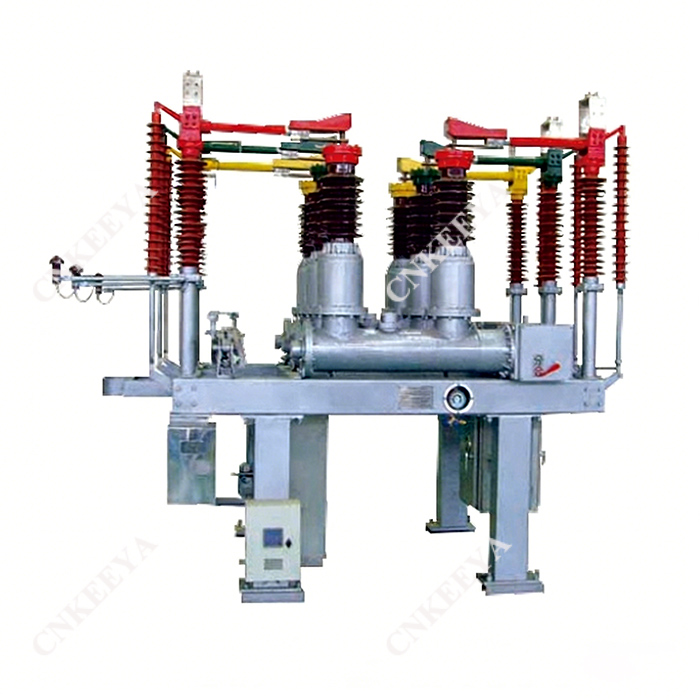

ZCW10-40.5L টাইপ আউটডোর ঘেরা সম্মিলিত বৈদ্যুতিক যন্ত্রপাতি

 ওভারভিউ

ZCW10-40.5L টাইপ আউটডোর এনক্লোজড কম্বাইন্ড ইলেকট্রিক্যাল যন্ত্রপাতি হল সম্মিলিত বৈদ্যুতিক যন্ত্রপাতিগুলির একটি সম্পূর্ণ সেট যা বায়ুকে বাহ্যিক নিরোধক SF6 গ্যাস হিসাবে চাপ নির্বাপক মাধ্যম হিসাবে ব্যবহার করে। থ্রি-ফেজ এসির জন্য 72.5 কেভি ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমের নিয়ন্ত্রণ এবং সুরক্ষা সার্কিট ব্রেকার এবং ক্যাপাসিটর ব্যাঙ্ক খোলা ও বন্ধ করার জন্যও ব্যবহার করা যেতে পারে। শহুরে সাবস্টেশন, এন্টারপ্রাইজ সাবস্টেশন এবং আঁটসাঁট জমি ব্যবহার সহ পাহাড়ি সাবস্টেশনের জন্য উপযুক্ত।

 কাঠামোগত বৈশিষ্ট্য

 সার্কিট ব্রেকার হল একটি বহিরঙ্গন ছোট ফ্লোর ট্যাঙ্কের কাঠামো, যা একটি CT35 স্প্রিং-চালিত মেকানিজম দিয়ে সজ্জিত; মেকানিজম প্রধান বডির সাথে একযোগে ইনস্টল করা হয়, সহজ ইনস্টলেশন, সুবিধাজনক ডিবাগিং, নির্ভরযোগ্য অপারেশন এবং ঘন ঘন অপারেশনের জন্য উপযুক্ত; প্রতিষ্ঠানটির আয়ুষ্কাল 10000 বারের বেশি;

 একটি সংকুচিত বায়ু চাপ নির্বাপক কাঠামো গ্রহণ করে, ব্রেকিং ক্ষমতা বিশেষভাবে শক্তিশালী, 40kA এ 12 বার ক্রমবর্ধমান ব্রেকিং সহ, চীনে সর্বোচ্চ রেকর্ড স্থাপন করে;

 নির্ভরযোগ্য সিলিং পারফরম্যান্স সিলিং গ্যাসকেট ব্যবহার করে, গতিশীল সীল বসন্ত চাপের ক্ষতিপূরণ কাঠামোর সাথে একটি "V" আকৃতির সিলিং রিং গ্রহণ করে, এবং ট্রান্সফরমারের সেকেন্ডারি ওয়্যারিং বোর্ড একটি যৌথ উদ্যোগ এন্টারপ্রাইজ দ্বারা মিলিত হয়, যার বার্ষিক বায়ু ফুটো হওয়ার হার 0.5% এর কম;

 অভ্যন্তরীণ কারেন্ট ট্রান্সফরমারটি 0.2 বা 0.2 সেকেন্ডের নির্ভুলতার স্তর সহ উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা সহ মাইক্রোক্রিস্টালাইন খাদ দিয়ে তৈরি। ব্যবহারকারীর চাহিদা অনুযায়ী, 12টি ট্রান্সফরমার সংযুক্ত করা যেতে পারে। রিগনিশন ছাড়াই 50 কিলোমিটার দীর্ঘ আনলোড লাইনের জন্য উপযুক্ত।

 আদেশ নির্দেশ

 সার্কিট ব্রেকার মডেল এবং স্পেসিফিকেশন;

 রেট করা বৈদ্যুতিক পরামিতি (ভোল্টেজ, কারেন্ট, ব্রেকিং কারেন্ট, ইত্যাদি)

 ব্যবহারের জন্য পরিবেশগত অবস্থা (পরিবেষ্টিত তাপমাত্রা, উচ্চতা, পরিবেশ দূষণ স্তর);

 অপারেটিং প্রক্রিয়া এবং মোটর ভোল্টেজের অপারেটিং ভোল্টেজ;

 অভ্যন্তরীণ বা বাহ্যিক বর্তমান ট্রান্সফরমারের পরিমাণ, বর্তমান অনুপাত, স্তরের সংমিশ্রণ এবং সেকেন্ডারি লোড; খুচরা যন্ত্রাংশ, বিশেষ সরঞ্জাম এবং সরঞ্জামের নাম এবং পরিমাণ (আলাদাভাবে অর্ডার করতে হবে)।
