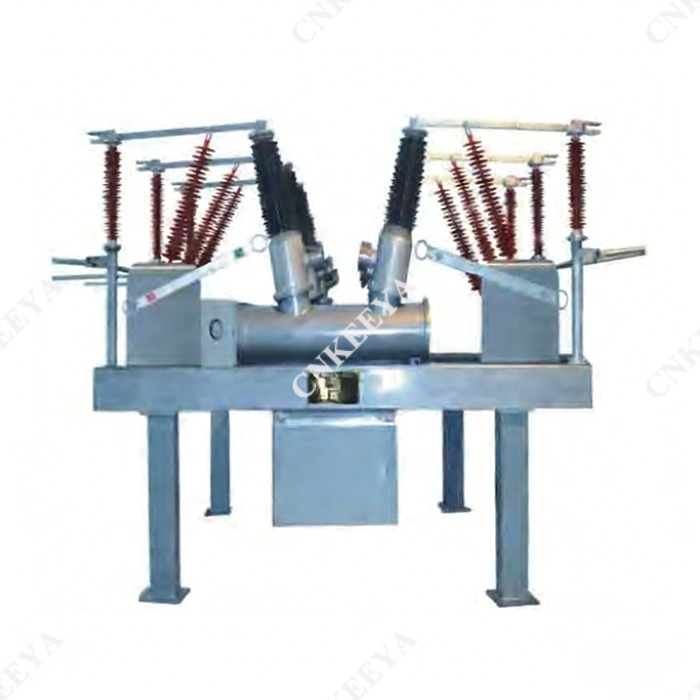

ZCW□-72.5/L টাইপ আউটডোর এনক্লোজড SF₆ সম্মিলিত বৈদ্যুতিক যন্ত্রপাতি

 অনুগত মান

 GB156 স্ট্যান্ডার্ড ভোল্টেজ

 GB311.1 উচ্চ-ভোল্টেজ ট্রান্সমিশন এবং বিতরণ সরঞ্জামের জন্য নিরোধক সমন্বয়

 উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ারের জন্য GB11022 সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা

 GB1984 অল্টারনেটিং-কারেন্ট হাই-ভোল্টেজ সার্কিট ব্রেকার

 GB1985 অল্টারনেটিং-কারেন্ট হাই-ভোল্টেজ ডিসকানেক্টর এবং আর্থিং সুইচ

 GB1207 ভোল্টেজ ট্রান্সফরমার

 GB1208 বর্তমান ট্রান্সফরমার

 DL/T402 অল্টারনেটিং-কারেন্ট হাই-ভোল্টেজ সার্কিট ব্রেকার অর্ডার করার জন্য প্রযুক্তিগত স্পেসিফিকেশন

 DL/T486 অল্টারনেটিং-কারেন্ট হাই-ভোল্টেজ ডিসকানেক্টর এবং আর্থিং সুইচ অর্ডার করার জন্য প্রযুক্তিগত স্পেসিফিকেশন

 উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার অর্ডার করার জন্য DL/T593 সাধারণ প্রযুক্তিগত স্পেসিফিকেশন

 প্রধান বৈশিষ্ট্য

 ট্রান্সফরমার, সার্কিট ব্রেকার, ডিসকানেক্টর, আর্থিং সুইচ, কারেন্ট ট্রান্সফরমার, SF₆ ভোল্টেজ ট্রান্সফরমার, সার্জ অ্যারেস্টার, বাসবার এবং অন্যান্য উপাদানগুলি একটি কমপ্যাক্ট স্ট্রাকচারের বৈশিষ্ট্যযুক্ত আর্থড স্টিলের স্ট্রাকচারাল সাপোর্টে জৈবভাবে একত্রিত করা হয়।

 এটি স্প্লিট-টাইপ সরঞ্জামগুলির স্থানের মাত্র 30% ~ 50% দখল করে, যা জমি বাঁচায় এবং প্রকল্পের নির্মাণ ব্যয় হ্রাস করে।

 পুরো উপসাগরটি ফ্যাক্টরি প্রিফেব্রিকেটেড, অ্যাসেম্বলি এবং কমিশনিং সম্পূর্ণ এক্স-ফ্যাক্টরি এবং সামগ্রিকভাবে ইনস্টলেশন সাইটে সরবরাহ করা হয়েছে, ইনস্টলেশনের সময়কাল সংক্ষিপ্ত করে।

 উচ্চ-কার্যকারিতা আর্ক-এক্সটিংগুইশিং চেম্বার, SF₆ ভোল্টেজ ট্রান্সফরমার এবং কম্পোজিট ইনসুলেটর সার্জ অ্যারেস্টার গৃহীত হয়, মূলত রক্ষণাবেক্ষণ-মুক্ত অপারেশন এবং উচ্চ নির্ভরযোগ্যতা উপলব্ধি করে।

 কারখানা-প্রিফেব্রিকেটেড স্ব-সমর্থক বাসবারগুলি উপসাগরের মধ্যে ব্যবহার করা হয়, ইস্পাত ফ্রেম এবং ইনসুলেটরের প্রয়োজনীয়তা দূর করে।

 বিন্যাস নমনীয় এবং বিভিন্ন তারের মোডের সাথে অভিযোজিত।

 অপারেটিং এনভায়রনমেন্টাল কন্ডিশন

ZCW□-72.5/L টাইপ আউটডোর এনক্লোজড SF₆ সম্মিলিত বৈদ্যুতিক যন্ত্রপাতি বহিরঙ্গন প্রয়োগের জন্য ডিজাইন করা হয়েছে এবং এটি বাড়ির ভিতরেও ব্যবহার করা যেতে পারে। অপারেটিং পরিবেশগত অবস্থা নিম্নরূপ:

 ক উচ্চতা: 2000 মিটারের বেশি নয়।

 খ. পরিবেষ্টিত তাপমাত্রা: -30℃ ~ +40℃ (-40℃ ~ +40℃ অনুরোধে উপলব্ধ)।

 গ. আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95% এর বেশি নয়, মাসিক গড় 90% এর বেশি নয় (25℃ এ)।

 d বাতাসের গতি: 35m/s এর বেশি নয়।

 e দূষণ শ্রেণী: শ্রেণী Ⅳ, চীনামাটির বাসন গুল্মগুলির ক্রিপেজ দূরত্ব 1450mm-এর বেশি (নামমাত্র ক্রিপেজ দূরত্ব 31mm/kV-এর বেশি)।

 চ কোন দাহ্য, বিস্ফোরক, রাসায়নিকভাবে ক্ষয়কারী বা গুরুতর কম্পন পরিবেশ নেই।

 g ভূমিকম্পের তীব্রতা: গ্রেড 8 এর বেশি নয়।

 জ. বরফ আবরণ বেধ: 10 মিমি বেশি নয়।
