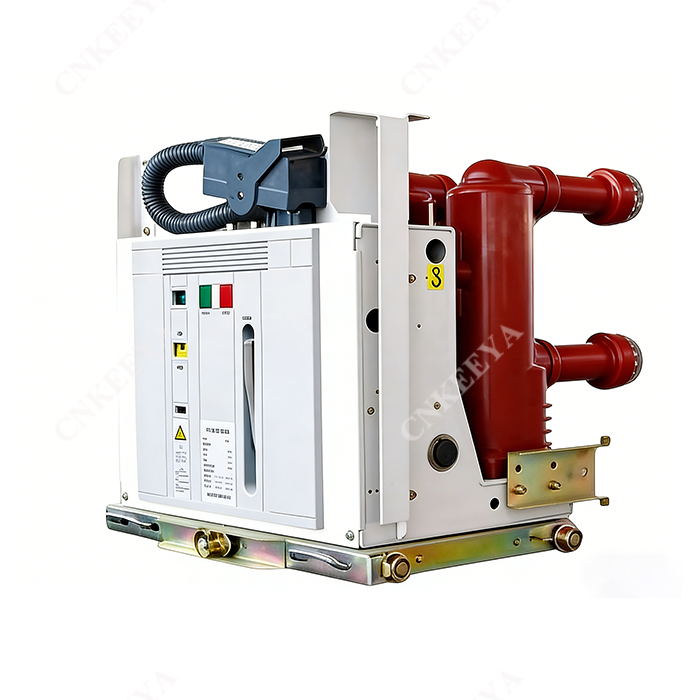

VIB-12 পার্শ্বীয় অপারেটিং মেকানিজম সহ ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার

সাধারণ বর্ণনা

প্রধান ব্যবহার, পরিবেষ্টিত অবস্থার প্রয়োগ

পাশ্বর্ীয় অপারেটিং মেকানিজম সহ VIB-12 ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার (এরপরে ভ্যাকুয়াম সার্কিট ব্রেকার হিসাবে উল্লেখ করা হয়েছে) 12kV রেটেড ভোল্টেজ এবং AC 50Hz ইনডোর সুইচ সরঞ্জামের উপাদানগুলির জন্য ব্যবহৃত হয়৷ পণ্যগুলি GB 1984-CVcuumaC200Vcuuma-এর মান পূরণ করে৷ ব্রেকার,JB3855-19963.6~40.5 kV ইনডোর এসি হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার, DLT 403-2000 অর্ডার টেকনিক্যাল কন্ডিশন 12KV~40.5kV ভ্যাকুয়াম সার্কিট ব্রেকার এবং IEC62222271-CVcuum1010Vcuum ব্রেকার, ইত্যাদি। সার্কিট ব্রেকার বৈদ্যুতিক নেটওয়ার্ক এবং শিল্প এবং মিন ইনজেন্টারপ্রাইজগুলিতে পাওয়ার ডিজাইনের সুরক্ষা এবং নিয়ন্ত্রণ ইউনিট হিসাবে ব্যবহৃত হয়, বিভিন্ন ধরণের লোড এবং ঘন ঘন অপারেশন এবং বারবার ব্রেকিং শর্ট সার্কিট কারেন্ট স্যুইচ করার পরিস্থিতির জন্য ব্যবহার করা যেতে পারে।

এই ধরনের VCB VCB-এর নতুন ধরনের অপারেটিং মেকানিজম ব্যবহার করে। প্রাথমিক অংশের জন্য আন্তঃজাতিক ব্র্যান্ডের এমবেডেড পোল অবলম্বন করে একটি ইন্টিগ্রেশন হিসাবে ভ্যাকুয়াম ইন্টারপ্টার এবং প্রধান সার্কিটের উপাদানগুলিকে এম্বেড করুন, যাতে ভ্যাকুয়াম ইন্টারপ্টারকে ক্র্যাশ, ধুলোবালি এবং আর্দ্র থেকে রক্ষা করা যায়। এতে ভাল পরিবেশগত অভিযোজনযোগ্যতা রয়েছে, যাতে অপারেশন এবং রক্ষণাবেক্ষণের খরচ অনেক কমে যায় এবং রক্ষণাবেক্ষণের উপলব্ধি করা যায় এবং প্রাথমিক অংশে রক্ষণাবেক্ষণ এবং মেনটেগমেন্ট মুক্ত হয়। অপারেটিং মেকানিজম এবং VCB বডি টাইপ পরীক্ষায় উত্তীর্ণ হয়েছে৷ এতে E2 স্তরের বৈদ্যুতিক সহনশীলতা এবং M2 স্তরের যান্ত্রিক সহনশীলতা রয়েছে, যা স্থির ইউনিট হিসাবে ব্যবহৃত হয় এবং বিশেষায়িত পুশ-ইন মেকানিজমের সাথে মেলে আঁকার যোগ্য ইউনিটের সাথেও৷ ফিক্সড টাইপ VCB ফিক্সড টাইপ সুইচগিয়ার এবং GX2G টাইপ-এর GX টাইপ মেলানোর জন্য সংশ্লিষ্ট ইন্টারলক যোগ করতে পারে৷

পরিবেষ্টিত অবস্থার প্রয়োগ

1. পরিবেষ্টিত তাপমাত্রা: সর্বোচ্চ. তাপমাত্রা: +40 ℃, এবং 24 ঘন্টার মধ্যে গড় তাপমাত্রা 35 ℃ এর বেশি হওয়া উচিত নয়। তাপমাত্রা: -20 ℃

2. আপেক্ষিক আর্দ্রতা: দৈনিক গড় আপেক্ষিক আর্দ্রতা;≤95%

গড় আপেক্ষিক আর্দ্রতা মাসিক:≤90%

দৈনিক গড় বাষ্প চাপ:≤2.2kPa

গড় বাষ্প চাপ মাসিক:≤1.8kPa

3. সমুদ্রপৃষ্ঠ থেকে উচ্চতা: 2000 মি

4. ভূমিকম্পের তীব্রতা: 8 ডিগ্রির বেশি নয়

5. এটি ধুলো, আগুন, রাসায়নিক ক্ষয়, বিস্ফোরণ, বাষ্প এবং লবণ স্প্রে ছাড়া জায়গায় ইনস্টল করা উচিত।

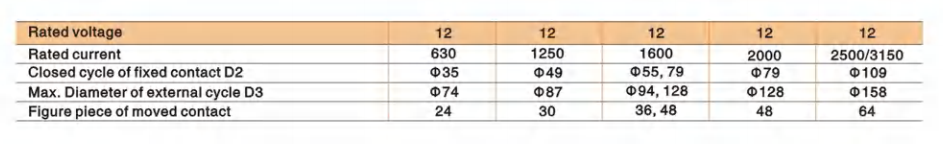

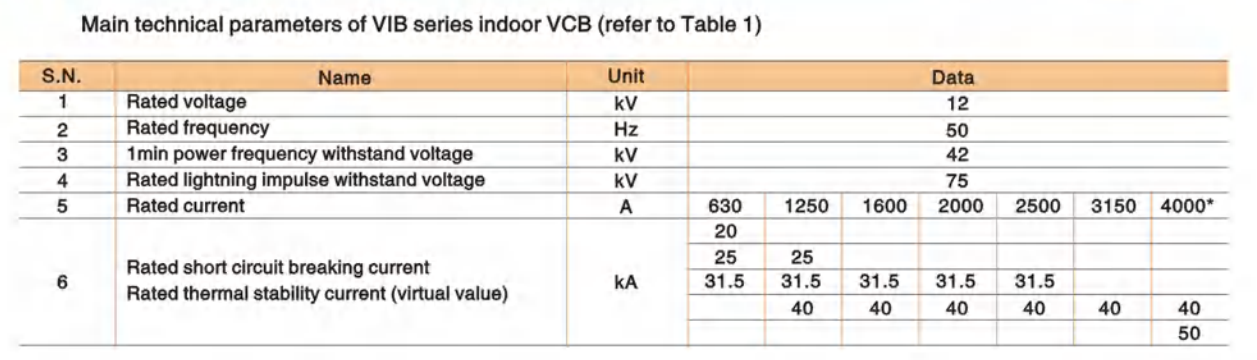

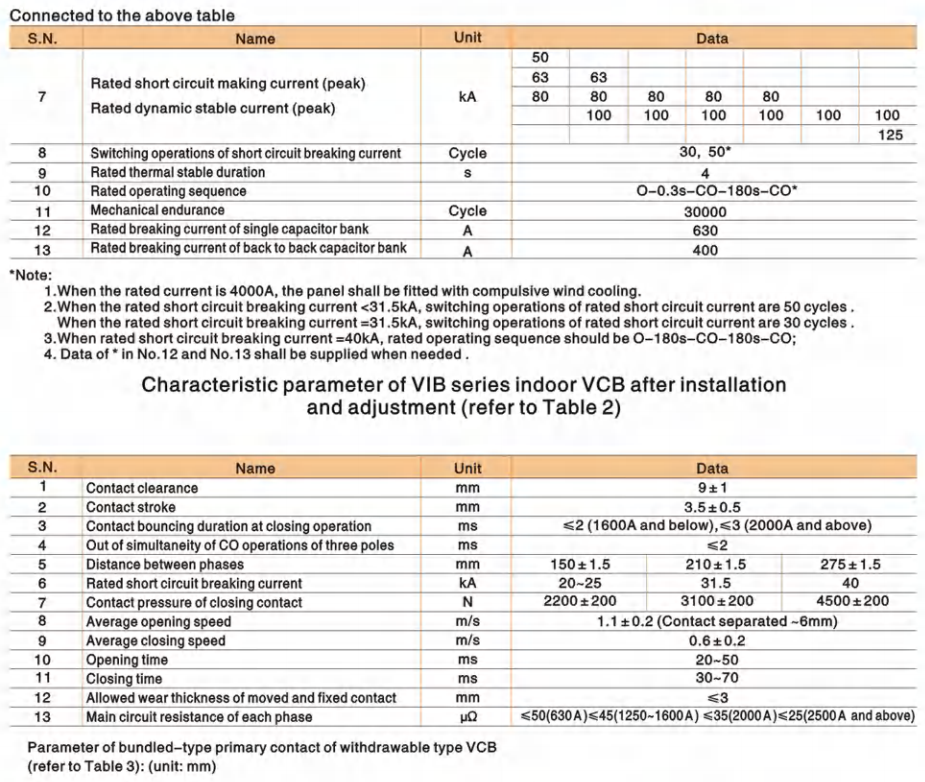

প্রযুক্তিগত পরামিতি

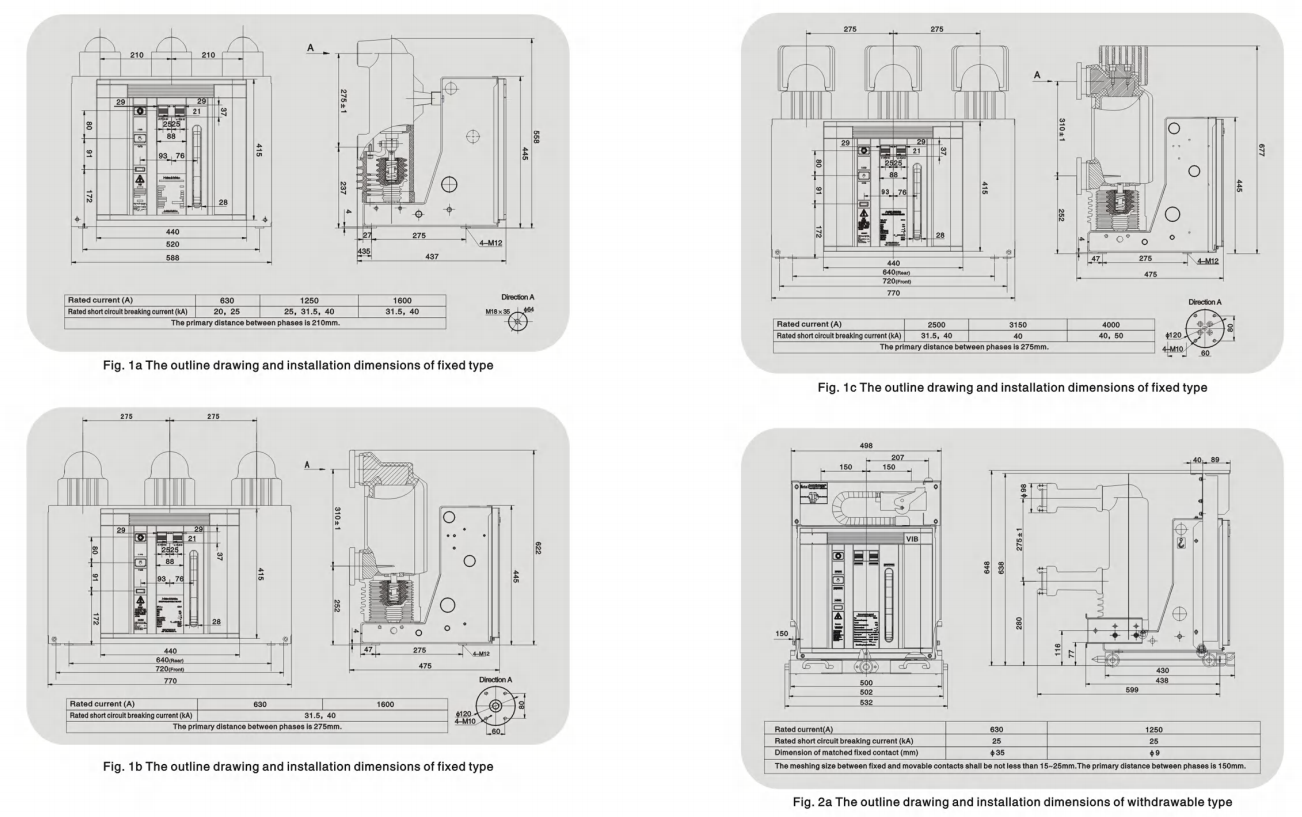

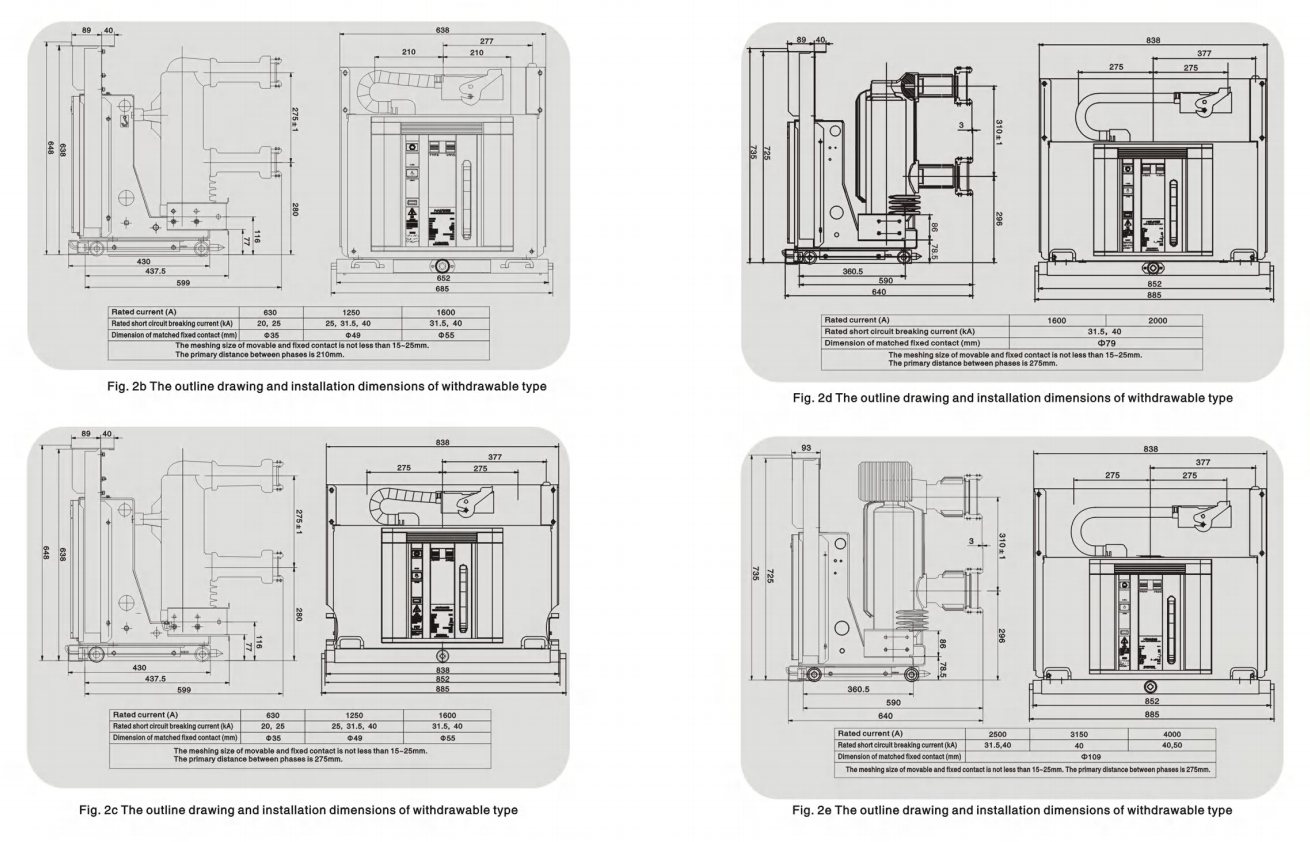

রূপরেখা অঙ্কন এবং ইনস্টলেশন মাত্রা

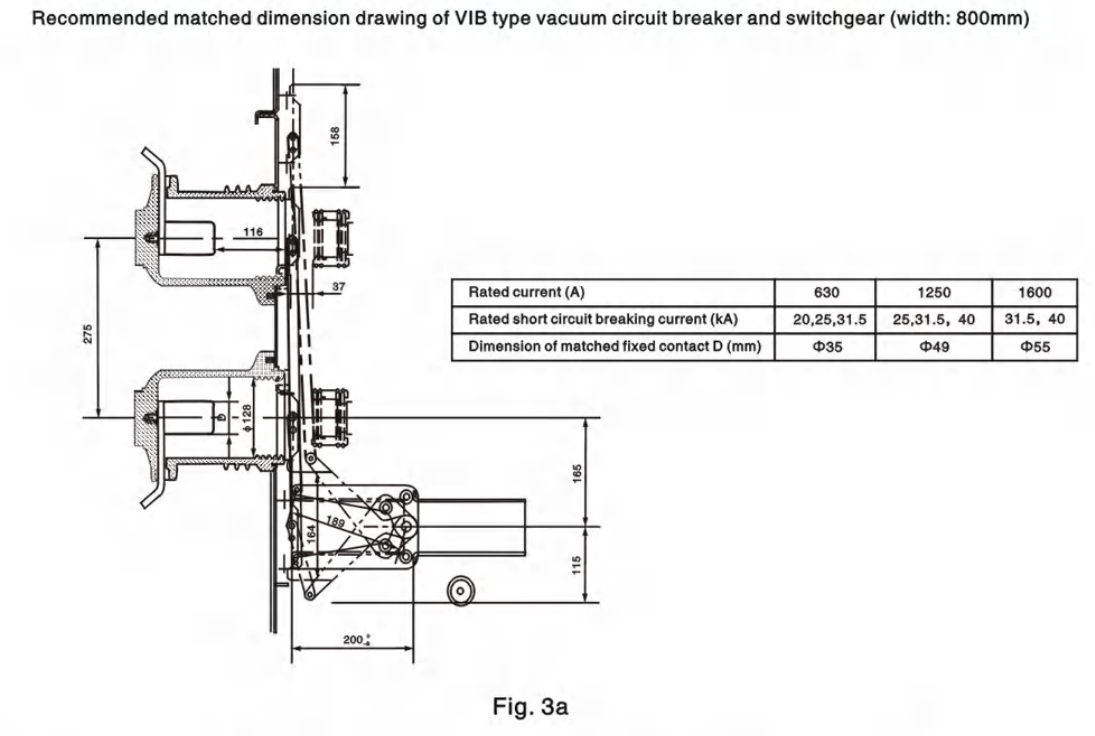

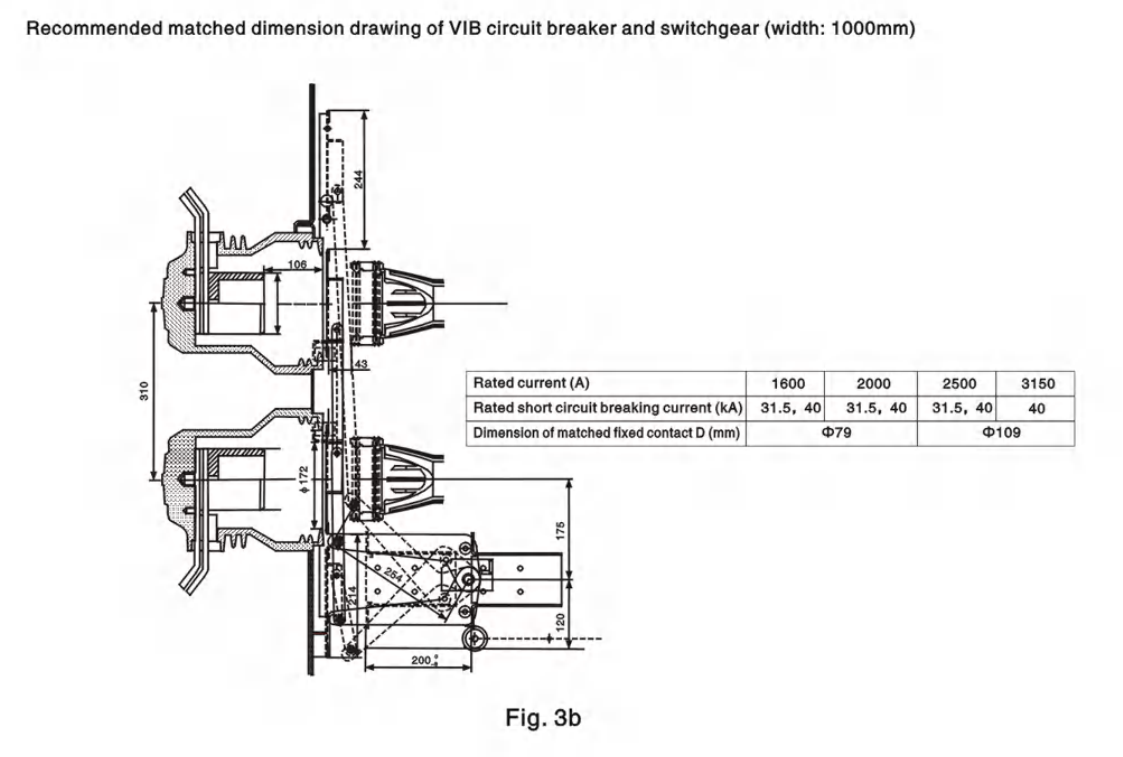

VCB এবং সুইচগিয়ারের মিলিত মাত্রা প্রস্তাবিত
