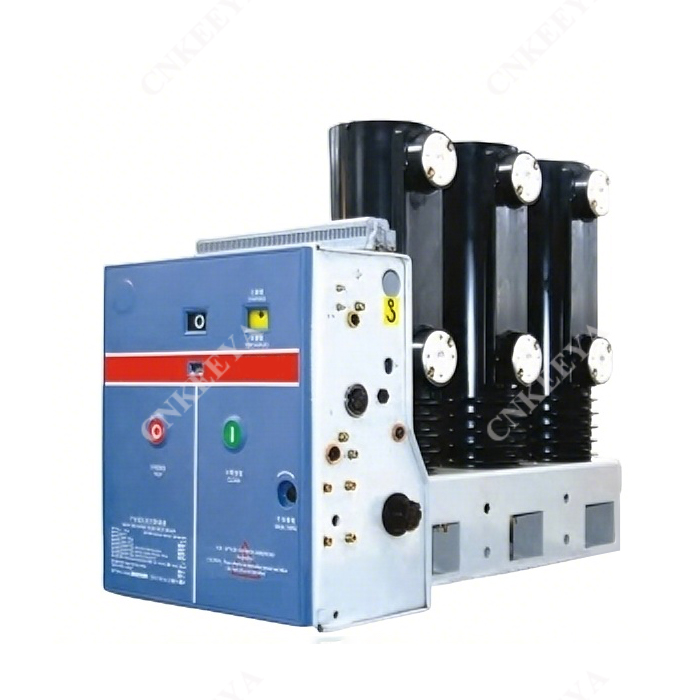

VS1/R-12 পার্শ্বীয় অপারেটিং মেকানিজম সহ ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার

সাধারণ বর্ণনা

VS1/R-12 অভ্যন্তরীণ ভ্যাকুয়াম সার্কিট ব্রেকার লেটারাল অপারেটিং মেকানিজম সহ পাশ্বর্ীয় অপারেটিং মেকানিজম শক্তি সঞ্চয় করার জন্য বসন্ত ব্যবহার করে। অপারেটিং মেকানিজম দুটি উপায়ে পরিচালিত হতে পারে: ম্যানুয়াল এবং ইলেক্ট্রোমোটিভ অপারেশন দ্বারা। বৈশিষ্ট্যগুলি হল GB 1984-2003 হাই ভোল্টেজ এসি সার্কিট ব্রেকার, JB 3855-1996 3.6-4.5KV ইনডোর এসি হাই ভোল্টেজ সার্কিট ব্রেকার এবং আইসিকিউ স্ট্যান্ডার্ড 62271-100:2001 উচ্চ ভোল্টেজ এসি সার্কিট ব্রেকার।

পরিবেষ্টিত অবস্থার প্রয়োগ

পরিবেষ্টিত তাপমাত্রা:-15℃~+40℃।

2. পরিবেষ্টিত আর্দ্রতা: একটি দিনের গড় আর্দ্রতা 95% এর বেশি হওয়া উচিত নয়; একটি মাসের গড় আর্দ্রতা 90% এর বেশি হওয়া উচিত নয়।

3. স্যাচুরেটেড বাষ্প চাপ: একটি দিনের গড় চাপ 2.2kPa এর বেশি হওয়া উচিত নয়; এক মাসের গড় চাপ 1.8 kPa এর বেশি হওয়া উচিত নয়।

4. সমুদ্রপৃষ্ঠ থেকে উচ্চতা: 1000 মি.

5. ভূমিকম্পের তীব্রতা: 8 ডিগ্রির বেশি নয়।

6. এটি আগুন, বিস্ফোরণ, গুরুতর ময়লা, রাসায়নিক ক্ষয় এবং হিংসাত্মক কম্পন ছাড়াই জায়গায় ইনস্টল করা উচিত।

প্রধান প্রযুক্তিগত স্পেসিফিকেশন

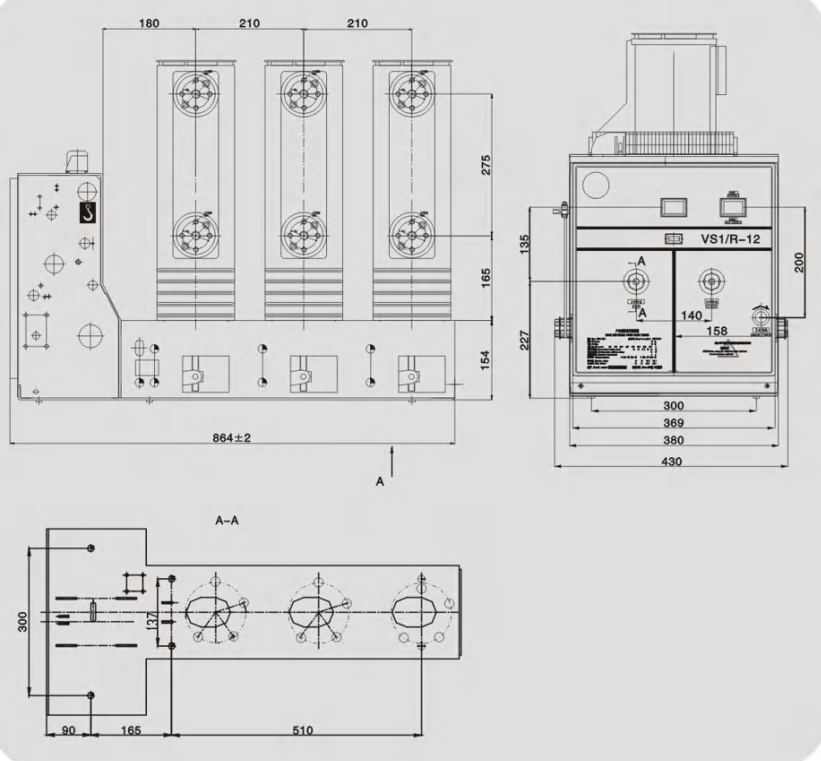

সামগ্রিক রূপরেখা অঙ্কন

অর্ডারের জন্য নিম্নলিখিত তথ্য প্রয়োজন

VCB সম্পূর্ণ প্রকার, প্রধান প্রযুক্তিগত স্পেসিফিকেশন, ফেজ এবং পরিমাণের মধ্যে দূরত্ব।

পরিষেবা ভোল্টেজের ধরন এবং স্পেসিফিকেশন।

খুচরা যন্ত্রাংশের নাম ও পরিমাণ।

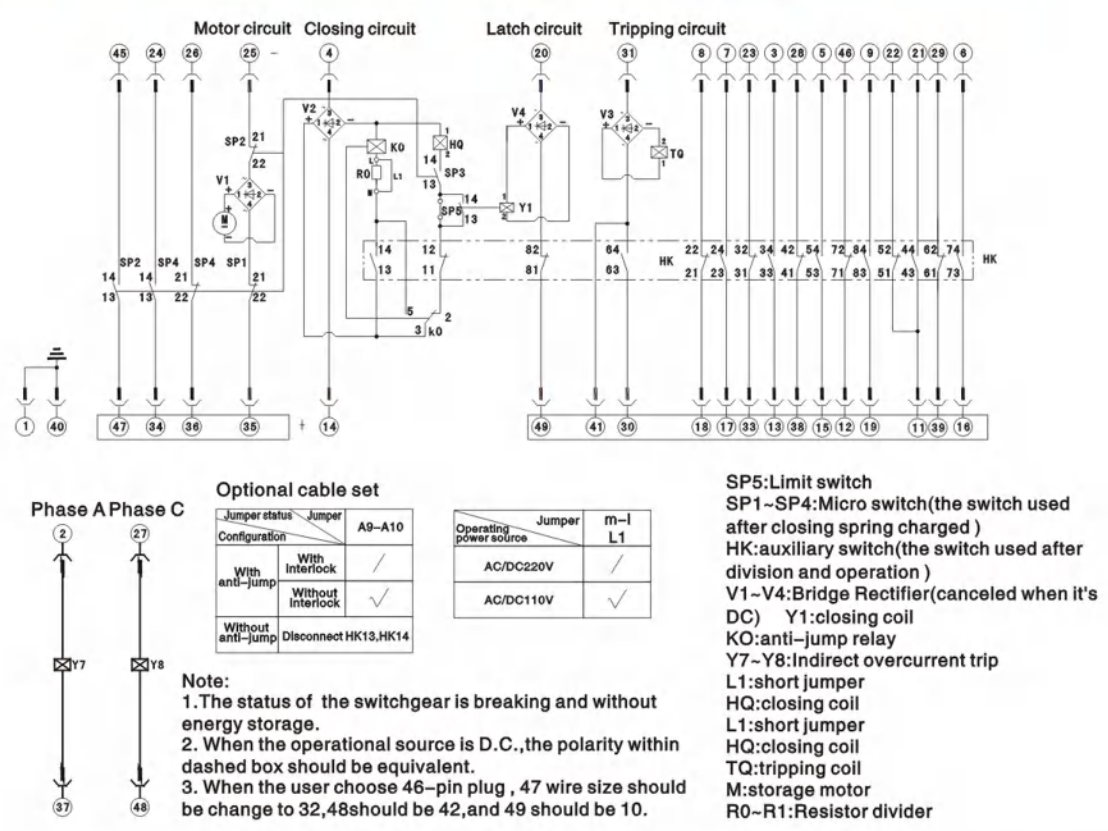

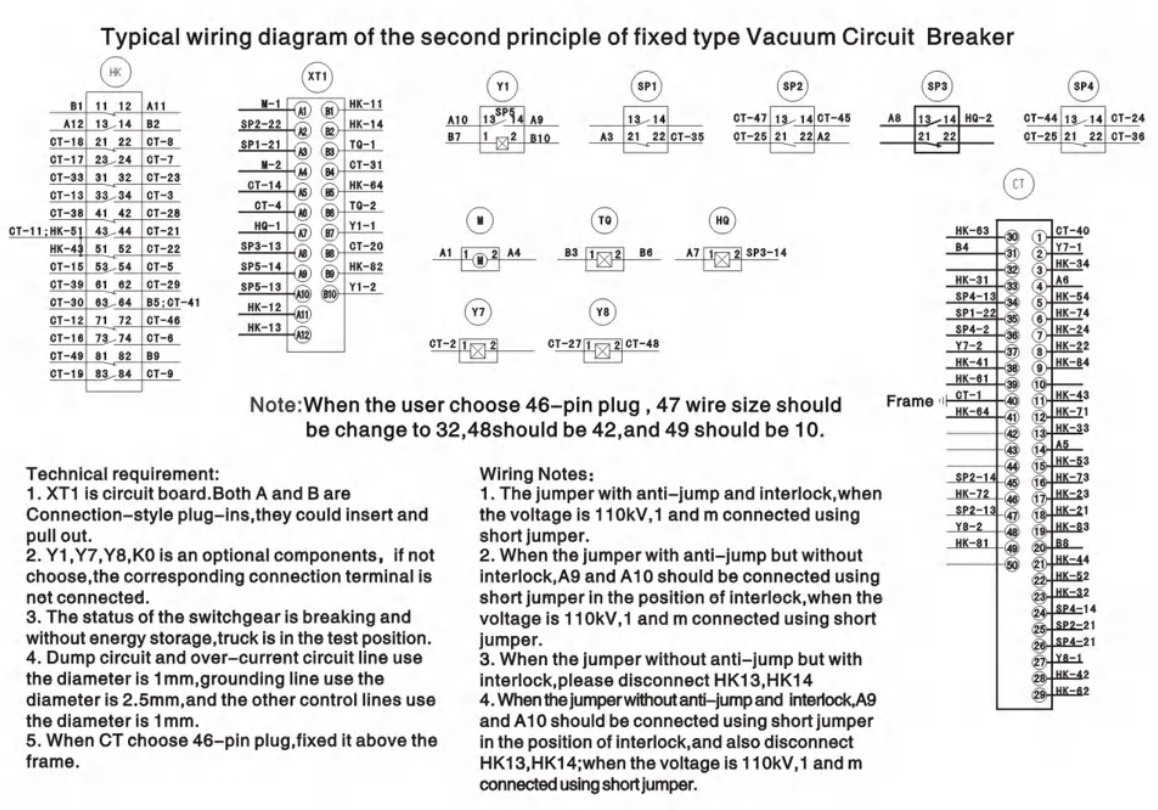

সামগ্রিক রূপরেখা অঙ্কন দ্বিতীয় নীতির সাধারণ তারের ডায়াগ্রাম
