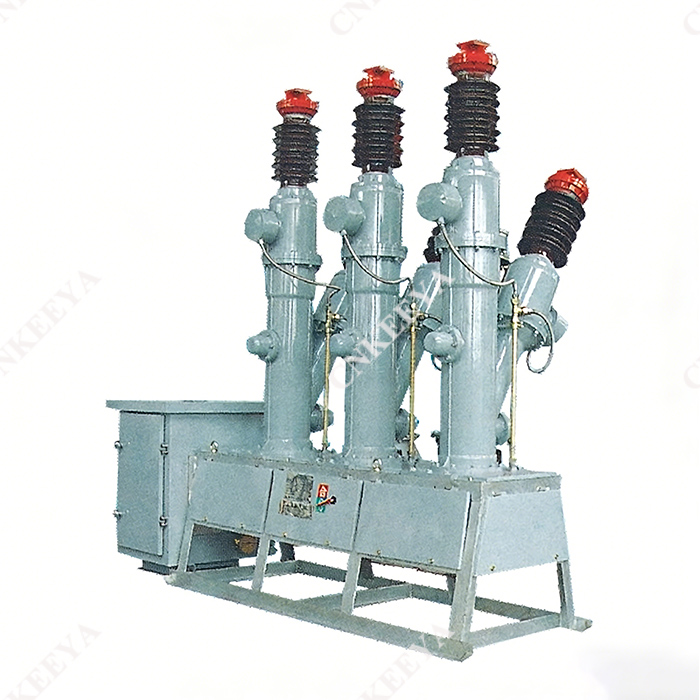

LW8(A)-40.5 আউটডোর হাই-ভোল্টেজ সালফার হেক্সাফ্লোরাইড সার্কিট ব্রেকার

 ওভারভিউ

 LW8(A)-40.5 আউটডোর হাই-ভোল্টেজ সালফার হেক্সাফ্লোরাইড সার্কিট ব্রেকার হল একটি থ্রি-ফেজ AC 50Hz আউটডোর হাই-ভোল্টেজ বৈদ্যুতিক যন্ত্র, যা চাপ নির্বাপক এবং নিরোধক মাধ্যম হিসাবে SF6 গ্যাস ব্যবহার করে, চাপের ধরন গ্রহণ করে, চাপ নির্বাপণ ক্ষমতা এবং শক্তিশালী কাঠামো ভাঙার ক্ষমতা রয়েছে৷ এটি একটি সাবস্টেশন হিসাবে 40.5kV রেটযুক্ত ভোল্টেজ সহ পাওয়ার সিস্টেমে ব্যাপকভাবে ব্যবহার করা যেতে পারে, পাওয়ার প্ল্যান্ট খোলার এবং বন্ধ করার রেটেড কারেন্ট, শর্ট-সার্কিট কারেন্ট, এবং একটি সংযোগকারী সার্কিট ব্রেকার এবং ক্যাপাসিটর ব্যাঙ্ক হিসাবে ব্যবহার করা যেতে পারে। অভ্যন্তরীণ বর্তমান ট্রান্সফরমার পরিমাপ এবং সুরক্ষার উদ্দেশ্যে, এবং এটি সার্কিট ব্রেকারের একটি আপগ্রেড পণ্য।

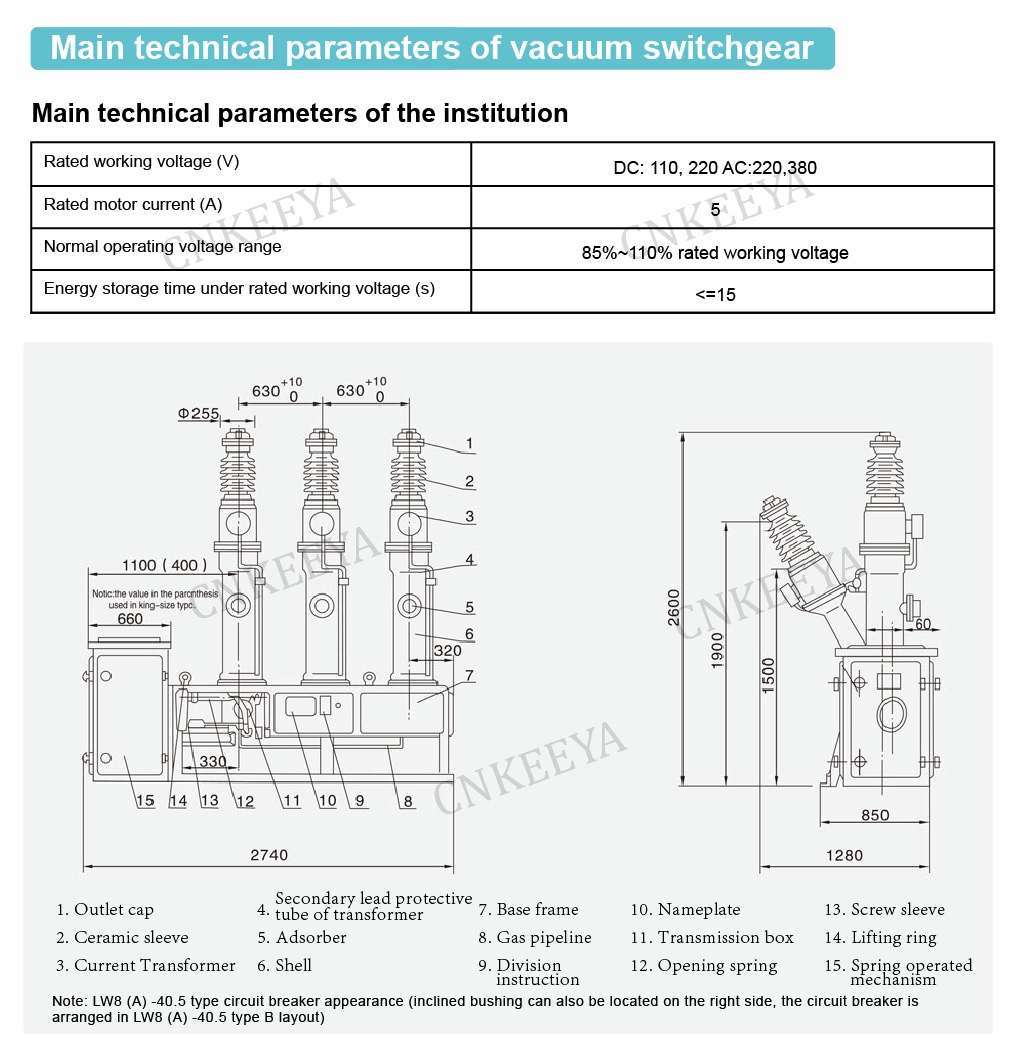

 কাঠামোগত বৈশিষ্ট্য

 সার্কিট ব্রেকার হল একটি বহিরঙ্গন ছোট ফ্লোর ট্যাঙ্কের কাঠামো, যা CT14 স্প্রিং-চালিত মেকানিজম দিয়ে সজ্জিত; মেকানিজম প্রধান বডির সাথে একযোগে ইনস্টল করা হয়, সহজ ইনস্টলেশন, সুবিধাজনক ডিবাগিং, নির্ভরযোগ্য অপারেশন এবং ঘন ঘন অপারেশনের জন্য উপযুক্ত; প্রতিষ্ঠানটির আয়ুষ্কাল 3000 বারের বেশি;

 একটি সংকুচিত বায়ু চাপ নির্বাপক কাঠামো গ্রহণ করে, ব্রেকিং ক্ষমতা বিশেষভাবে শক্তিশালী, 40kA এ 12 বার ক্রমবর্ধমান ব্রেকিং সহ, চীনে সর্বোচ্চ রেকর্ড স্থাপন করে;

 নির্ভরযোগ্য sealing কর্মক্ষমতা. সিলিং গ্যাসকেট ব্যবহার করে, গতিশীল সীল একটি "V" - আকৃতির সিলিং রিং গ্রহণ করে যার সাথে বসন্তের চাপের ক্ষতিপূরণ কাঠামো, এবং ট্রান্সফরমারের সেকেন্ডারি ওয়্যারিং বোর্ড একটি যৌথ উদ্যোগ দ্বারা সরবরাহ করা হয় যাতে 0.5% এর কম বার্ষিক বায়ু ফুটো হওয়ার হার নিশ্চিত করা হয়;

 অভ্যন্তরীণ কারেন্ট ট্রান্সফরমারটি 0.2 বা 0.2 সেকেন্ডের নির্ভুলতার স্তর সহ উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা সহ মাইক্রোক্রিস্টালাইন খাদ দিয়ে তৈরি। ব্যবহারকারীর চাহিদা অনুযায়ী, 12টি ট্রান্সফরমার সংযুক্ত করা যেতে পারে। রিগনিশন ছাড়াই 50 কিলোমিটার দীর্ঘ আনলোড লাইনের জন্য উপযুক্ত।
