72mm সাইজ এনালগ Hn-72 Ammeter শুধুমাত্র DC AC ভোল্টমিটার এবং Ammeter পাইকারি

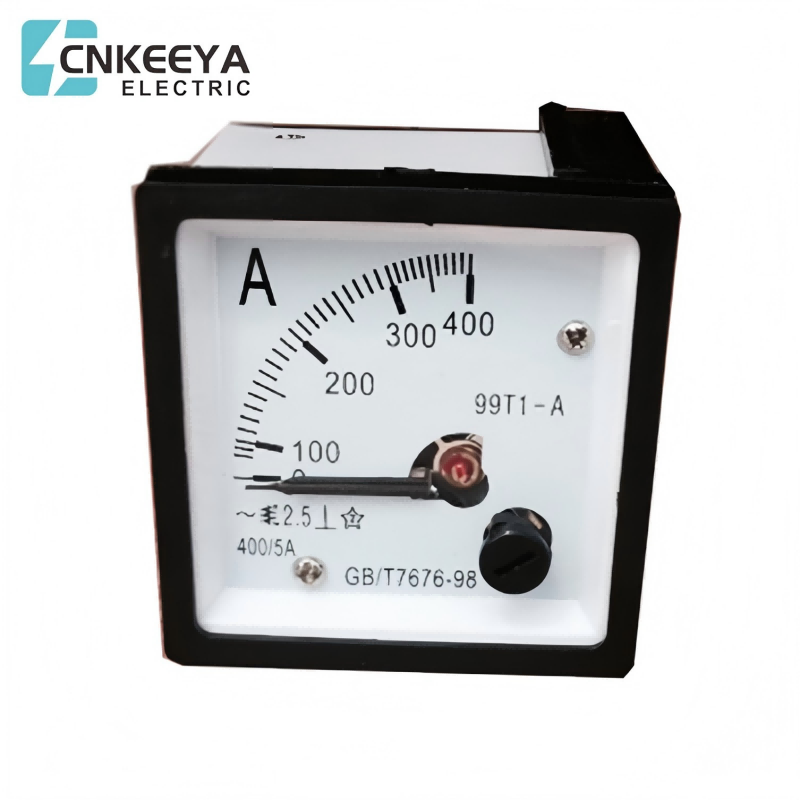

অ্যামিটার 99T1-A

72 মিমি আকারের অ্যানালগ Hn-72 অ্যামিটার শুধুমাত্র DC AC ভোল্টমিটার এবং অ্যামিটার পাইকারি, 99T1 অ্যামিটার হল একটি সাধারণভাবে ব্যবহৃত পয়েন্টার অ্যামিটার, ডিসপ্লে প্যানেল এবং বিভিন্ন নিয়ন্ত্রণ ও বিতরণ ব্যবস্থার বড় সুইচ বোর্ডগুলিতে ইনস্টলেশনের জন্য উপযুক্ত যা প্রাসঙ্গিক বৈদ্যুতিক পরামিতিগুলি নির্দেশ করে যেমন AC/DC কারেন্ট, পাওয়ার ফ্যাক্টরিং, পাওয়ার ফ্যাক্টরডিং, আনকোরাস মান ভোল্টেজ, এবং ওভারলোড বর্তমান।

99T1 অ্যামিটার সাধারণত একটি পয়েন্টার অ্যামিটার হিসাবে ব্যবহৃত হয়। স্রোতের নির্দিষ্ট মাত্রা পর্যবেক্ষণ করতে সুবিধাজনক।

আবেদনের সুযোগ

নিম্নলিখিত শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়: পাওয়ার প্ল্যান্ট, বিতরণ সুবিধা, যান্ত্রিক সরঞ্জাম, জাহাজ, বিমান, ট্রান্সফরমার ইত্যাদি

আন্তর্জাতিক মান

আন্তর্জাতিকভাবে স্বীকৃত পয়েন্টার অ্যামিটার স্পেসিফিকেশন এবং মাত্রা অনুযায়ী 99T1 অ্যামিটার:

রচনা কাঠামো

একটি নির্দিষ্ট চৌম্বকীয় সার্কিট সিস্টেম এবং চলমান অংশগুলির সমন্বয়ে গঠিত। যন্ত্রের চৌম্বকীয় বর্তনী ব্যবস্থার মধ্যে রয়েছে একটি স্থায়ী চুম্বক 1, চুম্বকের দুই মেরুতে স্থির মেরু 2, এবং একটি নলাকার লোহার কোর 3 দুটি মেরুর তালুর মধ্যে অবস্থিত। নলাকার লোহার কোরটি চুম্বকীয় প্রতিরোধ কমাতে এবং মেরু পাম এবং লোহার কোরের মধ্যে বাতাসের ফাঁকে একটি অভিন্ন বিকিরণকারী চৌম্বক ক্ষেত্র তৈরি করতে যন্ত্র বন্ধনীতে স্থির করা হয়। যখন এই চৌম্বক ক্ষেত্রের চলমান কুণ্ডলী 4 ঘূর্ণনের অক্ষের চারপাশে বিচ্যুত হয়, তখন দুটি কার্যকরী দিকের চৌম্বক ক্ষেত্র সর্বদা সমান মাত্রায় এবং একে অপরের সাথে লম্ব হয়। চলমান কুণ্ডলী একটি অ্যালুমিনিয়াম ফ্রেমের চারপাশে ক্ষতবিক্ষত। খাদ দুটি ভাগে বিভক্ত, সামনে এবং পিছনে। প্রতিটি অর্ধেক শ্যাফ্টের এক প্রান্ত চলন্ত কয়েলের অ্যালুমিনিয়াম ফ্রেমে স্থির করা হয়, এবং অন্য প্রান্তটি শ্যাফ্টের ডগা দিয়ে ভারবহনে সমর্থিত হয়। সামনের অর্ধেক শ্যাফ্টে একটি পয়েন্টারও ইনস্টল করা আছে, যা পরিমাপ করা বিদ্যুতের মাত্রা নির্দেশ করতে ব্যবহৃত হয় যখন চলমান অংশটি বিচ্যুত হয়।

কাঠামোগত বৈশিষ্ট্য

1: (যন্ত্র) পরিমাপ সার্কিট

বিদ্যুতের মিটারের অভ্যন্তরীণ সার্কিটের অংশ এবং এর আনুষাঙ্গিক, আন্তঃসংযুক্ত তারগুলি সহ (যদি থাকে)। কারেন্ট বা ভোল্টেজ দ্বারা চালিত, যার মধ্যে একটি বা উভয়ই পরিমাপ সূচক মান নির্ধারণের প্রধান কারণ। (কারেন্ট বা ভোল্টেজের একটি নিজেই পরিমাপ করা যেতে পারে)

2 বর্তমান সার্কিট

একটি পরিমাপ সার্কিট যার বর্তমান পরিমাপ সূচক মান নির্ধারণের প্রধান ফ্যাক্টর।

দ্রষ্টব্য: কারেন্ট লাইনের মধ্য দিয়ে প্রবাহিত কারেন্ট সরাসরি পরিমাপ করা কারেন্ট হতে পারে, বা একটি বাহ্যিক কারেন্ট ট্রান্সফরমার দ্বারা সরবরাহ করা হতে পারে, একটি বাহ্যিক শান্ট দ্বারা আঁকা এবং পরিমাপ করা কারেন্টের সমানুপাতিক।

3 ভোল্টেজ লাইন

একটি পরিমাপ সার্কিট যেখানে ভোল্টেজ প্রয়োগ করা হয় তা পরিমাপ সূচক মান নির্ধারণের প্রধান ফ্যাক্টর।

দ্রষ্টব্য: ভোল্টেজ লাইনে প্রয়োগ করা ভোল্টেজটি পরিমাপ করা ভোল্টেজ হতে পারে, বা একটি বহিরাগত ভোল্টেজ ট্রান্সফরমার বা ভোল্টেজ বিভাজক দ্বারা সরবরাহ করা ভোল্টেজ, বা বহিরাগত সিরিজ প্রতিরোধক (প্রতিবন্ধকতা) থেকে পরিমাপ করা ভোল্টেজের সমানুপাতিক ভোল্টেজ হতে পারে।

4 বাহ্যিক পরিমাপ লাইন

যন্ত্রের বাহ্যিক সার্কিট অংশ, যা থেকে পরিমাপ করা মান পাওয়া যায়

5টি সহায়ক লাইন

যন্ত্র অপারেশনের জন্য প্রয়োজনীয়, সার্কিটের বাইরে সার্কিট পরিমাপ করা।

6 অক্জিলিয়ারী পাওয়ার সাপ্লাই

বৈদ্যুতিক শক্তি সরবরাহের জন্য সহায়ক সার্কিট

7 পরিমাপ উপাদান

উপাদান পরিমাপ কিছু উপাদান সমন্বয়. তারা পরিমাপ করা বস্তুর ক্রিয়াকলাপের অধীনে পরিমাপিত বস্তুর সাথে সম্পর্কিত গতি তৈরি করতে চলমান অংশ সৃষ্টি করতে পারে।

8টি চলমান অংশ

পরিমাপের উপাদানের চলমান উপাদান।

9 নির্দেশক ডিভাইস

পরিমাপ যন্ত্রের উপাদান যা পরিমাপ করা মান প্রদর্শন করে।

10 সূচক

একটি উপাদান যা একটি চলমান অংশের অবস্থান নির্দেশ করতে একটি স্কেল ব্যবহার করে।

11: স্কেল শাসক

সূচকের সাথে মিলিত মার্কার এবং সংখ্যার একটি সিরিজ, পরিমাপ করা মান পেতে ব্যবহার করা যেতে পারে।

12 ডিভিশন লাইন

ডায়ালের চিহ্নগুলি সূচকের অবস্থান নির্ধারণ করতে স্কেলটিকে উপযুক্ত বিরতিতে ভাগ করে।

13 শূন্য বিভাজক রেখা

ডায়ালে শূন্য অঙ্কের চিহ্ন।

14টি বিভাগ

যেকোনো দুটি সন্নিহিত বিভাজক রেখার মধ্যে দূরত্ব।

15 ডিগ্রি সংখ্যা

বিভাজক রেখার সাথে মিলিত সংখ্যার একটি সিরিজ।

16 যান্ত্রিক শূন্য অবস্থান

যান্ত্রিক নিয়ন্ত্রণের পরিমাপের উপাদানটি বন্ধ হয়ে যাওয়ার পরে সূচকটির ভারসাম্যের অবস্থান। এই অবস্থানটি শূন্য বিভাজন রেখার সাথে মিলিত হতে পারে বা নাও হতে পারে।

যান্ত্রিক সংকোচন শূন্য অবস্থান সহ যন্ত্রগুলিতে, যান্ত্রিক শূন্য অবস্থান বিভাজক রেখার সাথে সঙ্গতিপূর্ণ নয়।

উল্লেখযোগ্য যান্ত্রিক প্রতিক্রিয়া বলবিহীন যন্ত্রগুলিতে, যান্ত্রিক শূন্য অবস্থান অনিশ্চিত।

নির্ভুলতা

যন্ত্রের নির্ভুলতাকে বলা হয় নির্ভুলতা, যা নির্ভুলতা নামেও পরিচিত। যথার্থতা এবং ত্রুটিকে যমজ ভাই বলা যেতে পারে, কারণ ত্রুটির অস্তিত্ব নির্ভুলতার ধারণার জন্ম দেয়। সংক্ষেপে, যন্ত্রের নির্ভুলতা সেই ডিগ্রীকে বোঝায় যেখানে যন্ত্রের পরিমাপ করা মান প্রকৃত মানের কাছাকাছি, সাধারণত আপেক্ষিক শতাংশ ত্রুটি (আপেক্ষিক রূপান্তর ত্রুটি হিসাবেও পরিচিত) হিসাবে প্রকাশ করা হয়।

প্রকরণ

পরিবর্তন বলতে একটি যন্ত্রের নির্দেশিত মানের মধ্যে সর্বাধিক পার্থক্য বোঝায় যখন পরিমাপ করা ভেরিয়েবল (যা ইনপুট সংকেত হিসাবে বোঝা যায়) বিভিন্ন দিক থেকে একাধিকবার একই মান পৌঁছায়। অন্য কথায়, পরিমাপ করা প্যারামিটারের পরিবর্তন ছোট থেকে বড় (ধনাত্মক চরিত্রগত) এবং বড় থেকে ছোট পর্যন্ত (বিপরীত বৈশিষ্ট্য) হল সেই ডিগ্রী যার সাথে পরিমাপ করা প্যারামিটারটি ধ্রুবক বাহ্যিক অবস্থার অধীনে মেলে না। উভয়ের মধ্যে পার্থক্যকে যন্ত্রের বৈচিত্র বলা হয়

সংবেদনশীলতা

সংবেদনশীলতা পরিমাপ পরামিতি পরিবর্তনের জন্য একটি যন্ত্রের সংবেদনশীলতা বোঝায়, বা অন্য কথায়, পরিমাপ পরিমাণে পরিবর্তনের প্রতিক্রিয়া করার ক্ষমতা। এটি স্থির অবস্থায় ইনপুট পরিবর্তন বৃদ্ধির সাথে আউটপুট পরিবর্তন বৃদ্ধির অনুপাত। সংবেদনশীলতা কখনও কখনও "পরিবর্ধন অনুপাত" নামেও পরিচিত এবং এটি যন্ত্রের স্ট্যাটিক বৈশিষ্ট্যের স্পর্শক রেখার প্রতিটি বিন্দুর ঢাল। পরিবর্ধন ফ্যাক্টর বৃদ্ধি যন্ত্রের সংবেদনশীলতা উন্নত করতে পারে। শুধুমাত্র সংবেদনশীলতা বৃদ্ধি যন্ত্রের মৌলিক কর্মক্ষমতা পরিবর্তন করে না, অর্থাৎ, যন্ত্রের নির্ভুলতা উন্নত হয় না। বিপরীতভাবে, কখনও কখনও দোলন ঘটনা ঘটতে পারে, অস্থির আউটপুট ঘটাতে পারে। যন্ত্রের সংবেদনশীলতা যথাযথ স্তরে বজায় রাখা উচিত।
