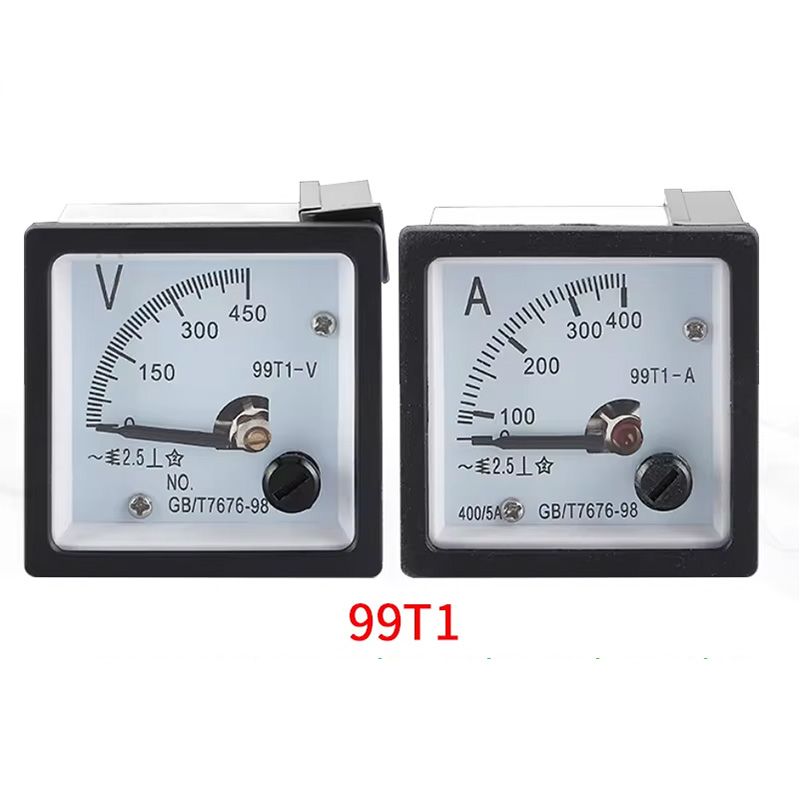

অ্যামিটার 99T1-a
99T1 অ্যামিটার একটি সাধারণভাবে ব্যবহৃত পয়েন্টার অ্যামিটার, যা এসি/ডিসি কারেন্ট, ভোল্টেজ, পাওয়ার ফ্যাক্টর, শক্তি, শক্তি, সিঙ্ক্রোনাস মান, ফ্রিকোয়েন্সি, উদ্ঘাটন ভোল্টেজ এবং ওভারলোড কারেন্টের মতো প্রাসঙ্গিক বৈদ্যুতিক পরামিতিগুলি নির্দেশ করতে বিভিন্ন নিয়ন্ত্রণ এবং বিতরণ সিস্টেমের প্রদর্শন প্যানেল এবং বিভিন্ন নিয়ন্ত্রণ এবং বিতরণ সিস্টেমের ইনস্টলেশন জন্য উপযুক্ত।
99T1 অ্যামিটার সাধারণত পয়েন্টার অ্যামিটার হিসাবে ব্যবহৃত হয়। বর্তমানের নির্দিষ্ট মাত্রা পর্যবেক্ষণ করতে সুবিধাজনক।
অ্যাপ্লিকেশন স্কোপ
নিম্নলিখিত শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত: বিদ্যুৎকেন্দ্র, বিতরণ সুবিধা, যান্ত্রিক সরঞ্জাম, জাহাজ, বিমান, ট্রান্সফর্মার ইত্যাদি
আন্তর্জাতিক মান
আন্তর্জাতিকভাবে স্বীকৃত পয়েন্টার অ্যামিটার স্পেসিফিকেশন এবং মাত্রা অনুসারে 99T1 অ্যামিটার:
রচনা কাঠামো
একটি স্থির চৌম্বকীয় সার্কিট সিস্টেম এবং অস্থাবর অংশগুলি নিয়ে গঠিত। যন্ত্রের চৌম্বকীয় সার্কিট সিস্টেমে একটি স্থায়ী চৌম্বক 1, পোল পামস 2 চৌম্বকের দুটি খুঁটিতে স্থির করা এবং দুটি মেরু খেজুরের মধ্যে অবস্থিত একটি নলাকার আয়রন কোর 3 অন্তর্ভুক্ত রয়েছে। চৌম্বকীয় প্রতিরোধকে হ্রাস করতে এবং মেরু খেজুর এবং আয়রন কোরের মধ্যে বায়ু ব্যবধানে অভিন্ন বিকশিত চৌম্বকীয় ক্ষেত্র তৈরি করতে নলাকার লোহার কোরটি যন্ত্রের বন্ধনে স্থির করা হয়। যখন এই চৌম্বকীয় ক্ষেত্রের অস্থাবর কয়েল 4 ঘূর্ণনের অক্ষের চারপাশে প্রতিবিম্বিত হয়, তখন দুটি কার্যকর পক্ষের চৌম্বকীয় ক্ষেত্রগুলি সর্বদা মাত্রার সমান এবং একে অপরের সাথে লম্ব হয়। অস্থাবর কয়েলটি অ্যালুমিনিয়াম ফ্রেমের চারপাশে ক্ষতবিক্ষত। শ্যাফ্টটি সামনের এবং পিছনের দুটি অংশে বিভক্ত। প্রতিটি অর্ধেক শ্যাফটের একটি প্রান্তটি চলন্ত কয়েলটির অ্যালুমিনিয়াম ফ্রেমে স্থির করা হয় এবং অন্য প্রান্তটি শ্যাফ্ট টিপের মাধ্যমে ভারবহনটিতে সমর্থিত। সামনের অর্ধেক শ্যাফটে একটি পয়েন্টার ইনস্টল করা আছে, যা চলমান অংশটি ডিফ্লেক্ট করে যখন পরিমাপ করা বিদ্যুতের মাত্রা নির্দেশ করতে ব্যবহৃত হয়।
কাঠামোগত বৈশিষ্ট্য
1: (উপকরণ) পরিমাপ সার্কিট
আন্তঃসংযুক্ত তারগুলি (যদি থাকে) সহ বিদ্যুতের মিটারের অভ্যন্তরীণ সার্কিট অংশ এবং এর আনুষাঙ্গিকগুলি। বর্তমান বা ভোল্টেজ দ্বারা চালিত, এক বা উভয়ই পরিমাপক সূচক মান নির্ধারণের প্রধান কারণ। (বর্তমান বা ভোল্টেজগুলির মধ্যে একটি নিজেই পরিমাপ করা হতে পারে)
2 বর্তমান সার্কিট
একটি পরিমাপের সার্কিট যার বর্তমান পরিমাপক সূচক মান নির্ধারণের মূল ফ্যাক্টর।
দ্রষ্টব্য: বর্তমান লাইনের মধ্য দিয়ে বর্তমান পাসটি সরাসরি পরিমাপ করা বর্তমান হতে পারে, বা একটি বাহ্যিক বর্তমান ট্রান্সফর্মার দ্বারা সরবরাহ করা হতে পারে, একটি বাহ্যিক শান্ট দ্বারা আঁকা এবং পরিমাপকৃত বর্তমানের সাথে সমানুপাতিক।
3 ভোল্টেজ লাইন
একটি পরিমাপ সার্কিট যেখানে ভোল্টেজ প্রয়োগ করা হয় তা হ'ল পরিমাপক সূচক মান নির্ধারণ করে।
দ্রষ্টব্য: ভোল্টেজ লাইনে প্রয়োগ করা ভোল্টেজটি পরিমাপকৃত ভোল্টেজ, বা বাহ্যিক ভোল্টেজ ট্রান্সফর্মার বা ভোল্টেজ বিভাজক দ্বারা সরবরাহিত ভোল্টেজ বা একটি বাহ্যিক সিরিজ রেজিস্টার (প্রতিবন্ধকতা) থেকে টানা পরিমাপ করা ভোল্টেজের সমানুপাতিক ভোল্টেজ হতে পারে।
4 বাহ্যিক পরিমাপ লাইন
উপকরণের বাহ্যিক সার্কিট অংশ, যা থেকে পরিমাপ করা মান পাওয়া যায়
5 সহায়ক লাইন
সার্কিটের বাইরে সার্কিটগুলি পরিমাপ করা যন্ত্র অপারেশনের জন্য প্রয়োজনীয়।
6 সহায়ক বিদ্যুৎ সরবরাহ
বৈদ্যুতিক শক্তি সরবরাহের জন্য সহায়ক সার্কিট
7 পরিমাপ উপাদান
পরিমাপ উপাদানগুলির কিছু উপাদান সংমিশ্রণ। তারা চলমান অংশটিকে পরিমাপ করা অবজেক্টের ক্রিয়াটির অধীনে পরিমাপ করা বস্তুর সাথে সম্পর্কিত গতি উত্পাদন করতে পারে।
8 অস্থাবর অংশ
পরিমাপ উপাদানটির অস্থাবর উপাদান।
9 সূচক ডিভাইস
পরিমাপের যন্ত্রের উপাদান যা পরিমাপ করা মানটি প্রদর্শন করে।
10 সূচক
একটি উপাদান যা একটি অস্থাবর অংশের অবস্থান নির্দেশ করতে একটি স্কেল ব্যবহার করে।
11: স্কেল শাসক
সূচকগুলির সাথে মিলিত চিহ্নিতকারী এবং সংখ্যার একটি সিরিজ পরিমাপ করা মানটি অর্জন করতে ব্যবহার করা যেতে পারে।
12 বিভাগ লাইন
ডায়ালের চিহ্নগুলি সূচকটির অবস্থান নির্ধারণের জন্য স্কেলটিকে উপযুক্ত বিরতিতে বিভক্ত করে।
13 শূন্য বিভাজন লাইন
ডায়াল জিরো ডিজিটের চিহ্ন।
14 বিভাগ
যে কোনও দুটি সংলগ্ন বিভাজন রেখার মধ্যে দূরত্ব।
15 ডিগ্রি সংখ্যা
বিভাজন লাইনের সাথে মিলিত সংখ্যার একটি সিরিজ।
16 যান্ত্রিক শূন্য অবস্থান
যান্ত্রিক নিয়ন্ত্রণের পরিমাপ উপাদানটির পরে সূচকটির ভারসাম্য অবস্থানটি চালিত হয়। এই অবস্থানটি শূন্য বিভাগ লাইনের সাথে মিলে বা মিলে যায় না।
যান্ত্রিক সংকোচনের শূন্য অবস্থান সহ যন্ত্রগুলিতে, যান্ত্রিক শূন্য অবস্থান বিভাজন লাইনের সাথে মিলে না।
উল্লেখযোগ্য যান্ত্রিক প্রতিক্রিয়া বাহিনী ছাড়াই যন্ত্রগুলিতে, যান্ত্রিক শূন্য অবস্থানটি অনিশ্চিত।
নির্ভুলতা
যন্ত্রগুলির যথার্থতাটিকে নির্ভুলতা বলা হয়, এটি নির্ভুলতা নামেও পরিচিত। নির্ভুলতা এবং ত্রুটি যমজ ভাই হিসাবে বলা যেতে পারে, কারণ ত্রুটির অস্তিত্ব নির্ভুলতার ধারণার জন্ম দেয়। সংক্ষেপে, উপকরণের নির্ভুলতাটি সেই ডিগ্রিটিকে বোঝায় যেখানে যন্ত্রের পরিমাপকৃত মানটি সত্য মানের কাছাকাছি থাকে, সাধারণত আপেক্ষিক শতাংশ ত্রুটি হিসাবে প্রকাশিত হয় (এটি আপেক্ষিক রূপান্তর ত্রুটি হিসাবেও পরিচিত)।
বিভিন্নতা
বৈচিত্রটি কোনও যন্ত্রের নির্দেশিত মানগুলির মধ্যে সর্বাধিক পার্থক্যকে বোঝায় যখন পরিমাপ করা ভেরিয়েবল (যা ইনপুট সিগন্যাল হিসাবে বোঝা যায়) একাধিকবার বিভিন্ন দিক থেকে একই মান পৌঁছায়। অন্য কথায়, ছোট থেকে বড় (ইতিবাচক বৈশিষ্ট্য) এবং বৃহত থেকে ছোট (বিপরীত বৈশিষ্ট্য) পরিমাপ করা প্যারামিটারের প্রকরণটি এমন একটি ডিগ্রি যা পরিমাপ করা প্যারামিটারটি ধ্রুবক বাহ্যিক অবস্থার অধীনে মেলে না। দুজনের মধ্যে পার্থক্যকে যন্ত্রের প্রকরণ বলা হয়
সংবেদনশীলতা
সংবেদনশীলতা পরিমাপ করা প্যারামিটারে পরিবর্তনের জন্য কোনও যন্ত্রের সংবেদনশীলতা বা অন্য কথায়, পরিমাপকৃত পরিমাণের পরিবর্তনের প্রতিক্রিয়া জানাতে সক্ষমতা বোঝায়। এটি অবিচলিত অবস্থায় ইনপুট পরিবর্তন বৃদ্ধিতে আউটপুট পরিবর্তন বৃদ্ধির অনুপাত। সংবেদনশীলতা কখনও কখনও "পরিবর্ধন অনুপাত" নামেও পরিচিত এবং এটি যন্ত্রের স্থির বৈশিষ্ট্যগুলির স্পর্শক রেখার প্রতিটি পয়েন্টের ope াল। প্রশস্তকরণ ফ্যাক্টর বৃদ্ধি করা যন্ত্রের সংবেদনশীলতা উন্নত করতে পারে। কেবল সংবেদনশীলতা বৃদ্ধি করা যন্ত্রের প্রাথমিক কর্মক্ষমতা পরিবর্তন করে না, অর্থাৎ যন্ত্রটির যথার্থতা উন্নতি করে না। বিপরীতে, কখনও কখনও দোলন ঘটনা ঘটতে পারে, অস্থির আউটপুট সৃষ্টি করে। যন্ত্রের সংবেদনশীলতা একটি উপযুক্ত স্তরে বজায় রাখা উচিত।
